乘用车轮毂轮胎组合装配结构设计

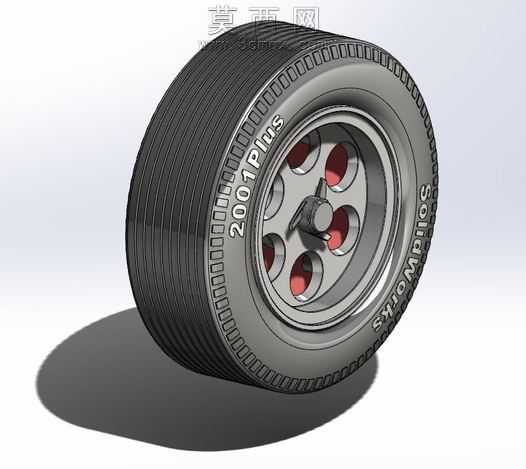

本作品为乘用车车轮总成的三维建模设计成果，建模过程以真实乘用车子午线轮胎与配套合金轮毂的实物参数为基准，在三维建模环境中完成全零件的参数化构建，首先针对轮胎部分进行结构拆解建模：胎面部分还原了纵向连续排水沟槽与周向细密防滑花纹块的细节，胎侧区域复刻了标识字符的凸起造型，胎圈部位做了适配轮辋安装的贴合结构设计，轮胎整体采用符合橡胶材质特性的曲面建模逻辑，通过多段扫掠、曲面缝合完成外轮廓构建，保证胎体弧度、胎壁厚度与真实轮胎的力学结构特征一致。轮毂部分采用多辐条镂空式设计，建模时先完成轮辐的单根特征构建，通过圆周阵列完成整体轮辐布局，轮辐上的减重镂空孔做了圆角过渡处理，避免应力集中的结构缺陷；轮毂中心区域设计了与车轴配合的安装定位孔，周边均匀分布螺栓固定孔位，轮辋部分做了与轮胎胎圈匹配的凸缘、槽底结构，保证两者装配时的贴合精度。装配阶段按照实车装配逻辑完成约束定位，轮胎与轮辋采用同轴配合、端面贴合的约束关系，中心装饰盖、固定螺栓等小零件依次完成装配定位，整体装配共分为五个独立组成部分，各零件间无干涉错位问题。渲染阶段针对不同零件赋予对应材质：轮胎部分采用哑光深黑橡胶材质，调整粗糙度参数还原橡胶制品的半哑光质感，胎侧标识字符做了轻微的高光区分；轮毂部分采用亮面金属合金材质，添加细微的金属颗粒纹理与环境反射效果，还原铝合金轮毂的金属光泽，轮辐镂空区域内部做了暗红色装饰材质的区分，提升视觉层次感；场景中添加柔和的环境光与定向主光源，投射出柔和的地面阴影，突出车轮总成的立体轮廓与结构细节。整个设计过程兼顾结构合理性与视觉还原度，既保证各零件的装配关系符合机械设计规范，也通过材质与渲染调整还原了真实车轮的外观质感，可用于车辆结构展示、装配教学演示等场景。
