双通偏心连接管路接头结构设计

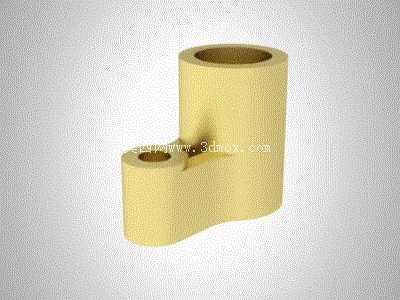

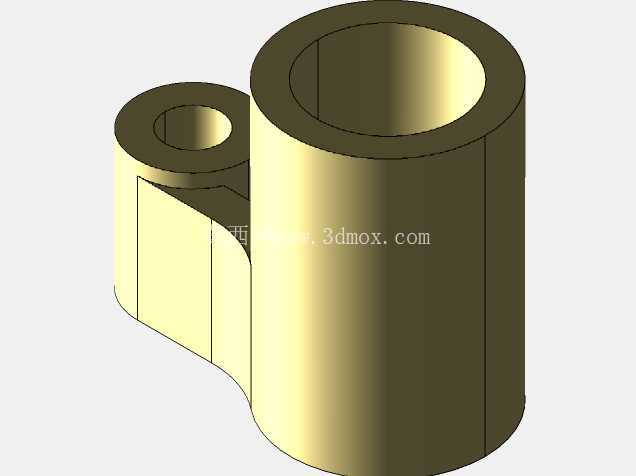

　　这类偏心双通管路接头，多应用在小通径流体输送系统的管路改向、错位对接场景中，常见于小型液压回路、气动控制管线、低压润滑输油管路的布设环节，用来解决两段轴线存在平行错位的管路连通需求，避免管路布设时强行弯折产生的应力集中，降低管路疲劳开裂的风险。从结构功能来看，主体由两个不同直径的空心筒段通过弧形过渡连接段整合为一体，大直径筒段作为主通路，承担主要的流体输送通量，小直径筒段作为旁通或者支路接口，可接测压元件、支路分流管线或者排气排空结构，两个筒段的内孔均为贯通设计，内壁做光滑过渡处理，减少流体流经时的局部阻力损失，避免介质在转角处滞留沉积。

　　设计过程中首先要确定两个筒段的中心距参数，这个尺寸直接决定了可补偿的管路平行错位量，需要匹配实际安装场景中两段待接管路的轴线偏差范围，中心距过小无法满足错位补偿需求，过大则会导致过渡段的流道弯折角度过大，增大流体压损。筒段的壁厚设计需要结合额定工作压力核算，低压气动场景下壁厚可适当减薄以降低整体重量，液压回路场景则需要根据工作压力校核壁厚的承压强度，避免受压变形导致接口泄漏。两个筒段的端部接口尺寸需要匹配对应管路的连接标准，可根据使用场景选择插接、卡套或者螺纹连接的接口形式，接口处的同轴度公差需要控制在合理范围内，保证安装时管路对接顺畅，不会出现别劲现象。

　　过渡连接段采用弧形曲面衔接两个筒段的外壁，一方面是消除结构上的直角应力集中点，提升零件整体的结构强度，在承受管路振动或者外部冲击时不会在连接处出现断裂，另一方面弧形的流道内壁可以引导流体平滑转向，减少湍流产生的概率，降低流体输送过程中的噪音和振动。零件的整体安装边界需要考虑周边管线的布设空间，大直径筒段的轴向长度要满足接口连接时的操作空间需求，小直径筒段的伸出长度要避开周边其他构件的干涉范围，过渡段的外轮廓做圆弧收窄处理，避免安装时和相邻的管路、固定件产生位置冲突。

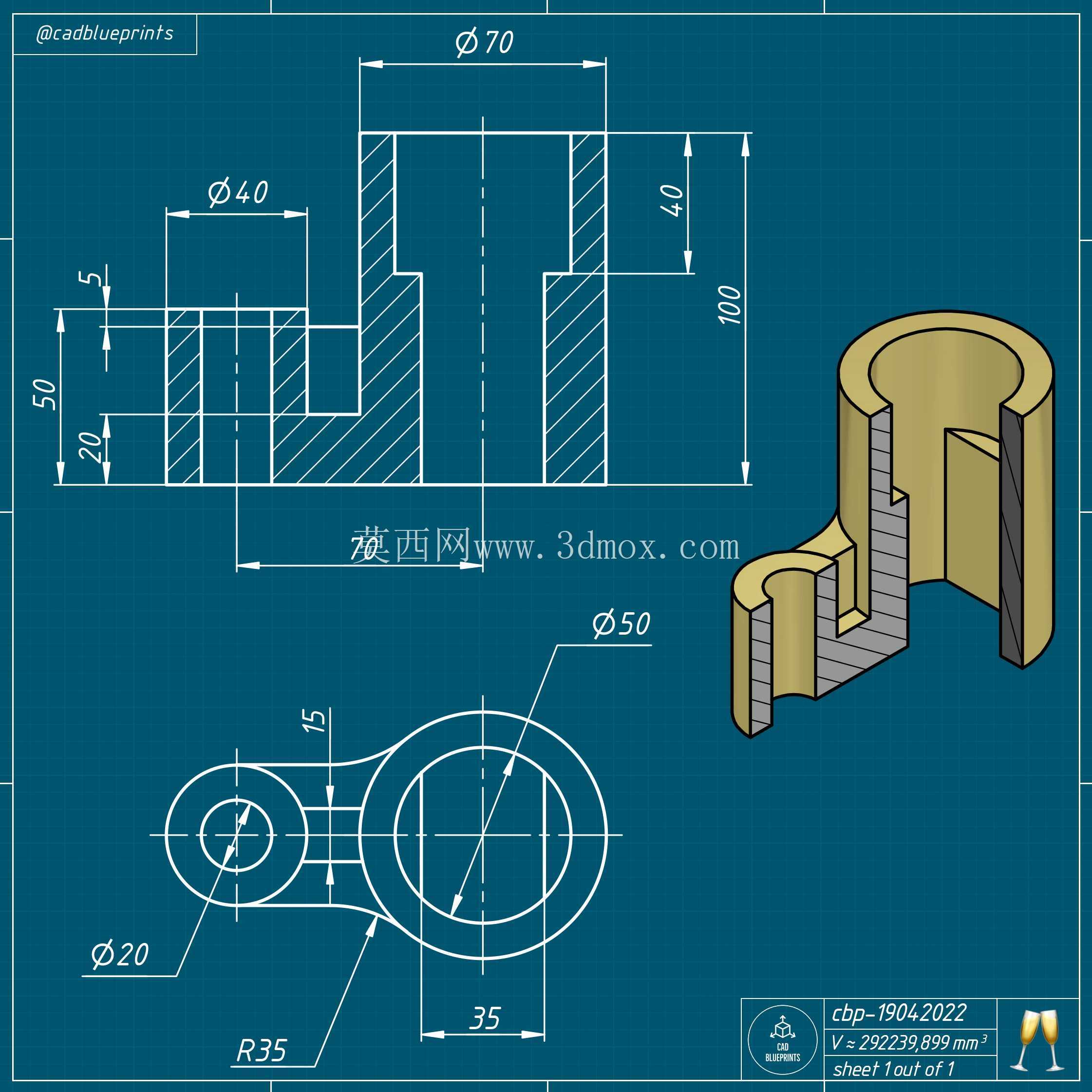

　　从建模逻辑来看，先绘制两个筒段的端面轮廓草图，确定各自的内外径尺寸和中心相对位置，拉伸生成基础筒段实体后，通过放样或者曲面切除的方式构建过渡段的内外轮廓，保证内外壁的曲面过渡顺滑，没有突变的折角，之后对所有棱边做倒角处理，去除加工毛刺，避免安装时划伤操作人员或者密封件。这类零件在实际使用中，通常会在两个筒段的外圆柱面预留卡箍或者管夹的安装位置，方便将接头固定在周边的安装支架上，减少管路运行过程中接头的晃动量，提升管路连接的可靠性。针对不同的输送介质，零件的材质可选择工程塑料、铜合金或者铝合金，工程塑料材质多用于低压、无腐蚀的气动场景，成本低重量轻，铜合金材质多用于润滑或者低压输油场景，耐油性好，铝合金材质则多用于有轻量化需求的气动设备中，兼顾强度和重量要求。
