带定位凸耳环形止动垫圈结构设计

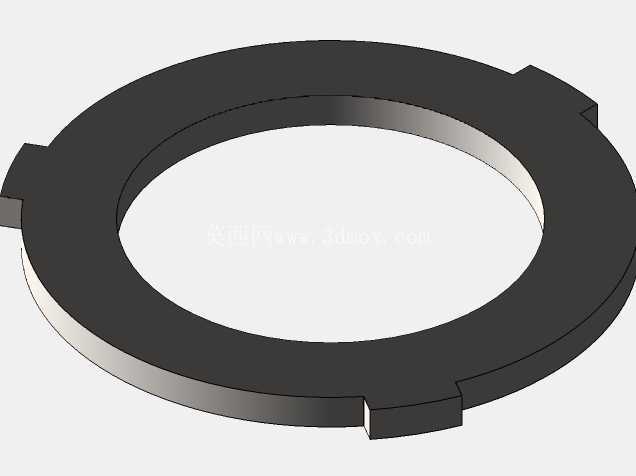

　　这类带凸耳的环形止动垫圈，在重型传动设备、高压管路连接、大扭矩输出轴系的装配场景中应用十分普遍，核心作用是在交变载荷、持续振动的工况下，避免螺纹连接副出现自松退，保障连接结构的长期预紧力稳定。不同于普通平垫仅靠接触面摩擦力分散压应力的设计，该垫圈在外缘均匀设置三个突出的定位凸耳，其中两个凸耳沿径向向外延伸，装配时可卡入相邻零件的预制卡槽内，剩余一个凸耳沿轴向弯折后可贴紧螺母的侧棱，从机械限位的层面彻底锁死螺母的转动自由度，防松可靠性远高于仅靠摩擦防松的弹性垫圈、双螺母结构。从结构设计逻辑来看，垫圈的内孔尺寸需要与适配的轴径保持合理的间隙配合，间隙量通常控制在0.1-0.3mm区间，既保证装配时可以顺利套入轴段，不会出现卡滞，也避免间隙过大导致垫圈与轴的同轴度偏差超标，造成凸耳定位错位。垫圈的本体厚度需要根据配套螺栓的公称尺寸匹配，以M20规格的适配场景为例，厚度通常设定为2mm，既保证弯折凸耳时有足够的塑性变形空间，不会出现脆裂，也能在长期受压状态下保持足够的结构刚度，不会被压溃导致预紧力流失。

　　外缘的三个凸耳尺寸经过反复校核，每个凸耳的径向突出长度为5mm，周向宽度为8mm，这个尺寸设定既保证卡入卡槽后有足够的抗剪切强度，能承受螺母松动时的最大扭矩载荷，也不会因为凸耳尺寸过大占用过多的周边装配空间，适配多数常规连接节点的安装边界。在实际选型应用时，需要注意该垫圈的安装方向，带凸耳的一侧需要朝向待锁紧的螺母端，装配时先将垫圈套入轴段，对准卡槽推入使两个径向凸耳完全卡入卡槽内，再按规定扭矩拧紧螺母，最后将预留的轴向凸耳弯折贴紧螺母的侧面，确保凸耳与螺母棱边完全贴合无间隙。

　　这类结构的垫圈在矿山设备、重型机床、大型风机的主轴连接部位十分常见，因为这类场景的设备运行时振动幅值大、持续周期长，普通摩擦式防松结构在长期运行后容易出现预紧力衰减，导致连接松动引发设备故障，而这种机械锁止式的止动垫圈，只要凸耳没有出现断裂、塑性变形，就能持续保持可靠的锁止效果。建模过程中需要重点关注凸耳与垫圈本体的过渡圆角设计，过渡圆角半径设置为0.5mm，避免直角过渡造成的应力集中，防止在弯折凸耳或者承受冲击载荷时，过渡位置出现裂纹。垫圈的两个端面需要保证足够的平面度，平面度公差控制在0.05mm以内，确保装配后与被连接件、螺母的端面完全贴合，避免出现偏载导致局部压应力过大，损坏被连接件的表面。

　　另外，凸耳的位置精度也需要严格控制，三个凸耳的周向角度偏差不能超过0.5度，否则装配时会出现凸耳无法对准卡槽、或者弯折后无法贴紧螺母棱边的问题，失去防松作用。在实际装配维护中，这类垫圈属于一次性使用配件，拆卸后因为凸耳已经发生过塑性变形，不建议重复使用，避免再次装配时凸耳的强度不足，出现断裂导致防松失效。从安装边界来看，这类垫圈要求被连接件的端面预留对应尺寸的卡槽，卡槽的深度要略大于凸耳的厚度，保证凸耳可以完全卡入，不会出现垫圈端面无法贴合的情况，卡槽的宽度要比凸耳宽度大0.2mm左右，方便装配时对位，同时不会因为间隙过大导致垫圈出现周向窜动。
