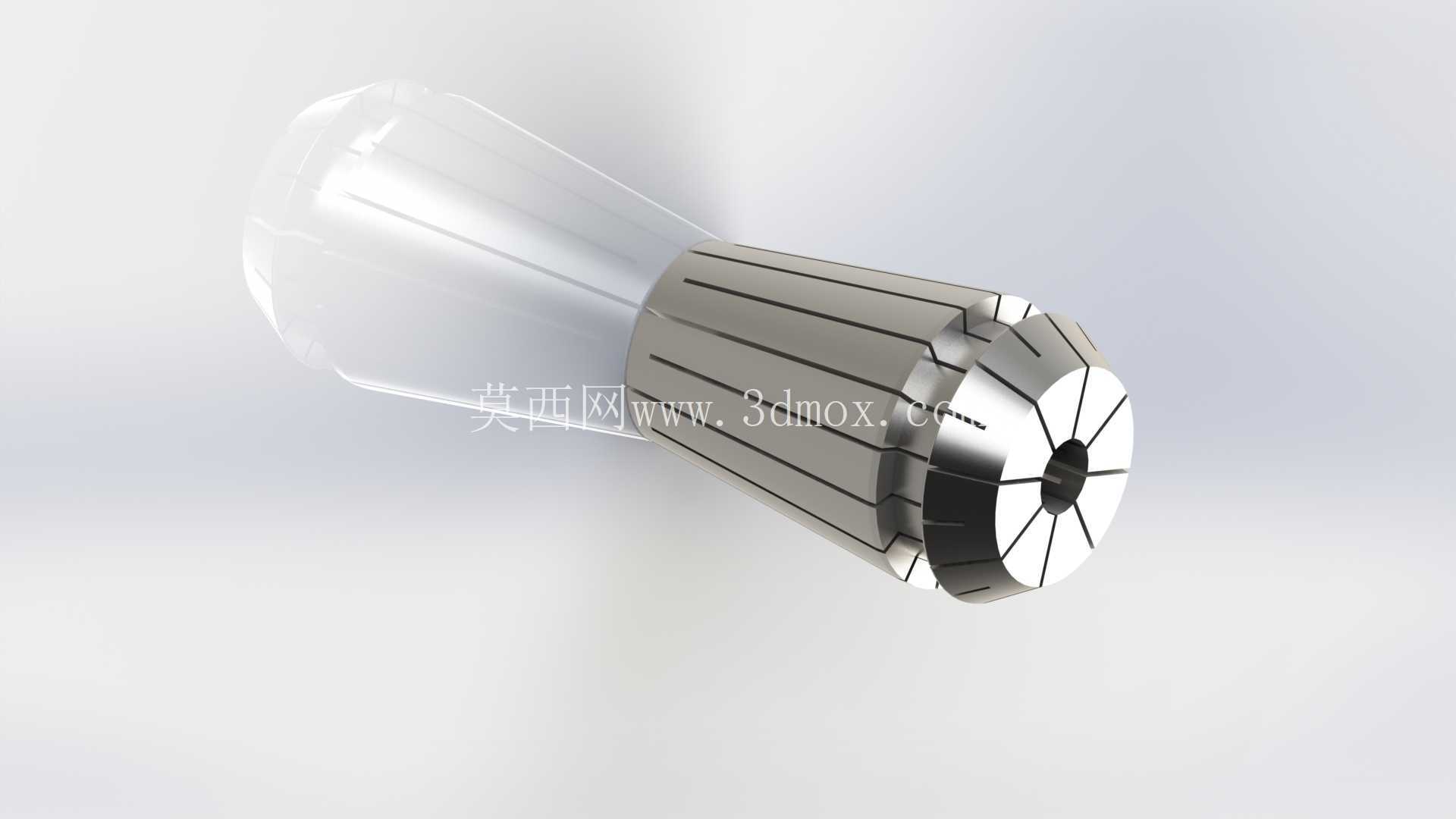

在数控加工中心、普通铣床、钻床等金属切削设备的刀具装夹环节,弹性筒夹也就是常说的ER夹头,是连接主轴与刀具的核心夹持元件,本次呈现的夹头结构,针对小径刀具的高精度装夹需求做了针对性的结构优化。从实际加工场景来看,这类夹头主要适配直径3-10mm的直柄铣刀、钻头、铰刀,在模具钢精加工、铝合金零件高速铣削、小型五金件钻孔工序中应用极广,相比刚性刀柄,它的弹性收缩结构能在保证夹持力的同时,抵消部分刀具安装的同轴度误差,降低加工过程中的刀具振颤。
从结构设计逻辑来看,夹头主体采用锥面配合的安装基准,外锥面与刀柄内锥孔完全贴合,锥度采用标准ER系列的8度锥角,这个角度的选择经过了长期工程验证,既可以保证锁紧时的径向收缩量均匀,又能避免锥面自锁导致的拆卸困难。夹头的开槽结构采用等分8槽设计,槽缝从夹持端一直延伸到靠近锥面尾部的位置,槽宽控制在0.8-1.2mm之间,既保证了夹头收缩时的弹性变形量,又不会因为槽缝过宽降低整体结构刚性。夹持端的内孔做了精密研磨,表面粗糙度控制在Ra0.4以内,和刀具柄部的接触面积能达到85%以上,锁紧状态下可以提供足够的摩擦力,避免高速切削时刀具出现打滑窜动。
从安装边界尺寸来看,这款夹头适配ER20规格的刀柄,整体长度控制在32mm左右,最大外圆直径20mm,收缩量范围覆盖1mm的直径区间,安装时需要配合ER螺母使用,螺母的压紧力通过夹头尾部的台阶面传递,带动夹头向锥孔内部移动,实现内孔的均匀收缩。设计过程中需要重点控制槽缝的对称度,所有槽缝的等分角度误差不能超过0.5度,否则会导致收缩时各瓣夹片的变形量不一致,出现刀具偏心的问题,直接影响加工孔的圆度和铣削面的平面度。夹头的材料一般选用65Mn弹簧钢,经过淬火回火处理后硬度达到HRC44-48,既有足够的弹性保证反复装夹不会出现塑性变形,又有足够的耐磨性,延长夹头的使用寿命。
在实际使用过程中,这类夹头的夹持精度可以控制在0.01mm以内,满足大部分精加工工序的同轴度要求,相比三爪钻夹头,它的动平衡性能更好,能适配最高8000转的切削转速,在高速铣削工序中能有效降低主轴的负载波动。设计时还要注意夹头尾部的避让结构,在锥面末端做了1mm的退刀槽,避免和刀柄内孔的底部发生干涉,保证锥面配合的有效接触长度不低于15mm,确保锁紧力的稳定传递。夹持端的端面做了0.5mm的倒角,既方便刀具插入内孔,又能避免安装时磕碰损伤内孔的精密配合面。槽缝的末端做了直径2mm的止裂孔,这个细节结构非常关键,能避免夹头反复收缩变形时,槽缝末端出现应力集中导致的开裂问题,很多小厂生产的低价夹头就是省略了止裂孔结构,使用几次后就从槽根处断裂,严重影响加工安全性。
从选型适配的角度来说,不同的加工场景需要匹配不同收缩量的夹头,重切削工序需要选择槽数更少、壁厚更大的夹头,保证足够的夹持刚性,精加工工序则可以选择槽数更多、收缩更均匀的夹头,提升装夹精度。这款夹头的结构设计兼顾了刚性和精度,既可以用于普通铣床的粗加工工序,也能满足加工中心的精加工需求,是机械加工车间里消耗量最大的通用夹具配件之一。建模过程中需要重点还原锥面的配合精度、槽缝的等分结构、止裂孔的细节特征,这些结构直接决定了夹头的实际使用性能,不能做简化处理,否则模型就失去了工程参考价值。
