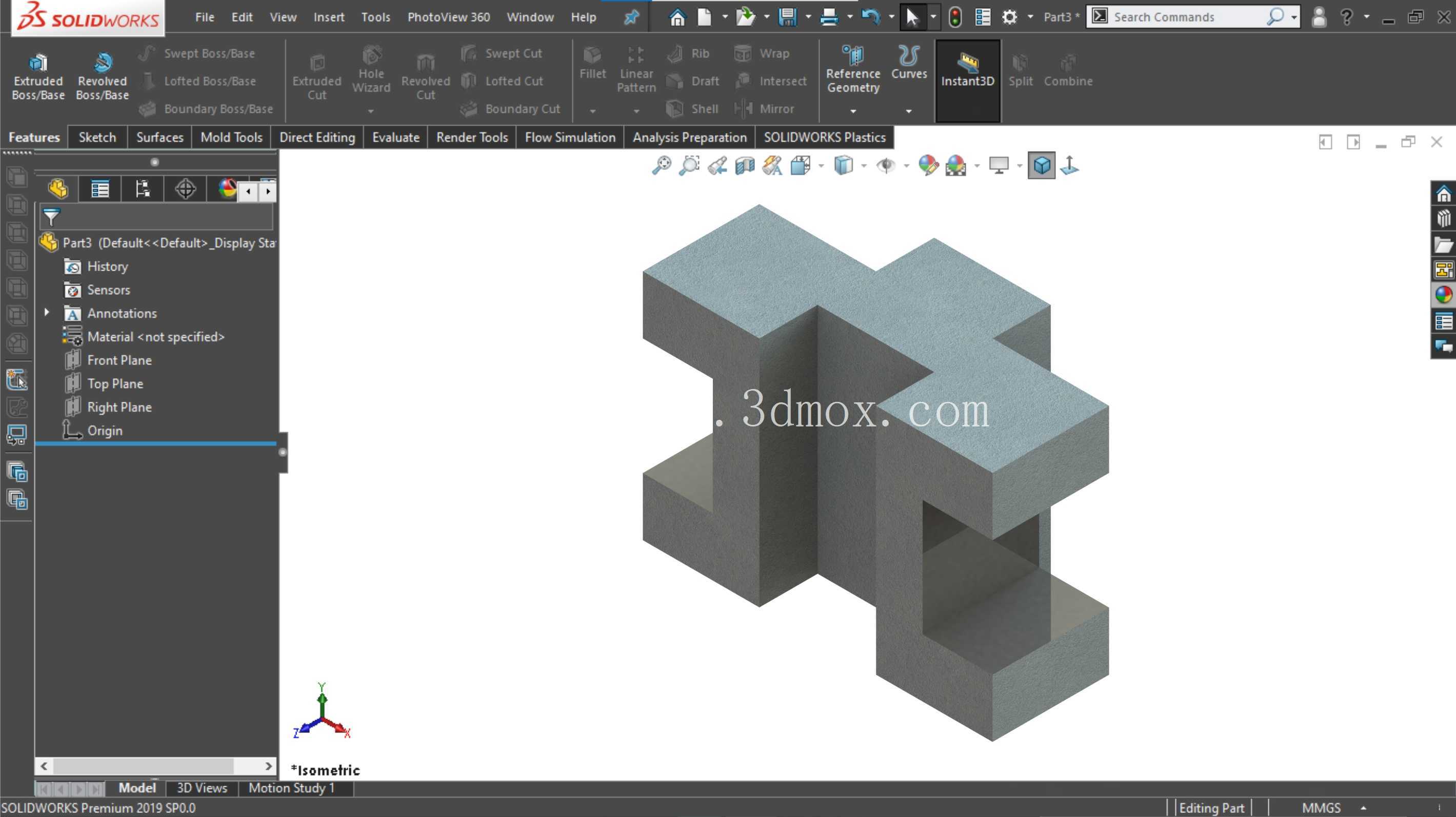

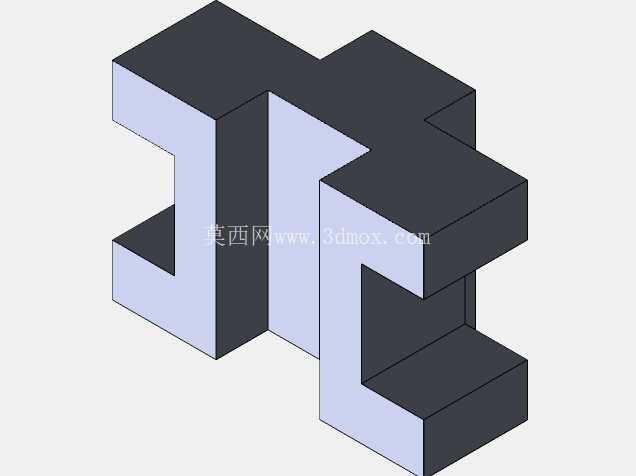

交错式立体拼接结构练习建模作品

　　本次建模的交错块体组合结构，常作为机械结构设计入门阶段的空间构型训练载体，也可拓展应用于小型工装定位块、模块化拼接工装的基础单元设计场景。在实际工业应用中，这类互锁式块体结构无需额外紧固件即可实现初步定位，常见于快换工装的对接模块、小型设备的拼接式机架单元，以及教学实训中用来演示空间装配约束逻辑的实操案例。从结构功能来看，该组合件通过三个方向的凹凸槽位实现互锁，块体间的配合面采用平面贴合设计，配合公差可根据实际使用场景调整，若用于定位工装场景，配合面可选取H7/h6的间隙配合等级，保证拆装便捷性的同时兼顾定位精度；若作为承载结构单元使用，则可调整为过渡配合，提升整体结构的抗剪切性能。

　　设计过程中优先从空间坐标系的三个正交方向拆分结构，先确定核心基准块的尺寸边界，再依次推导相邻块体的凹槽深度与凸台长度，所有配合面的拔模斜度统一设置为0度，保证块体间可沿正交方向顺利拆装，不会出现卡滞问题。外形尺寸方面，整体结构的外接立方体边界可根据实际使用需求等比例缩放，常规实训用模型的单块体壁厚不小于5mm，避免3D打印或铣削加工时出现结构变形，所有棱边均做0.5mm的倒角处理，既消除加工后的锐边安全隐患，也能在装配时起到导向作用，降低块体对接的对位难度。

　　安装边界上，若将该结构作为设备内置的定位单元使用，可在底部块体预留M4规格的螺纹安装孔，孔位距离块体外边缘不小于3mm，保证螺纹连接的强度；若作为拼接式教具使用，则无需额外预留安装孔，依靠块体间的互锁结构即可保持整体形态稳定。建模过程中需要重点关注空间相贯线的处理，所有块体的交接位置均采用直角过渡，避免出现多余曲面导致加工路径复杂化，同时要保证每个凸台与对应凹槽的尺寸完全匹配，不存在过定义或欠定义的装配约束，确保模型可直接导入CAM软件生成加工代码，适配数控铣削、3D打印等多种加工工艺。

　　这类结构的设计逻辑核心是利用正交方向的几何约束实现无紧固件连接，在小型自动化设备的快换夹具模块、生产线的柔性定位单元中都有同类结构的应用变体，通过调整块体的尺寸比例与槽位位置，可衍生出多种不同承载能力与定位精度的组合结构，满足不同场景的使用需求。建模时需要反复校验三个方向的装配间隙，确保每个块体都能沿对应方向顺利装入与拆卸，不存在干涉问题，同时要保证所有配合面的平面度公差符合设计要求，避免装配后出现结构松动或无法到位的情况。对于入门学习者而言，完成这类结构的建模训练，可快速掌握三维软件中多实体建模、装配约束校验、配合尺寸匹配的核心操作逻辑，建立清晰的空间结构思维，为后续复杂机械结构的设计打下基础。
