带凸台切割圆角特征的抱箍式紧固构件

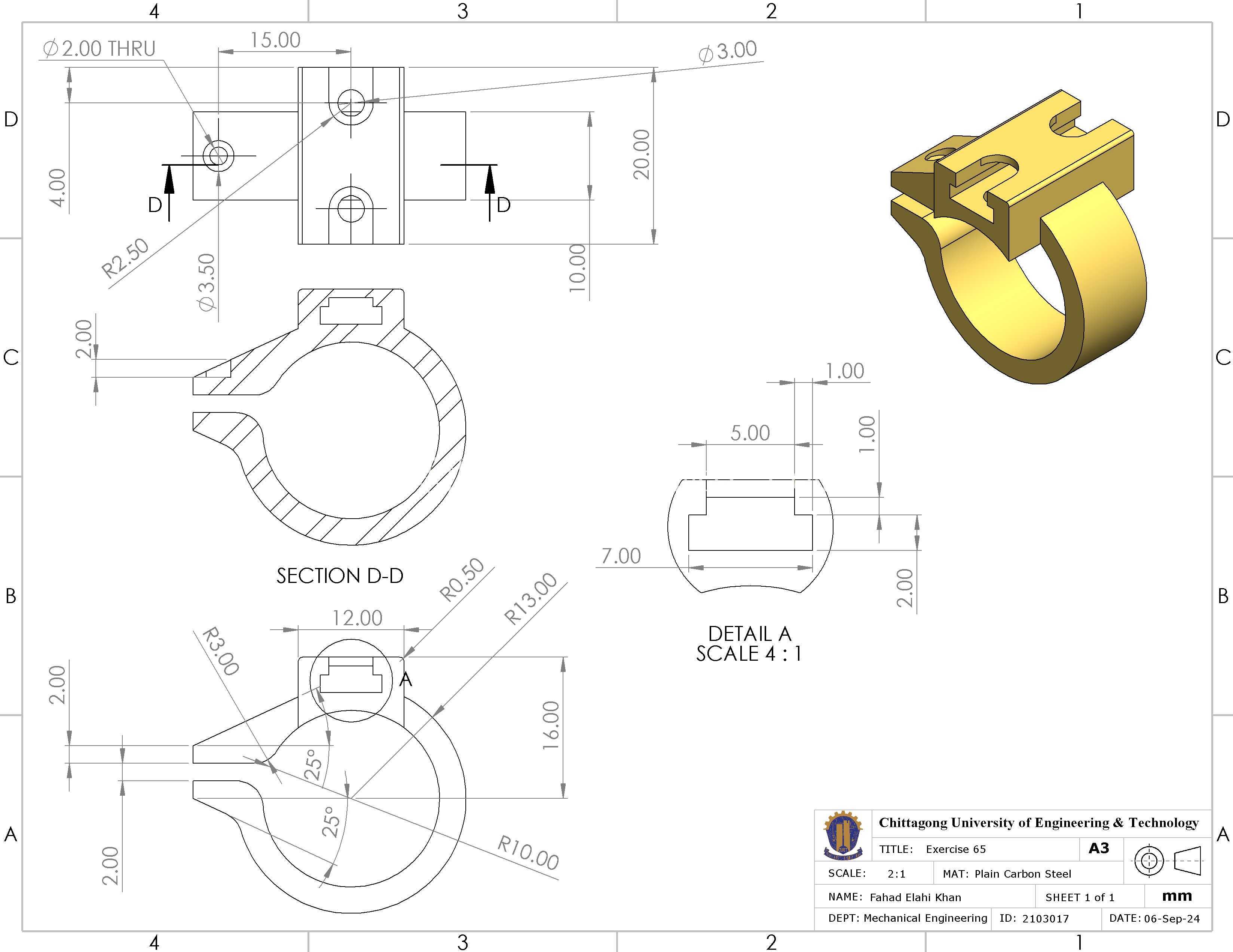

　　在工业管路铺设、小型机电设备装配、线束固定排布等场景里，这类抱箍式紧固构件的使用频率极高，它不需要在被固定件上额外加工安装孔位，靠自身环抱结构就能实现可靠的限位与锁紧，避免对被固定件的基体造成额外加工损伤，尤其适合薄壁管件、圆柱型传感器、小型动力元件的安装固定场景。从结构设计逻辑来看，下半部分的半圆弧环抱结构是核心承载部位，圆弧内径需要和被固定件的外径保持合理的公差配合，过大会导致锁紧后出现旷量，设备运行产生振动时容易出现滑移脱落，过小则会导致装配时无法顺利套入，甚至在锁紧过程中刮伤被固定件的外表面，破坏表面防腐层或者装配精度。

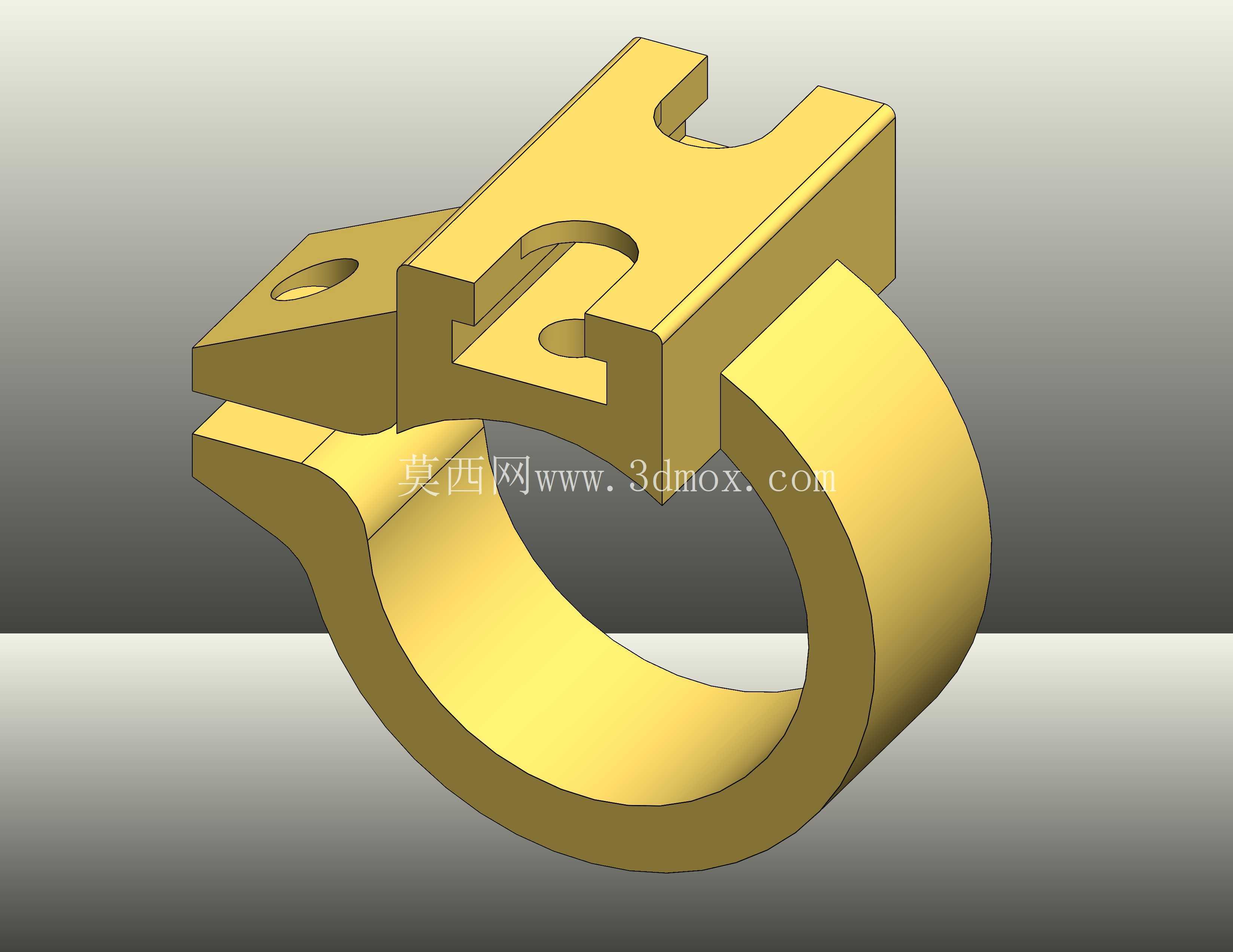

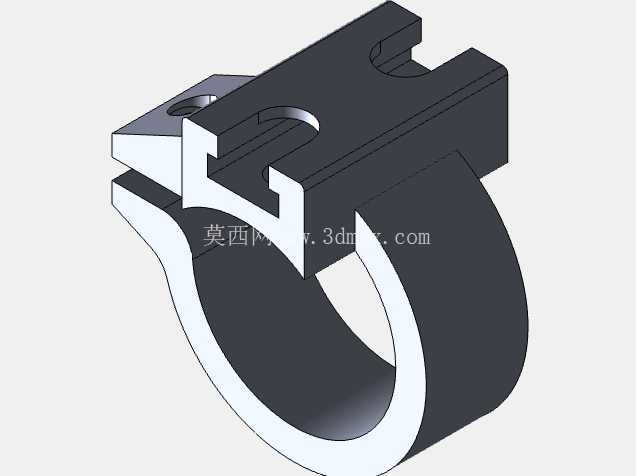

　　上部的凸台结构是整个构件的功能延伸区域，上面开设的两个安装孔分别对应不同的装配需求，带缺口的卡槽结构可以实现快速卡装定位，不需要完全拧下锁紧件就能完成构件的拆装调整，在设备维护、管线改路的作业场景里能大幅降低拆装工作量。切割拉伸形成的卡槽与凸台衔接部位，全部做了圆角过渡处理，这处设计细节并不是为了外观美化，而是为了降低应力集中系数——这类紧固构件在长期受振动载荷的工况下，直角衔接处很容易出现应力集中导致的疲劳裂纹，圆角过渡可以把局部应力峰值降低40%以上，大幅提升构件的疲劳使用寿命。

　　从安装边界来看，构件的半圆弧开口宽度要略小于被固定件的直径，依靠自身材料的弹性变形实现预紧，上部凸台的安装孔位中心距需要和配套的安装支架孔位保持一致，装配时锁紧件的拧紧力矩需要控制在材料屈服强度的70%以内，避免过度拧紧导致环抱臂出现塑性变形，失去锁紧能力。设计这类构件的时候，首先要确定被固定件的外径公差范围，以此反推半圆弧的内径尺寸，再根据实际需要承受的锁紧力、振动载荷大小，确定环抱臂的壁厚——壁厚过薄会导致锁紧时臂部变形量过大，抱紧力不足，壁厚过大则会增加材料成本，同时降低构件的弹性变形能力，无法适配一定范围内的管径公差。上部的凸台拉伸高度需要根据配套锁紧件的螺母尺寸确定，要保证锁紧时螺母有足够的支撑面，不会出现压偏、滑牙的问题，切割拉伸形成的卡槽宽度要和配套的卡接件厚度保持间隙配合，间隙控制在0.1mm到0.2mm之间，既保证卡装顺畅，又不会出现过大的装配间隙导致定位偏移。所有的棱边做圆角处理，除了降低应力集中之外，也能避免装配作业时锋利的棱边划伤操作人员，同时去除加工过程中产生的毛刺，防止毛刺脱落进入设备内部造成卡滞、短路等故障。

　　在实际选型应用中，如果是用于固定输电线路、变压器周边的管线构件，还需要考虑材料的导电性能与防腐性能，普通碳钢材质的构件需要做表面镀锌或者喷塑处理，避免长期在户外环境下出现锈蚀，导致锁紧力下降；如果是用于食品加工、医疗设备周边的固定场景，则需要选用不锈钢材质，同时保证表面粗糙度达到相应的卫生等级要求，避免积垢滋生细菌。这类构件虽然结构简单，但是每一处尺寸特征都对应实际的装配与使用需求，凸台的位置、切割槽的深度、圆角的大小，都需要结合实际工况载荷反复校核，不能只凭外观相似就随意建模套用，否则很容易在实际使用中出现锁紧失效、构件断裂的问题，影响整套设备的运行可靠性。
