SolidWorks入门练习用块状开槽结构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895170
  • SolidWorks入门练习用块状开槽结构件
  • SolidWorks入门练习用块状开槽结构件
  • SolidWorks入门练习用块状开槽结构件

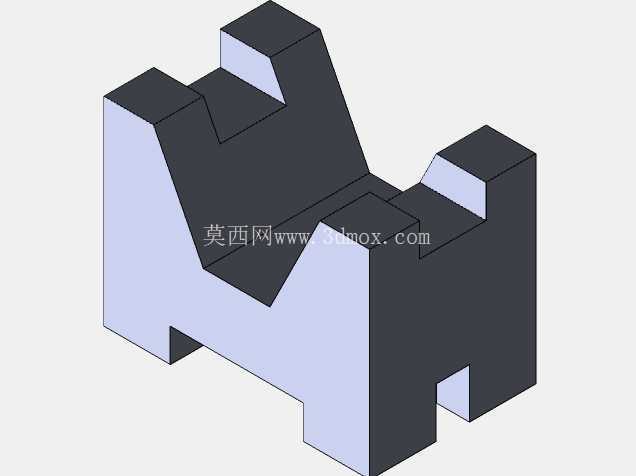

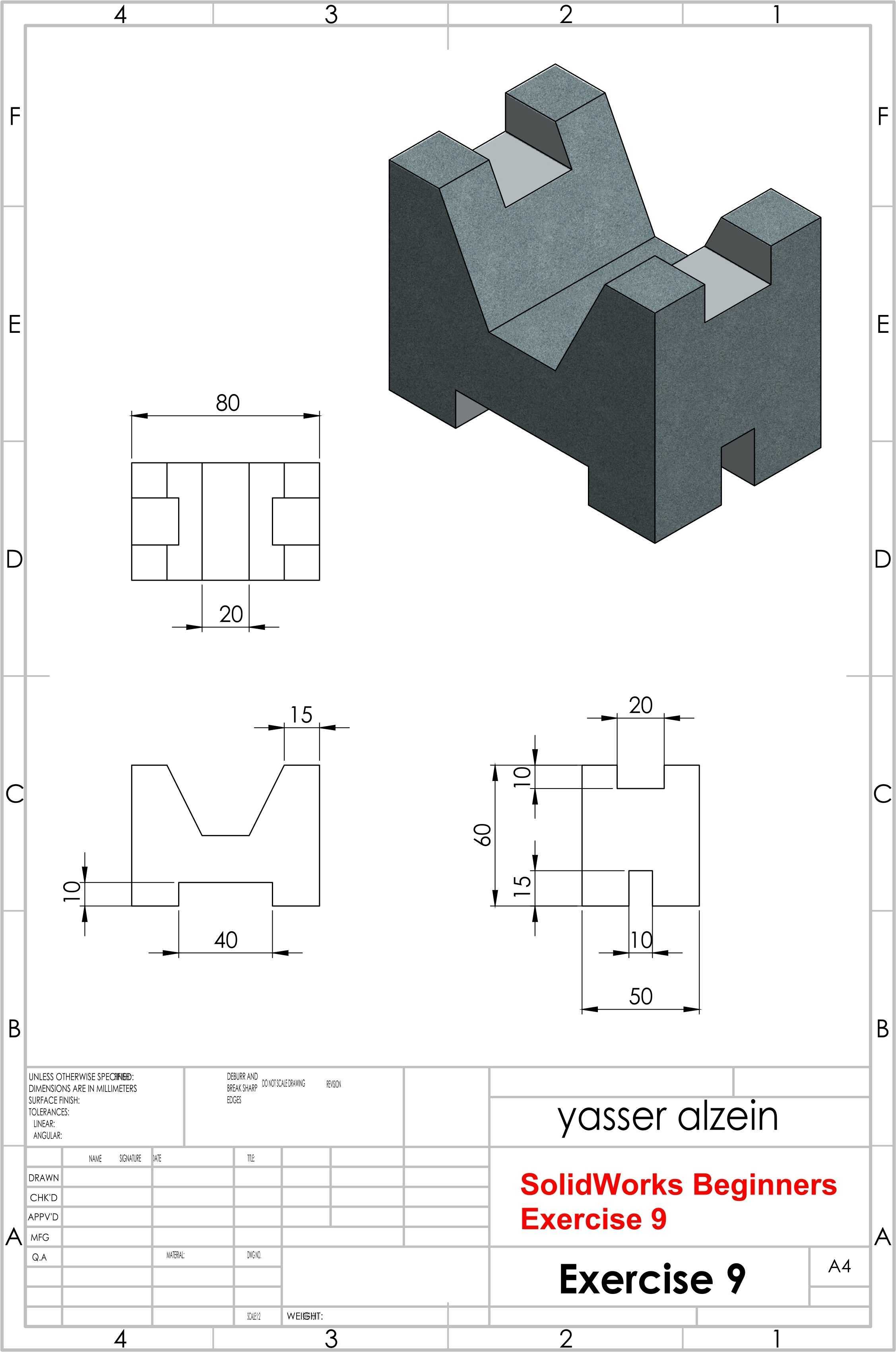

  设计这类零件的时候,首先要确定整体的基准面,一般会选择零件的底面作为第一基准,因为底面是安装贴合面,所有的尺寸标注都要从这个基准出发,避免出现尺寸链累积误差。整体外形是规则的长方体基体,顶部做了对称的凸起与凹槽设计,两个凸起块的外侧壁和基体侧壁保持齐平,中间的凹槽是贯通还是半通,要根据实际使用场景确定,如果是作为走线槽或者避让其他杆件的空间,就需要做贯通设计,如果只是作为减重或者卡接其他零件的卡槽,半通结构就能满足强度要求。底部的两个缺口是安装让位槽,当零件通过螺栓固定在安装板上时,这两个缺口可以避开安装板上的凸起焊点或者其他突出的紧固件,保证零件底面能够完全贴合安装面,不会出现翘曲,影响定位精度。这类块状开槽结构件是三维建模入门阶段非常典型的练习载体,很多刚接触结构设计的从业者都会从这类规则几何体组合的零件开始熟悉建模逻辑,它没有复杂的曲面特征,全部由拉伸、切除这类基础特征构成,能帮新手快速建立三维空间的特征构建思维,理解草图约束、特征先后顺序对最终模型的影响。从实际工程场景来看,这类带对称开槽、底部带缺口的块状结构,常作为小型工装的定位基座、非标设备里的挡块或者承载垫块使用,在小型自动化生产线的工位定位、工装夹具的辅助支撑环节都能看到类似结构的身影,它不需要承受大吨位的载荷,主要作用是提供稳定的支撑面、预留其他零件的安装避让空间,或者作为运动部件的行程限位块使用。

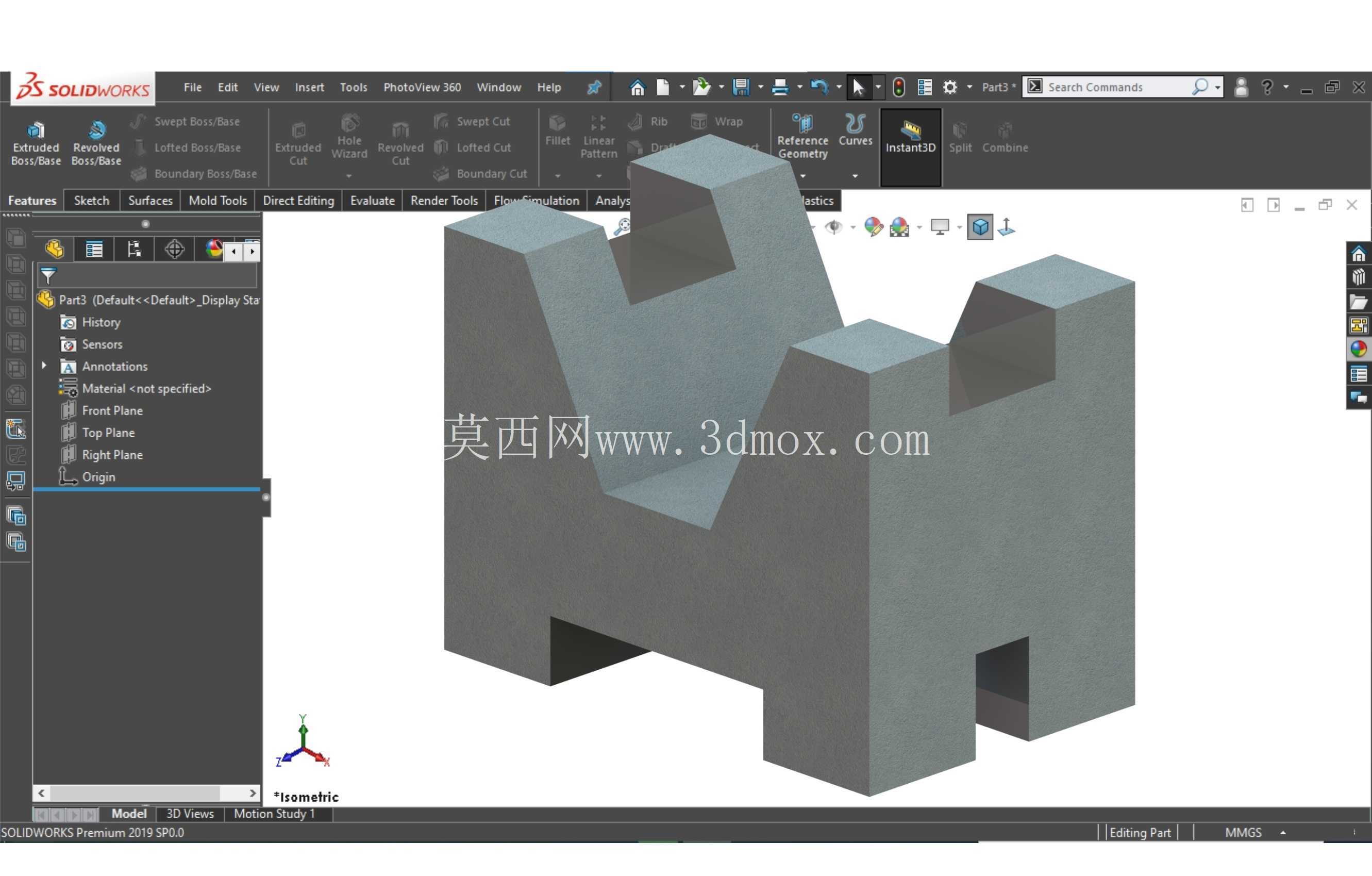

  建模过程中要注意特征的对称性,顶部的两个凸起结构可以先绘制一侧的草图,拉伸完成后通过镜像特征生成另一侧,这样能保证两个结构的尺寸完全一致,避免手动绘制两侧草图出现的尺寸偏差,也能减少后续修改的工作量,调整一侧尺寸的时候镜像特征会同步更新。零件的所有棱边如果是实际加工使用,都需要做小尺寸的倒角或者圆角处理,避免加工后出现锋利的割手边缘,也能减少应力集中,虽然这类练习件暂时没有标注倒角尺寸,但实际工程应用中这类细节是不能忽略的。从安装边界来看,这类块状零件的长宽高尺寸比例一般控制在3:2:2左右,整体不会做的过于薄或者过于高,薄了容易在受力时出现变形,过高会导致重心不稳,作为支撑或者定位零件使用时稳定性不足。

  底部的安装缺口宽度要比需要避让的结构尺寸大0.5到1毫米,预留出安装调整的间隙,避免因为加工误差导致零件无法顺利安装到位。顶部凹槽的宽度尺寸如果是用来卡接其他零件,需要根据配合类型选择公差,如果是间隙配合,凹槽宽度要比配合零件的对应尺寸大0.1到0.2毫米,如果是过渡配合,间隙控制在0.05毫米以内,过盈配合则需要根据材料的弹性变形量确定过盈量。这类零件的材料一般选择45号钢或者铝合金,如果是作为练习建模使用不需要考虑材料属性,但实际应用中,承重场景选45号钢做调质处理,需要轻量化的场景选6061铝合金做阳极氧化处理,表面处理方式根据使用环境确定,潮湿环境需要做发黑或者镀锌处理防锈。

  建模的时候还要注意特征树的整理,把草图、拉伸、切除、镜像、倒角这些特征按顺序命名,方便后续修改的时候快速找到对应特征,这也是新手在练习阶段需要养成的良好习惯,避免后续做复杂装配体的时候特征树混乱,修改效率低下。很多新手在做这类练习的时候容易忽略草图的完全约束,经常出现欠约束的草图就直接拉伸,导致后续修改尺寸的时候模型出现变形或者特征报错,所以在绘制每一个草图的时候,都要检查约束状态,确保所有的线条都有确定的尺寸和几何约束,没有多余的自由度。另外这类零件的建模不需要使用复杂的高级特征,全部用基础特征就能完成,这也是它作为入门练习件的核心原因,能让新手把基础特征的操作练扎实,后续接触复杂零件的时候才不会出现基础操作不熟练的问题。在实际的非标设计工作中,这类看似简单的块状零件其实占了整机零件数量的不小比例,很多设备的辅助结构都是这类规则零件,把这类零件的建模逻辑、尺寸标注、公差配合搞清楚,能大幅提升日常的设计效率,减少出图时的错误率。
