碳钢多工位定位支撑功能组件

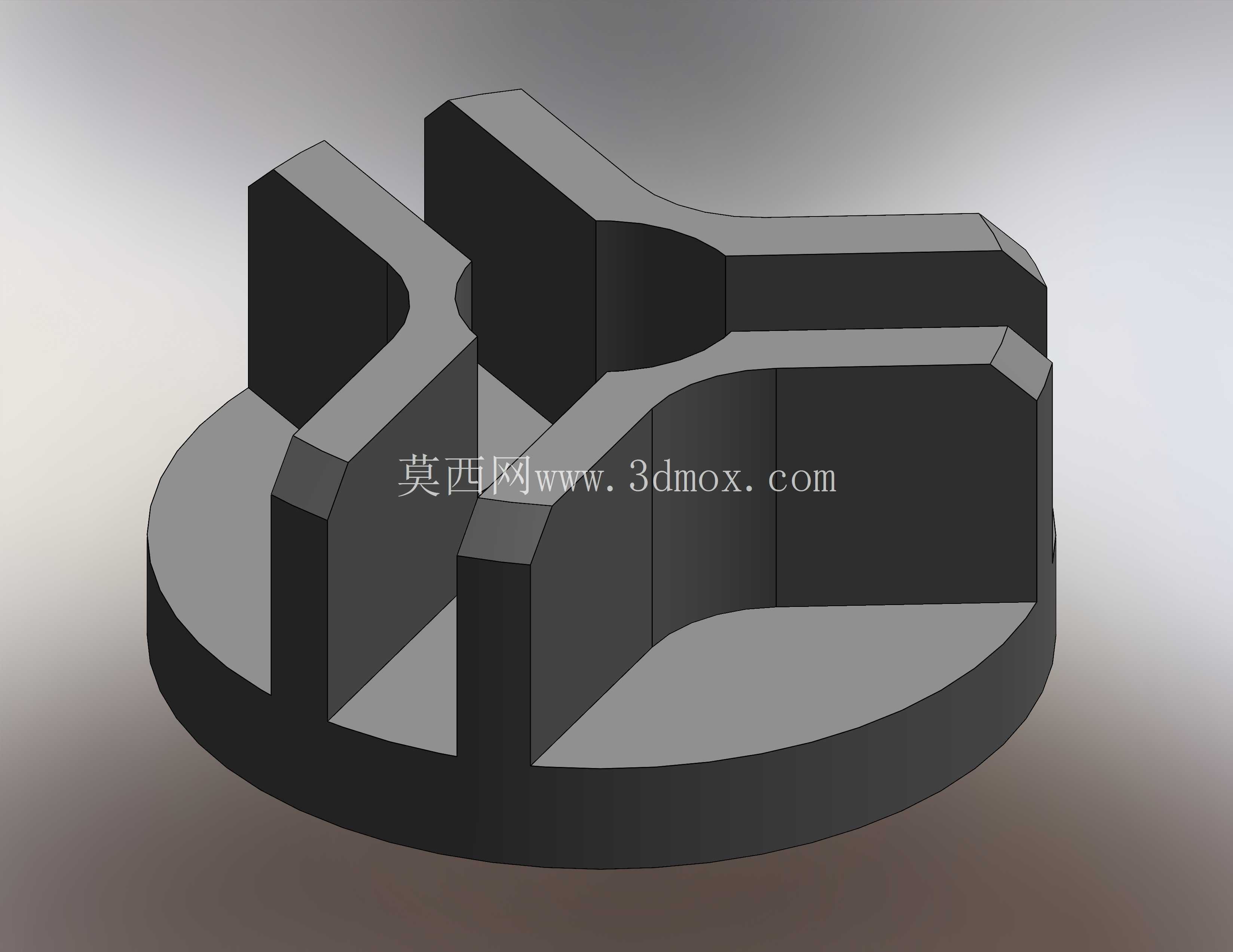

　　在中小功率电源变压器的铁芯叠装、绕组绕制工序的工装夹具上，这类碳钢材质的多工位支撑组件是十分常见的定位受力件，日常作业中需要同时承担绕组骨架的径向定位、叠片过程中的侧向支撑、工装快换时的卡位对接三个核心作用，区别于常规的圆柱支撑销，该组件采用了三瓣式带圆弧缺口的结构设计，能够适配三种不同直径的圆形骨架定位需求，减少工装换型时的零件拆装频次。从实际受力场景来看，组件底部为整圆形安装基座，基座厚度根据常规工装板的安装沉槽深度设计，安装时直接嵌入工装板的对应沉孔内，依靠基座底面与沉孔端面的贴合保证支撑垂直度，不需要额外的锁紧螺钉即可承受绕制过程中150N以内的径向挤压力，三瓣支撑臂的内侧圆弧面分别对应三种常用的变压器骨架外径，圆弧面与骨架外圆的配合间隙控制在0.1mm以内，既可以保证骨架安装时的顺畅推入，又能避免绕线过程中骨架出现径向窜动影响排线精度。

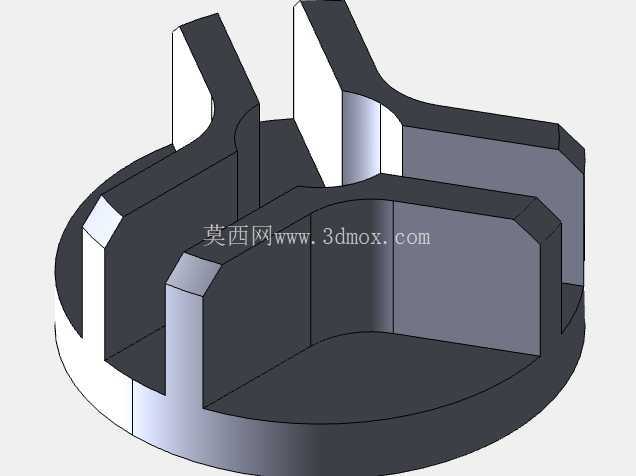

　　设计过程中优先考虑了碳钢材料的切削加工工艺性，所有的支撑臂外侧均做了剪切拉伸形成的直面结构，方便铣削加工时的一次装夹成型，支撑臂与底部基座的衔接位置做了R2的内圆角过渡，避免热处理过程中出现应力集中导致的开裂问题，支撑臂的顶端边缘做了1×45°的倒角，既可以去除加工毛刺避免划伤操作人员，也能在骨架安装时起到导向作用，即使骨架与支撑位存在小幅偏移，也能顺着倒角面滑入定位圆弧内。

　　组件的整体安装边界控制在直径80mm、高度45mm的圆柱空间内，不会与绕线机的排线导轮、压头机构产生运动干涉，三瓣支撑臂之间的留槽宽度为12mm，刚好可以容纳变压器骨架上的引脚出线座，绕线作业时引出线可以直接顺着留槽引出，不需要额外预留走线空间，减少了工装整体的占用体积。在设备维护层面，这类碳钢组件经过表面发黑处理后，具备基础的防锈能力，日常作业中沾染的绕线润滑脂、绝缘漆可以直接用有机溶剂擦拭清理，不会出现表面锈蚀卡滞骨架的问题，支撑臂的定位圆弧面磨损后，可以直接通过平磨修复圆弧尺寸，修复量不超过0.5mm时不影响定位精度，相比定制的异形定位销，零件的复用率提升了60%以上。

　　从装配适配性来看，该组件的底部基座直径与常规工装板的标准沉孔尺寸完全匹配，可以直接替换原有工装上的老旧支撑销，不需要对工装板进行二次加工，适配市面上多数的半自动变压器绕线机、铁芯叠装台的定位工位，在小批量多型号的变压器生产场景下，单个组件可以覆盖三种规格产品的定位需求，能够有效减少工装备件的库存数量，降低生产线的工装维护成本。实际使用过程中，三瓣式的结构还具备一定的弹性微调空间，当骨架外圆尺寸存在小幅正公差时，支撑臂会产生微小的弹性形变抱紧骨架，不会出现骨架卡滞无法装入的情况，同时也不会因为夹持力过大导致塑料材质的骨架出现变形损伤，兼顾了定位精度与装配容错性。
