建筑墙体内部电气线路排布设计

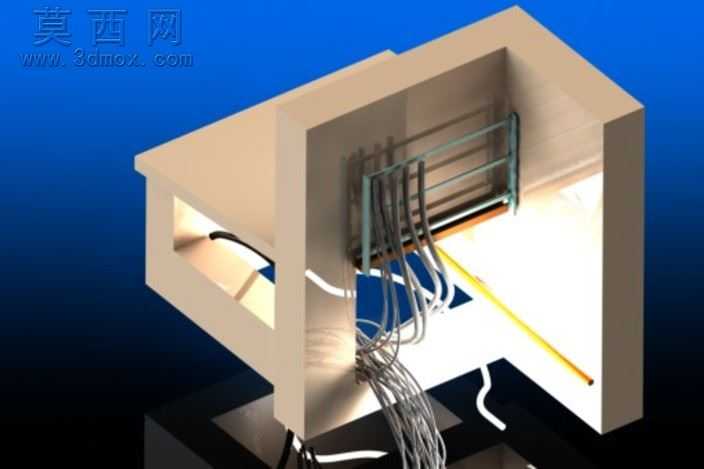

本作品采用三维建模技术完成建筑墙体内部电气线路的排布设计，建模阶段首先搭建等比例的建筑墙体剖面结构，还原墙体的开槽空间、预留穿线孔洞与内部支撑框架结构，确保整体空间比例符合实际建筑施工的尺寸规范。建模过程中对每一根电气线路都进行独立的路径绘制，区分强电线路与弱电线路的走向，避免线路交叉干扰，同时还原线路外层的绝缘包裹材质质感，通过材质参数调整区分不同功能线路的外观差异，让线路排布的逻辑清晰可辨。渲染阶段采用剖面视角的打光方案，在墙体内部空间设置柔和的面光源，照亮线路排布的细节区域，外部环境光采用渐变蓝色调突出主体结构，通过光影层次凸显墙体的立体厚度与线路的空间走向，金属穿线支架部分采用哑光金属材质，还原实际施工中金属构件的磨砂质感，墙体部分采用哑光水泥材质，还原建筑墙体的真实肌理。设计过程中重点考量电气线路的路由合理性，所有线路均沿墙体内部的预设桥架排布，转弯处预留足够的弯曲半径，避免线路过度弯折造成绝缘层破损，线路汇聚区域做分层排布处理，规整梳理多股线路的走向，既满足电气施工的安全规范，也兼顾后期线路检修的操作空间。整体设计通过三维可视化的方式直观呈现墙体内部隐蔽的电气布线结构，清晰展示不同线路的走向逻辑与排布方式，可用于电气施工交底、布线方案演示场景，帮助施工人员快速理解布线设计意图，减少现场施工的线路排布错误，提升电气布线施工的规范性与效率。
