L型折弯钣金电源连接结构件

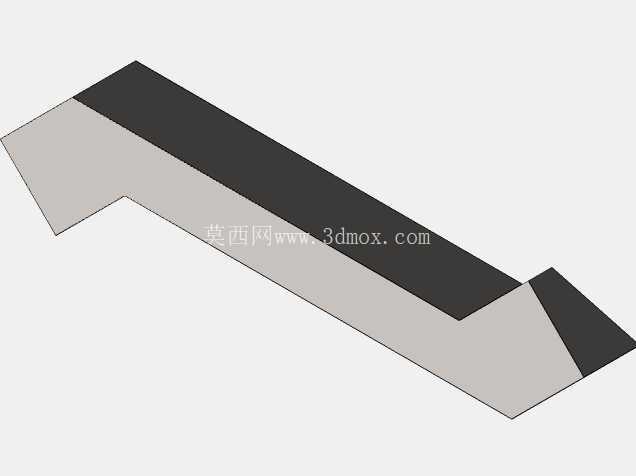

　　这类L型折弯结构件，在电源类设备的内部导电连接、结构支撑场景中应用十分普遍，尤其是小功率电源变压器的周边接线、汇流排延伸结构里，这类折弯件承担着电流导通、结构限位、安装定位的多重作用。从结构形态来看，该零件采用等厚度板材加工而成，整体呈长条形折弯形态，折弯角度为非90度的钝角设计，两端分别设置了平直安装段，其中一端的端部做了斜切处理，另一端保留平直端面，能够适配设备内部不同安装面的贴合需求，避免与周边元器件产生结构干涉。

　　在实际设备运行过程中，这类结构件需要同时满足导电性能与结构强度要求，板材选型通常会根据载流量确定厚度，折弯处的圆角半径需要严格匹配板材厚度，避免折弯过程中出现应力集中导致的裂纹，或是折弯后回弹量过大导致安装尺寸超差。设计这类零件时，首先要确认两端安装面的空间相对位置，根据设备内部的走线空间、元器件排布位置确定折弯角度与各段长度，长直段的长度需要匹配相邻接线端子的间距，保证安装后不会对端子产生额外的拉扯应力，两端的安装面需要保证平面度，避免安装后出现贴合间隙导致接触电阻增大，引发局部过热问题。

　　从安装边界来看，该零件的长直段宽度保持一致，折弯处的外侧无额外凸起结构，能够在狭窄的设备腔体内完成布置，斜切端的设计主要是为了避让腔体内壁的凸起筋位，同时方便安装时对准安装孔位，减少装配过程中的调整时间。零件表面无额外的凸起安装柱、卡扣结构，整体为纯平板折弯形态，加工时仅需要通过剪切落料、折弯两道核心工序即可完成，加工工艺性好，适合批量生产，能够有效控制加工成本。

　　在结构强度校核层面，这类零件的长直段需要承受一定的接线拉扯力，因此板材厚度的选择需要兼顾载流与刚性要求，避免安装后长直段出现形变导致接线松动；折弯处的内圆角半径不能过小，否则会导致折弯处的有效导电截面积减小，大电流通过时出现局部发热问题，同时过小的折弯圆角也会提升加工难度，增加废品率。实际应用中，这类零件的表面通常会做镀覆处理，提升导电性能与抗氧化能力，不过在三维建模阶段，需要预留出镀覆层的厚度公差，避免镀覆后整体尺寸超出安装公差范围，导致装配时出现卡滞问题。

　　在设备装配流程里，这类零件属于底层安装结构件，通常需要在变压器主体固定完成后再进行安装，因此零件的折弯角度公差需要控制在合理范围内，角度偏差过大会导致两端安装孔无法同时对准设备上的固定位，强行安装会产生内应力，长期运行过程中在温度循环的作用下容易出现固定螺丝松动、零件形变等问题。设计建模时，需要将折弯处的回弹量纳入考量，根据所选板材的材质、厚度预设折弯补偿值，保证加工完成后的零件尺寸与设计值一致，减少后续试装调整的工作量。

　　从空间适配角度来看，该零件的窄边宽度设计充分考虑了相邻相序导电件的电气间隙要求，在有限的腔体空间内，既保证了自身的载流面积，又预留了足够的安全距离，避免运行过程中出现爬电、击穿等安全隐患。长直段的平直度要求较高，若长直段出现翘曲，会导致安装后与相邻绝缘件的贴合间隙不均匀，局部间隙过小会在长期使用过程中磨损绝缘层，引发绝缘失效风险。
