电源变压器配套基座结构三维练习件

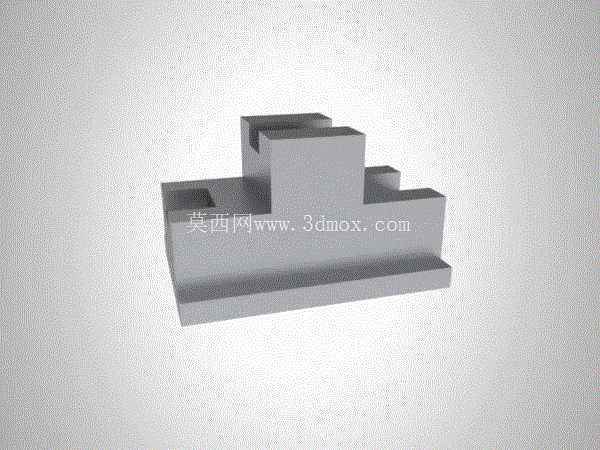

　　在低压配电、小型工控设备的电源适配场景中，这类基座结构是电源变压器安装固定环节的核心承载构件，日常多应用于桌面式小型电源模块、嵌入式工控板供电单元的内部装配场景，承担变压器铁芯、绕组组件的定位支撑，同时兼顾安装面的平整度适配，避免绕组受外力挤压出现绝缘层破损、引脚错位等装配故障。从结构设计逻辑来看，该构件采用阶梯式凸台布局，底部为整面平直安装基面，基面边缘预留的沉槽结构可适配设备壳体内部的定位卡条，无需额外打孔即可完成快速卡装，减少装配工序中的螺丝用量；中部凸起的双挡边结构，刚好匹配常见EI型电源变压器的铁芯侧边轮廓，装配时可直接将变压器铁芯卡入挡边形成的限位区间，限制变压器在设备运输、运行振动过程中的横向窜动，上部的窄凸台则用于承托绕组的引出线固定板，避免引出线直接拉扯绕组接线端造成脱焊。

　　设计过程中优先考虑了注塑成型的工艺可行性，所有棱边均做了0.3mm的圆角过渡，避免注塑件出现应力集中开裂的问题，同时各凸台的拔模斜度统一设置为1.5度，适配常规注塑模具的脱模需求，不需要额外做滑块抽芯结构，能有效降低模具加工成本。从安装边界尺寸来看，底部安装基面的长宽尺寸适配常见的57型、66型小型电源变压器的安装孔距，基面厚度控制在3mm，既保证足够的支撑强度，又不会过度占用设备内部的竖向空间，中部挡边的高度比对应变压器铁芯的叠厚低2mm，装配后可在挡边与铁芯之间预留点胶间隙，固定时可填充环氧胶实现构件与变压器的刚性连接，上部凸台的宽度刚好匹配常用的PCB接线端子的安装宽度，引出线可顺着凸台侧面的走线槽直接连接到设备主板，避免走线杂乱造成的绝缘安全隐患。

　　这类结构在建模练习中，重点需要把控各阶梯面的平行度公差，底部安装基面的平面度要求控制在0.1mm以内，否则装配后会出现变压器倾斜、引脚与主板插孔对位不准的问题，挡边的内侧间距公差需控制在±0.05mm，间隙过大会导致变压器固定后仍有晃动空间，间隙过小则会出现铁芯卡装不到位的情况。实际应用中，这类基座多采用阻燃ABS材料注塑成型，表面无需做额外喷涂处理，材料本身的绝缘性能可满足低压电源模块的安规要求，同时材料的抗冲击性能可适配常规工业设备的振动工况，不会因长期振动出现脆断问题。建模过程中需要注意各凸台与基面的衔接处做加厚处理，避免注塑冷却过程中出现缩痕影响装配精度，走线槽的深度设置为1mm，刚好可容纳3根22AWG的引出线，不会出现线缆挤压破损的情况。
