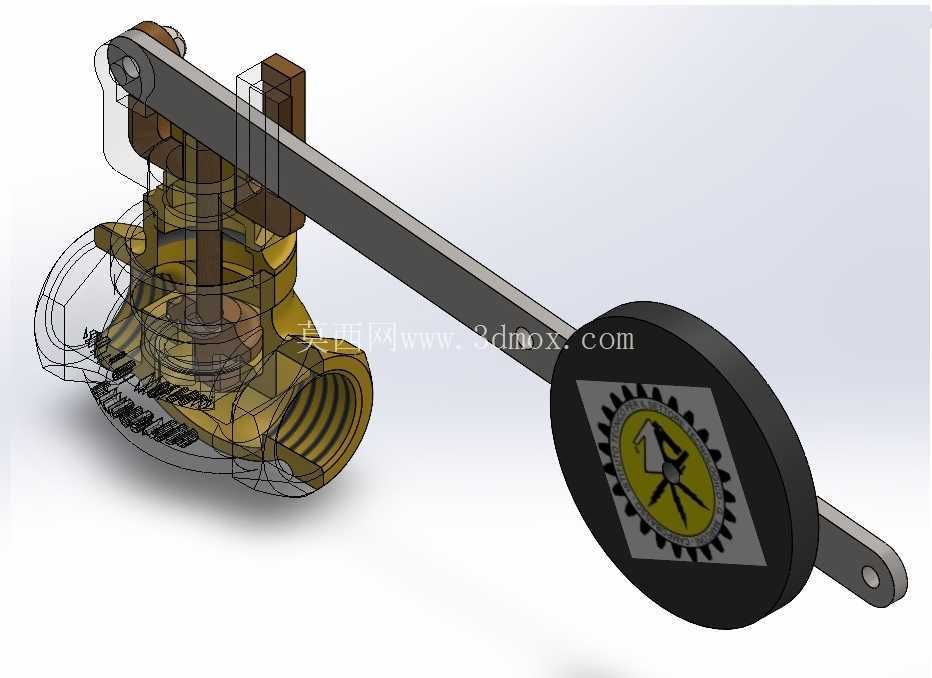

带加长操作手柄的杠杆式安全截止阀结构

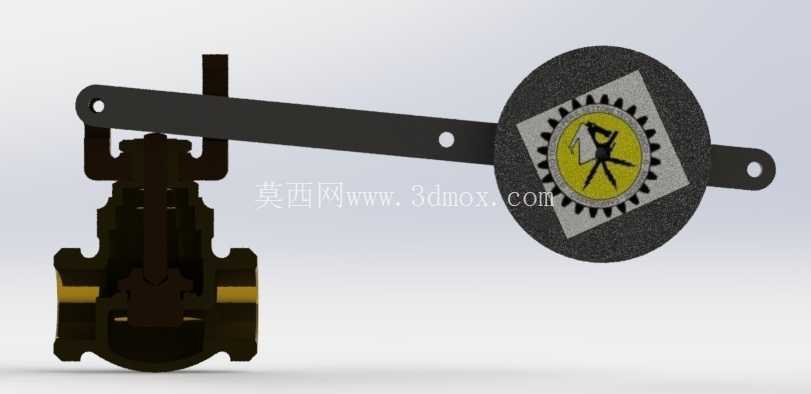

　　这款带加长操作手柄的杠杆式安全截止阀，主要应用在低压流体输送管路系统中，常见于小型蒸汽供热管网、常压给排水管路、小型化工流体输送支路等场景，承担管路通断控制、超压泄压保护的双重作用，区别于普通手轮截止阀，它的杠杆操作结构可以在管路安装位置局促、操作空间不足的场景下，让操作人员站在安全距离外完成阀门启闭动作，避免高温介质泄漏烫伤、高压介质喷溅伤人的风险。从结构设计逻辑来看，阀体采用下进侧出的流道布局，进水端为内螺纹连接结构，可直接对接同规格的外螺纹管路接头，阀座密封面采用锥面贴合结构，相比平面密封具备更好的对中补偿能力，即使阀瓣出现小幅偏斜也能保证密封可靠性，减少长期使用后的内漏概率。

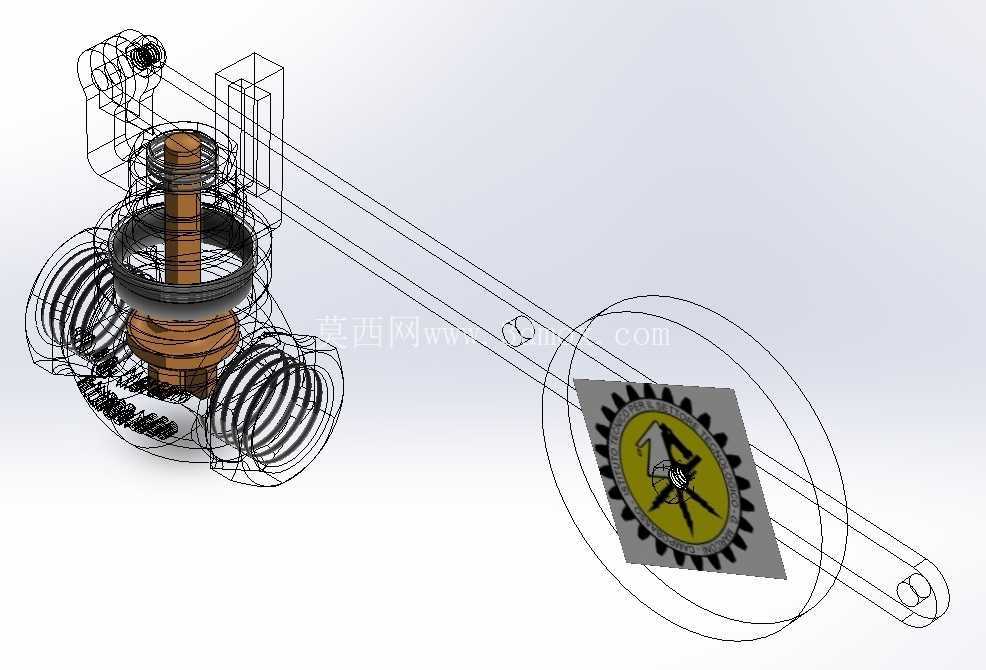

　　阀杆部分采用阶梯轴设计，上部与杠杆机构铰接，下部与阀瓣采用活动连接结构，避免杠杆摆动过程中阀瓣出现卡滞、偏磨的问题，阀杆外部设置的导向衬套可以约束阀杆的运动轨迹，保证启闭过程中阀瓣始终垂直贴合阀座，减少密封面的不均匀磨损。加长操作手柄采用等强度扁钢结构，长度经过力矩匹配计算，操作人员仅需施加较小的下压力即可克服介质压力与弹簧预紧力完成阀门开启，手柄末端的配重圆盘一方面可以平衡杠杆自身重量，避免阀门在无外力作用下出现自行开启或关闭的问题，另一方面圆盘表面的防滑标识可以在光线不足的安装环境下快速识别阀门操作端位置，减少误操作概率。

　　从安装边界来看，阀体主体的径向最大尺寸为螺纹端外径的1.2倍，轴向安装高度从管路中心到杠杆铰接点的距离为阀门口径的2.5倍，手柄处于全关位置时沿管路轴向的延伸长度为阀门口径的6倍，安装时需要预留足够的手柄摆动空间，避免与周边管路、支架发生运动干涉。这款阀门的密封副设计考虑了低压工况的使用需求，阀瓣密封面采用软质密封材料嵌装结构，在0.1MPa到0.6MPa的工作压力区间内可以实现零泄漏密封，相比硬密封结构不需要很高的加工精度就能达到密封要求，降低了零部件的加工成本，同时软质密封件具备可更换性，长期使用出现密封老化后仅需更换密封垫即可恢复密封性能，不需要整体更换阀体。

　　杠杆机构的铰接点全部采用销轴连接，销轴表面做了硬化处理，配合间隙控制在0.1mm到0.2mm之间，既保证铰接转动灵活，又不会因为间隙过大导致操作行程虚位过大，影响阀门的启闭精度。在实际管路布局中，这类阀门通常安装在换热器出口、小型储罐进出管路、蒸汽支管末端位置，既可以作为日常检修的切断阀使用，也可以在管路压力超过设定值时，通过扳动手柄快速泄压，避免管路超压引发的安全事故。建模过程中对内部流道做了等比例还原，可直接用于管路系统的流体阻力仿真计算，验证不同开度下的介质流速、压力损失参数，为管路系统的泵组选型、压力参数设定提供数据支撑，所有运动部件的配合间隙都按照实际装配公差设置，可直接用于生成工程图纸指导零部件加工与装配。
