带倒角镜面特征合金钢精密阀体构件

　　该构件属于流体通路系统中的核心承压连接件，主要应用在中低压液压回路、小型气动控制单元、精密流体计量设备的通路转接位置，日常工况下承担介质导流、通路转接、外接检测元件挂载的作用，区别于常规铸造流道部件，该零件采用合金钢锻坯经多序机加工成型，能适配最高16MPa的静态液压工况，也可在有轻度腐蚀的工业流体环境中长期使用，不会出现普通铸铁件的砂眼渗漏问题。

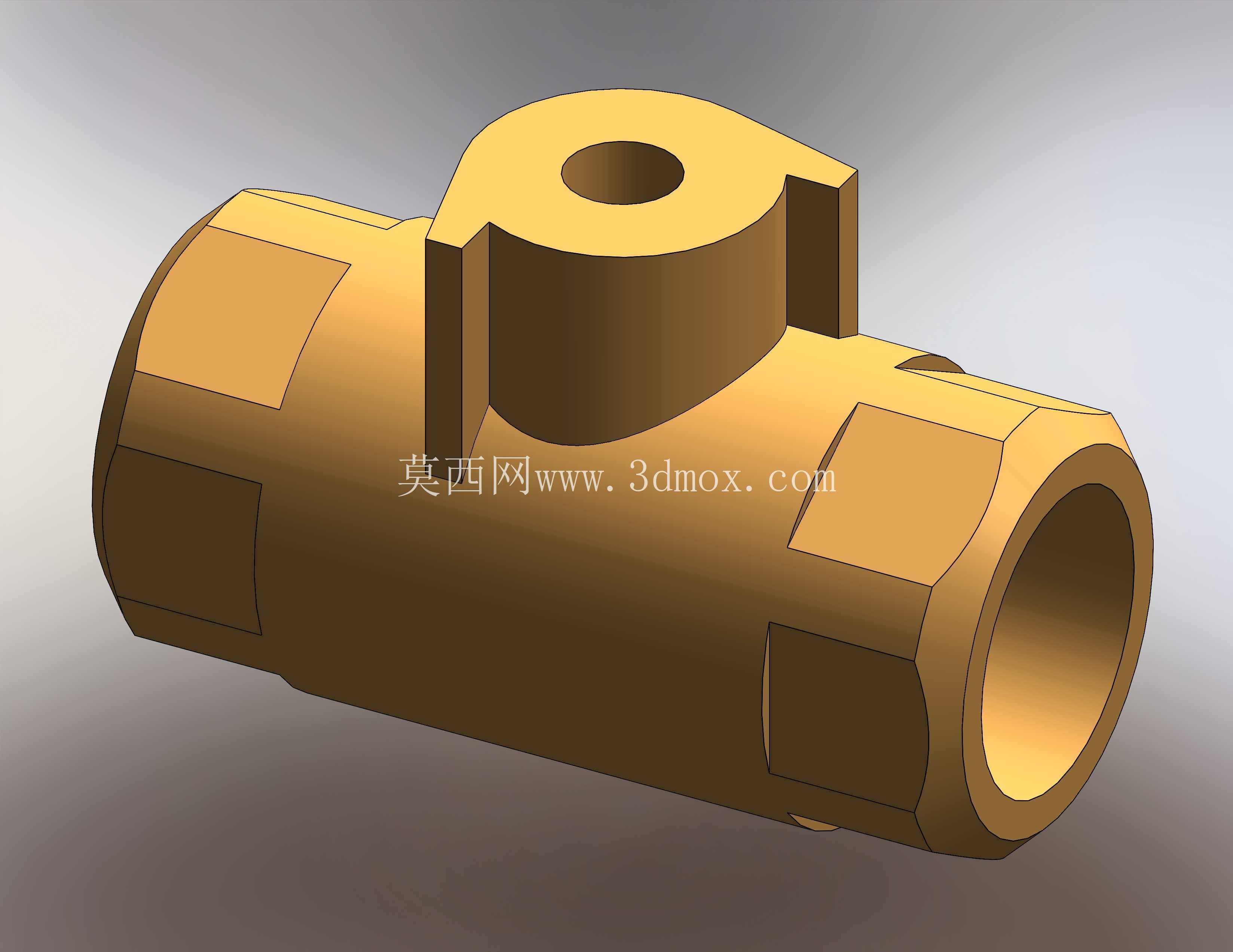

　　从结构设计逻辑来看，主体采用等径中空回转结构作为流道主体，流道内壁全程做镜面抛光处理，粗糙度可达到Ra0.8以下，能最大程度降低流体通过时的沿程阻力，减少介质在流道内的残留堆积，尤其适合输送高洁净度要求的液压油、惰性气体或者精密计量的流体介质，不会因为内壁粗糙挂壁影响计量精度。主体外圆分布的多组平面结构，是专门为安装时的扳手夹持设计的，区别于常规六角结构，这里采用的是间隔分布的平面，既满足了不同安装角度下的扳手夹持需求，又尽可能减少了外圆的切削量，保留了更多基体材料厚度，提升了整体承压能力，避免了全六角结构切削过多导致的局部壁厚不足问题。

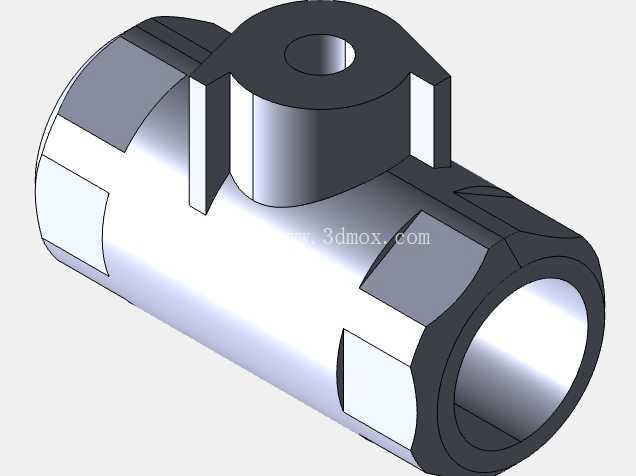

　　构件顶部的凸台结构带中心通孔，是为了外接压力检测元件、温度传感器或者小型溢流阀设计的安装位，凸台与主体衔接位置做了全周R角过渡，同时凸台的两个侧面做了平行铣削，方便安装上部元件时用扳手固定本体，避免安装时本体跟转损伤密封面。所有的棱边位置都做了统一的C1倒角处理，一方面是去除机加工产生的毛刺飞边，避免安装过程中划伤操作人员或者损坏密封件，另一方面倒角结构也能让零件在压入安装座或者对接管路时起到导向作用，不会因为尖锐棱边卡滞损坏密封圈。两端的接口位置做了内止口设计，安装时可以直接嵌入管路接头的密封槽，配合O型圈就能实现端面密封，不需要额外缠绕生料带或者涂抹密封胶，能大幅提升装配效率，也方便后期维护拆解。

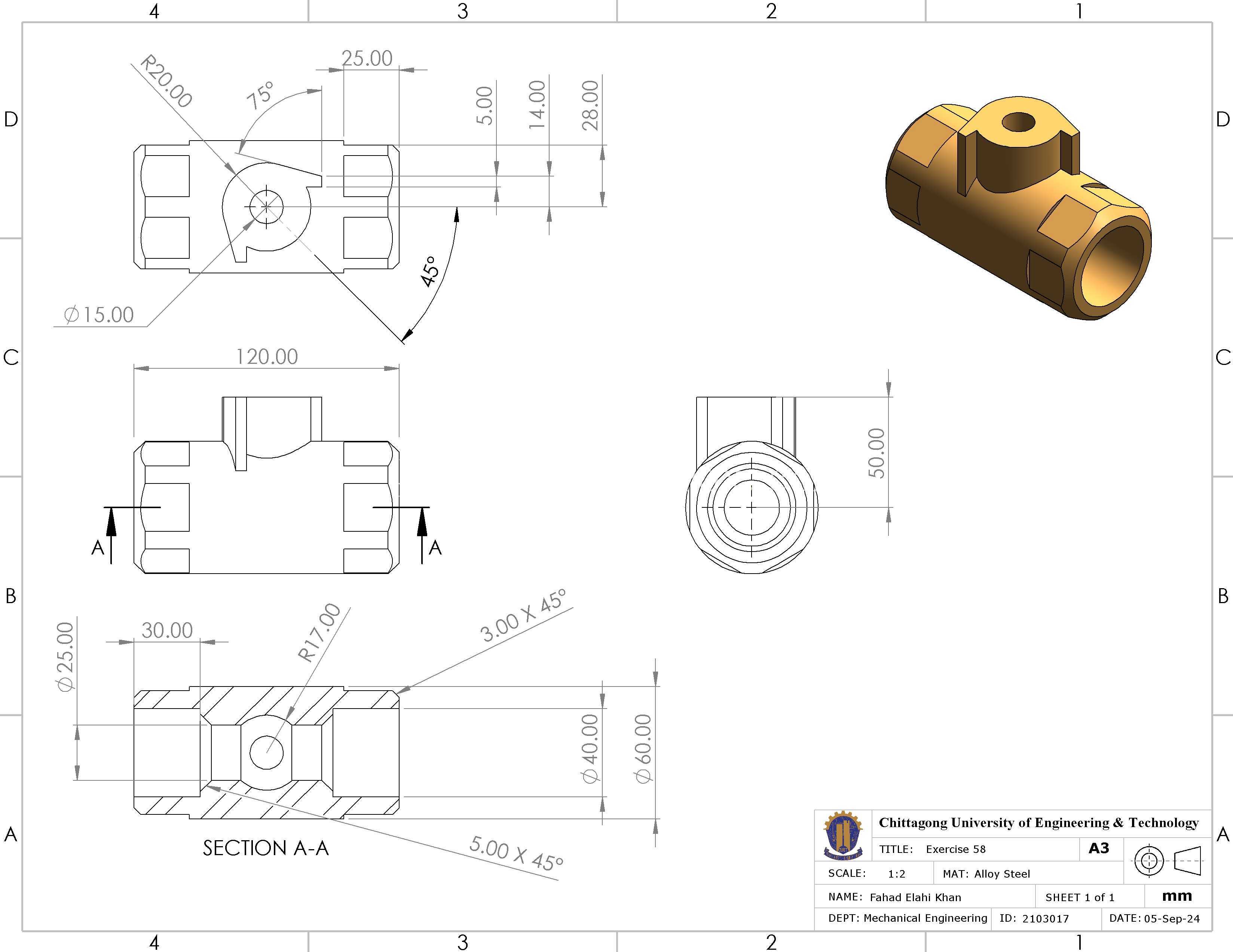

　　从安装边界尺寸来看，主体流道的通径与两端接口的同轴度控制在0.02mm以内，避免了通径错位导致的流阻突变，顶部凸台的中心孔与主流道垂直相交，相交位置做了倒圆处理，减少介质流动时的紊流产生。零件整体的外形尺寸控制紧凑，安装时所需的周边操作空间只需要比外圆最大尺寸大30mm即可，不需要预留过大的拆装空间，适合集成在空间紧凑的阀岛、小型液压动力单元内部。外圆的非配合面做了均匀的氧化处理，配合面和镜面流道做了防锈油封，能满足长期仓储和复杂工况下的使用需求，不会因为短期裸露出现锈蚀问题。

　　在实际选型适配时，需要注意该构件的安装方向，顶部凸台的位置可以根据管路布局选择朝上或者侧装，但不建议朝下安装，避免介质中的杂质沉积在凸台的检测孔内，堵塞检测元件的引压孔。如果用于气体介质工况，可以在凸台接口位置加装小型过滤片，进一步避免杂质进入检测元件。零件的加工基准选择两端的内孔止口和顶部凸台的底面，能保证所有配合面的位置精度，批量生产时的尺寸一致性好，不需要额外做选配修配，能直接上线装配。
