梯形B型带轮动力传动结构设计

　　这套梯形带传动结构，核心采用B型梯形传动带完成跨轴距动力传递，适配常规工业场景下的中低速动力输送需求，常见于小型输送线、轻工加工设备、农用辅助机具的动力链路中，用来在电机端与执行端之间完成转速匹配与扭矩传递，相比平带传动能提供更大的摩擦力，不易出现打滑丢转的问题，相比V带的楔面咬合结构，梯形带的侧边受力更均匀，长期运行的磨损速率更低，维护更换的成本也更可控。

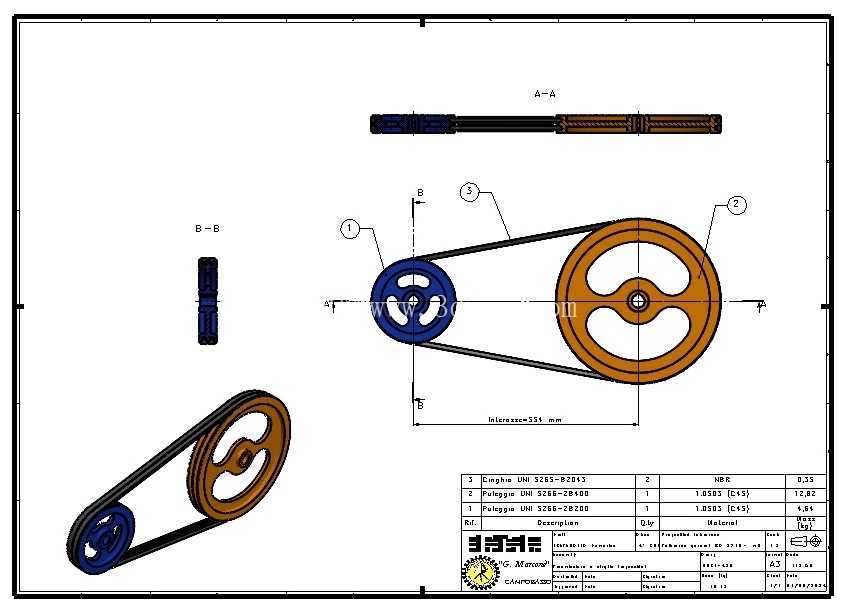

　　从结构设计逻辑来看，这套传动副匹配的带轮基准直径分别为200mm与400mm，对应的传动比为2:1，可直接将输入端的高转速降低为执行端所需的低转速，同时放大输出扭矩，适配多数中小型设备的减速需求。带的有效周长为2043mm，对应的中心距预留了足够的安装调整余量，实际安装时可通过调整两端轴的相对位置，控制带的预紧力在合理区间，既避免预紧力过大导致的轴承受力过载、带体拉伸疲劳，也防止预紧力不足引发的传动打滑、传动效率下降问题。

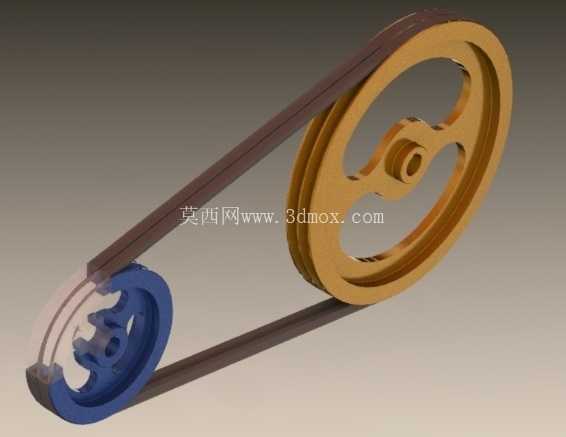

　　大带轮采用辐板式结构设计，轮缘处加工有与B型梯形带匹配的梯形轮槽，槽角精度控制在标准公差范围内，保证带体与轮槽的侧面完全贴合，受力均匀；轮毂位置设计有标准轴孔与键槽结构，可直接与输出轴通过平键连接传递扭矩，辐板上的镂空结构在保证整体结构强度的前提下，有效降低了带轮自身的转动惯量，减少设备启停阶段的惯性冲击，同时也降低了整体重量，节约加工材料成本。小带轮采用整体式实心辐板结构，因为自身直径较小，实心结构的刚性更足，高速运转时的动平衡表现更优，不会因为辐板镂空带来的质量分布不均引发振动问题，轮槽的加工精度与大带轮保持一致，保证带体在两轮之间运行时不会出现偏磨、掉带的问题。

　　实际应用中，这套传动结构的安装边界需要重点关注：首先是两带轮的端面平行度必须控制在允许公差范围内，否则带体运行时会出现轴向窜动，加剧带体侧边的磨损，严重时甚至会出现带体从轮槽中脱出的故障；其次是中心距的调整范围需要覆盖带长的公差区间，安装时要预留张紧调整的空间，通常会在电机安装座位置设计长条形安装孔，方便调整位置控制预紧力；另外带轮安装完成后需要做静平衡校验，尤其是直径400mm的大带轮，自身质量较大，若静平衡不合格，高速运转时会产生周期性振动，传递到设备机架上会引发整机共振，影响设备的运行精度与使用寿命。

　　从功能特性来看，梯形带传动本身具备一定的过载缓冲能力，当执行端出现瞬时过载时，带体与轮槽之间会产生轻微打滑，能够对后端的传动部件起到一定的保护作用，避免刚性传动下的零件过载断裂问题；同时梯形带的传动过程噪音更低，不需要额外的润滑维护，日常运维只需要定期检查带体的磨损情况、预紧力是否合适即可，相比齿轮传动、链传动的维护成本更低，适合在开放环境下的中小型设备中使用。设计过程中也充分考虑了带体的弯曲疲劳问题，小带轮的基准直径选取符合B型带的最小直径要求，避免带体在小带轮处弯曲应力过大，大幅延长带体的使用寿命，正常工况下的带体更换周期可以达到数千运行小时，减少设备停机维护的频次。
