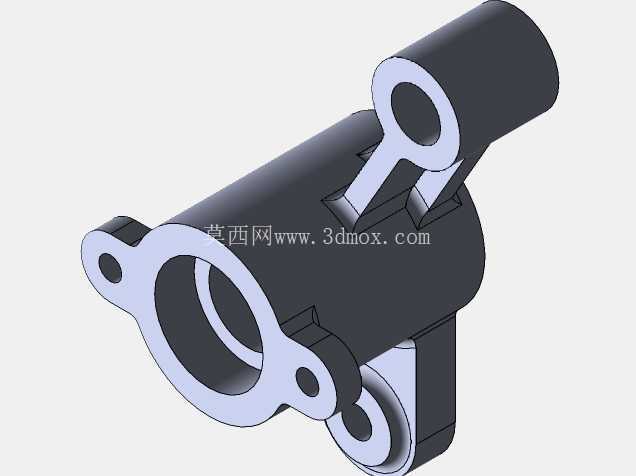

带安装耳座的筒式机械连接构件

　　在中小型液压执行机构、气动管路排布以及轻型设备的铰接支撑场景中，这类带多组安装耳座的筒式构件是十分常见的连接载体，它既承担着介质通路的导向作用，也需要为相邻部件提供稳定的铰接支撑点位，很多时候还会作为设备外壳的局部定位基准，直接影响整套机构的装配精度与运行稳定性。从结构本身来看，主体采用等径圆筒作为核心基体，筒壁厚度经过受力核算，既能够满足内部介质流通时的耐压需求，也不会因为壁厚过大造成不必要的重量冗余，适合在对整机重量有控制要求的移动类小型设备上使用。

　　筒身一端设置的法兰式凸缘上均匀分布了三个安装孔，孔位的角度排布经过匹配计算，能够在装配时抵消相邻部件传递来的径向扭转力，避免长期运行后连接螺栓出现剪切疲劳，凸缘的端面加工有定位止口，装配时可以直接嵌入对接部件的凹槽内，不需要额外调整同轴度，能有效缩短现场装配的调校时间。筒身侧面延伸出的单耳铰接座，孔位轴线与筒体主轴线保持平行，耳座与筒壁之间设置了渐变式的加强筋，筋条的厚度从耳座根部向筒壁方向平滑过渡，不会出现应力集中的直角拐点，在承受铰接部件的摆动力时，载荷可以顺着筋条均匀分散到整个筒壁上，避免耳座根部出现断裂隐患。

　　筒身下方设置的凸块结构带有两个垂直方向的安装孔，既可以作为整个构件的辅助固定点位，也能用来安装行程触发类的感应元件，不需要在筒壁上额外钻孔破坏基体结构，预留的安装面平面度控制在合理范围内，能保证感应元件的检测距离稳定，不会因为装配面倾斜出现信号误触发的问题。设计这类构件的时候，首先要明确内部通路的通径要求，根据流通介质的压力、流速确定筒体的内径与壁厚，再结合相邻部件的运动轨迹确定各个安装耳座的伸出长度与孔位坐标，所有安装孔的位置度公差需要控制在装配允许的范围内，避免出现装配干涉。

　　安装边界方面，筒体的轴向总长度需要匹配相邻两个对接部件的间距，侧面耳座的外伸长度不能超出设备的整体安装轮廓，下方凸块的高度要预留出紧固件的操作空间，保证装配时扳手可以顺利到达螺栓位置，不需要额外拆卸周边部件就能完成安装作业。实际应用中，这类构件常出现在小型工程机械的操纵连杆机构、自动化生产线的气动执行单元、轻型输送设备的铰接支撑部位，它不需要复杂的加工工艺，采用常规的铣削、钻削工序就能完成加工，材料可以根据使用场景选用普通碳钢或者铝合金，碳钢材质适合承载要求较高的场合，铝合金材质则适合对重量敏感的便携类设备。在建模过程中，所有的倒角、圆角都按照实际加工要求设置，没有出现无法加工的尖锐内角，各个安装孔的深度、孔径都匹配标准紧固件的尺寸，不需要二次加工就能直接投入生产，结构上没有冗余的设计元素，每一处凸台、筋条都承担着对应的受力或者安装功能，不会为了外观增加不必要的结构，完全从工程实用的角度出发完成整体构型。
