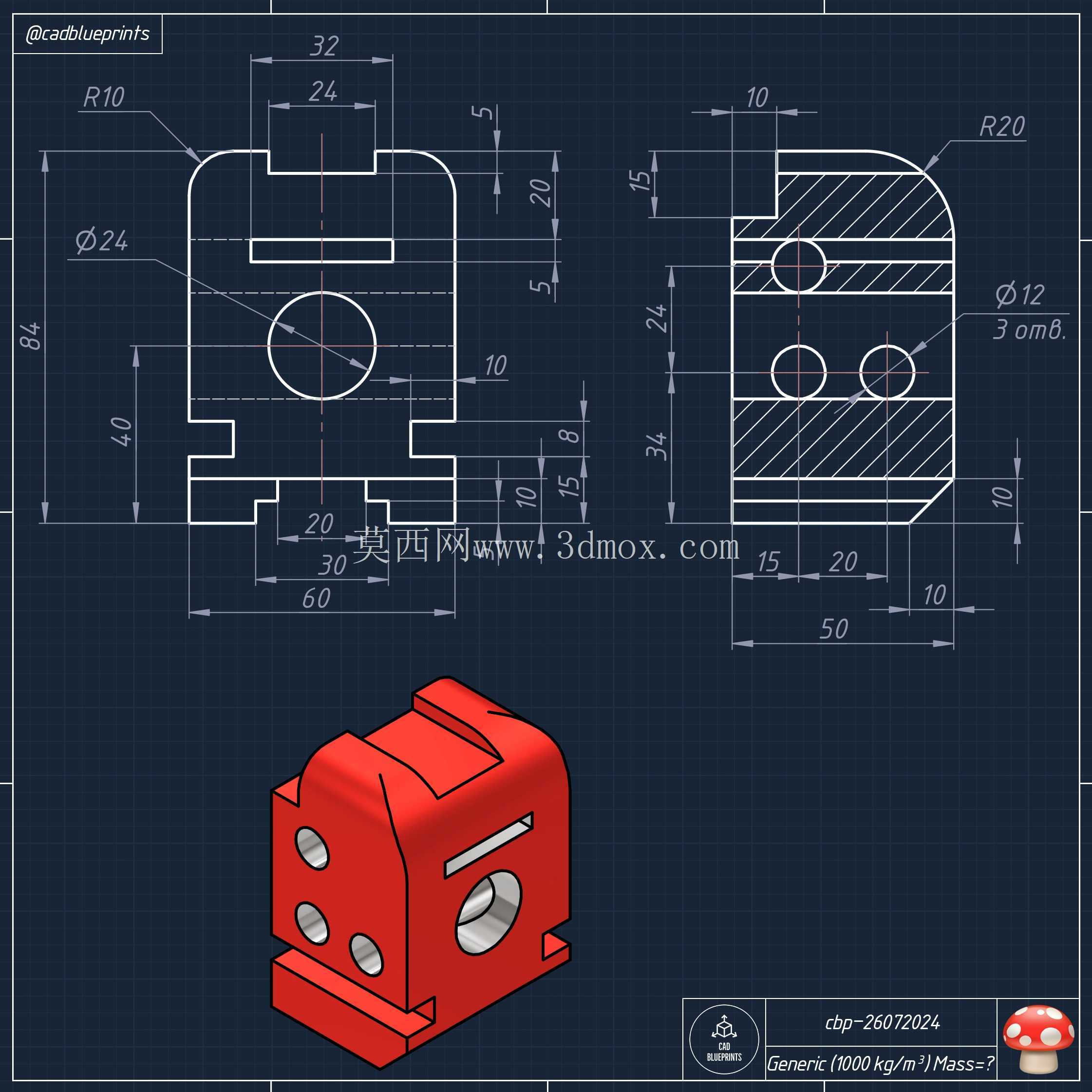

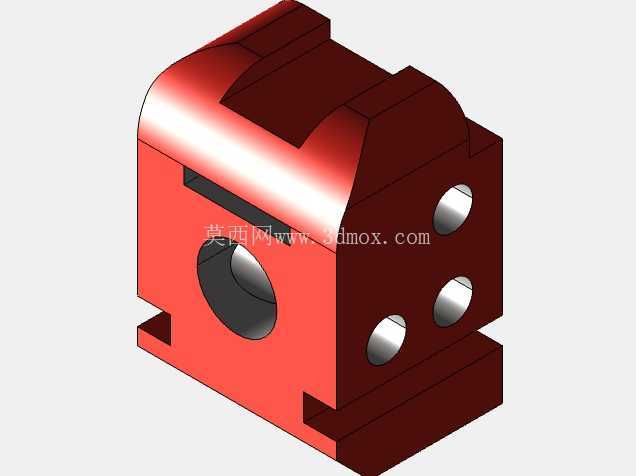

红色块状电源变压器练习结构件

　　这款红色块状结构件是面向电气装配场景设计的电源变压器安装承载构件，日常在低压配电控制柜、小型工业设备供电模块、桌面式工控装置内部都能见到这类构件的应用，核心作用是承载变压器核心绕组单元，同时提供稳定的安装定位基准，避免设备运行过程中因振动、外力磕碰导致绕组移位、接线松脱等故障。从结构设计逻辑来看，构件整体采用一体化块状构型，没有多余的外露悬臂结构，所有边角都做了圆弧过渡处理，一方面是为了降低注塑或者压铸成型过程中的应力集中问题，减少成型后构件出现翘曲、开裂的概率，另一方面也能避免装配过程中尖锐边角划伤操作人员的手部、或是割破接线绝缘层。

　　构件正面预留的三个圆形通孔，是为绕组引出线预留的穿线通道，孔位的排布间距严格对应常规小型电源变压器的次级接线端子位置，穿线后可以在孔位周边点胶固定线材，避免线材受外力拉扯时直接作用在接线端子上，降低脱焊风险。侧面的大尺寸圆形沉台，是为变压器磁芯端盖预留的安装定位位，沉台的深度刚好匹配磁芯端盖的凸台高度，装配时磁芯端盖可以直接嵌入沉台内，不需要额外做径向定位，就能保证磁芯与绕组的同轴度，减少磁路漏磁带来的效率损耗。

　　构件底部的凸台式安装基座，是整个构件的安装定位核心，基座上的凹槽结构对应控制柜安装板上的标准卡装导轨，不需要额外打螺丝就能快速卡装固定，同时凹槽的尺寸公差控制在0.1mm范围内，卡装后不会出现横向窜动，保证长期运行的结构稳定性。构件顶部的开槽结构，是为绕组散热预留的气流通道，当变压器带载运行时，绕组产生的热量可以通过顶部开槽形成的烟囱效应快速散出，避免热量在构件内部积聚导致绕组温度过高，延长绝缘层的使用寿命。在建模过程中，首先要确定的是安装基座的尺寸边界，因为这部分直接决定了构件能不能适配标准的电气安装导轨，基座的宽度、凹槽的深度与宽度都要严格遵循电气安装的通用规范，不能随意调整尺寸，否则会出现无法安装的问题。

　　其次是侧面磁芯沉台的位置度要求，沉台的中心必须与内部绕组容纳腔的中心保持同轴，偏差不能超过0.05mm，否则磁芯装配后会出现气隙不均的问题，直接影响变压器的电气性能。正面的穿线孔位需要做倒角处理，避免穿线时孔壁的锐边割破线材的绝缘皮，造成短路隐患。整体结构的壁厚保持均匀，控制在2.5mm到3mm之间，避免壁厚差异过大导致成型时出现缩痕、气泡等缺陷，同时也能保证构件整体的结构强度，在承受绕组与磁芯的总重量时不会出现变形。这类构件在实际选型应用时，首先要确认内部容纳腔的尺寸是否匹配所选变压器绕组的外形尺寸，其次要核对安装基座的卡装规格是否适配现场的安装导轨，还要确认穿线孔的数量与直径是否满足接线数量与线径的要求，避免出现装配干涉的问题。对于结构设计从业者来说，这类看似简单的块状电气构件，其实每一处结构细节都对应着实际装配、使用过程中的具体需求，没有多余的设计特征，每一个孔位、每一处凸台、每一个开槽都有其明确的功能作用，建模过程中不能只追求外形相似，更要理解每一处结构背后的工程逻辑，才能保证建出来的模型具备实际的生产参考价值，而不是单纯的外观展示模型。
