210W功率APT驱动电源装置结构设计

　　在工业控制、小型伺服驱动、精密测试设备的供电链路里，这类210W功率等级的APT驱动装置承担着前端电能转换、后端负载稳定驱动的核心作用，区别于通用开放式开关电源，该款驱动采用全封闭金属壳体封装结构，能够适配车间多尘、存在轻度油污、有常规机械振动的安装场景，在自动化产线的分布式驱动节点、小型专用设备的内置供电模块、户外便携检测仪器的电源转换单元中都能看到同结构产品的应用。从结构设计逻辑来看，壳体采用拉伸铝型材搭配两端端盖的组合形式，主体壳体的侧壁承担散热翅片的功能，无需额外加装散热风扇即可满足210W额定功率下的自然散热需求，避免了风扇带来的积尘、寿命短板、运行噪音问题，适配长期无人值守的设备安装场景。底部延伸出的带安装孔固定耳，是结构设计里兼顾安装便捷性与空间利用率的细节，固定耳与主体壳体为一体化折弯成型结构，两个安装孔的孔位公差按照通用工业电气安装标准预留，既可以通过螺栓直接固定在设备的电气安装板上，也能搭配标准导轨卡扣实现DIN导轨的快速挂载，适配不同设备的内部安装布局。壳体表面的丝印区域预留了型号标识、参数标注、接线提示的印刷位置，实际生产中可直接在壳体氧化层表面进行激光打标，不会因为长期摩擦、油污侵蚀出现标识脱落的问题，方便后期设备维护时的型号识别与故障排查。

　　内部腔体的空间预留充分考虑了安规距离要求，高压输入区域与低压输出区域之间预留了足够的绝缘间隙，可内置EMI滤波电路、整流桥、功率变换模块、输出稳压电路，同时腔体边角位置预留了灌封槽，对于有防潮、抗振要求的特殊应用场景，可直接进行环氧树脂灌封处理，提升装置在恶劣工况下的运行可靠性。从安装边界尺寸来看，该装置的主体截面为规整矩形，整体长度方向的固定耳突出量经过精准核算，安装后不会超出常规电气柜内的元件排布间距，壳体高度方向的尺寸适配薄型设备的内置安装需求，不会因为电源模块的体积占用挤压其他功能元件的布局空间。

　　接线端的位置设计在壳体的一端端盖上，端盖上预留了标准的防水格兰头安装位，接线完成后可实现IP54级别的端面防护，避免设备运行过程中冷却液飞溅、粉尘侵入导致的电路短路问题。在实际选型适配过程中，这类封闭结构的驱动电源相比开放式PCB电源，能够省去额外设计电源防护外壳的步骤，结构工程师在进行设备整体布局时，可直接按照该模型的安装尺寸预留装配空间，无需额外考虑电源模块的防护、散热结构设计，大幅缩短设备的研发周期。同时该结构的通用性较强，同尺寸壳体可适配150W到250W区间的不同功率等级驱动电路，仅需调整内部元器件排布即可实现不同参数的产品衍生，减少了壳体开模的种类，降低生产环节的物料管理成本。

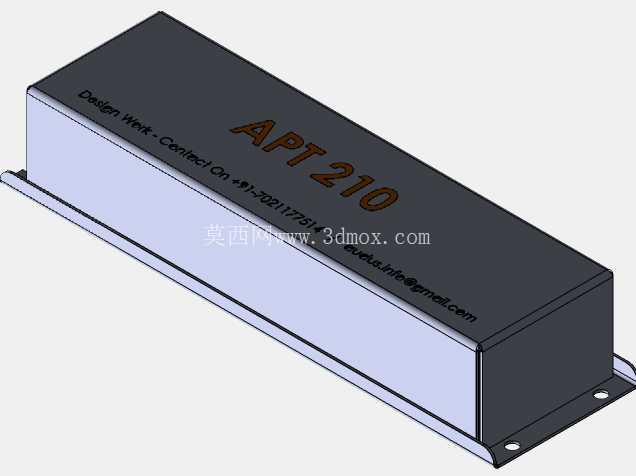

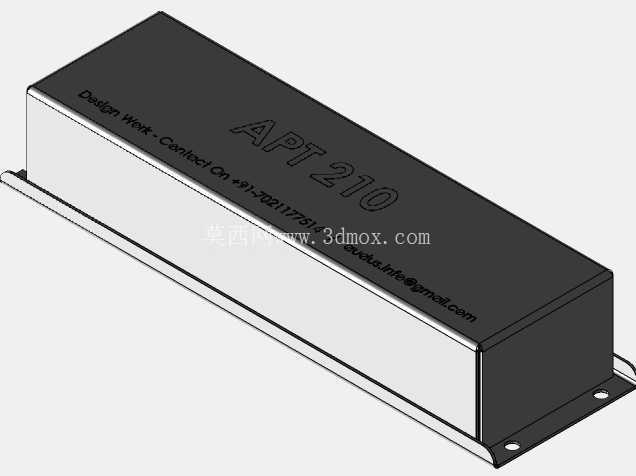

　　在三维建模过程中，该模型完整还原了壳体的折弯圆角、安装孔的倒角、端盖与主体的配合止口、固定耳的平面度细节，结构工程师可直接将该模型导入装配体中进行干涉检查，模拟实际安装过程中的螺栓装配空间、接线操作空间，验证整体布局的合理性，避免实际生产装配时出现元件干涉、操作空间不足的问题。对于需要进行设备热仿真的场景，该模型的壳体壁厚、散热面面积都按照实际产品参数建模，可直接赋予铝型材材质参数进行热传导仿真，验证额定功率运行下的壳体温度是否在安全范围内，为热设计优化提供准确的模型基础。
