电源变压器用塑料安装固定支架结构

　　这款结构件是小型电源变压器配套的安装固定支架，日常在低压工控电源、小型家电内置供电模块、消费电子适配器内部的变压器装配场景中大量使用，核心作用是完成变压器磁芯与绕组的定位约束，同时在变压器与设备安装基面之间形成绝缘隔离，避免绕组引脚与金属机壳直接接触引发的爬电、短路风险，也能缓冲设备运输、运行过程中产生的振动，防止变压器磁芯松动、绕组引线脱焊。

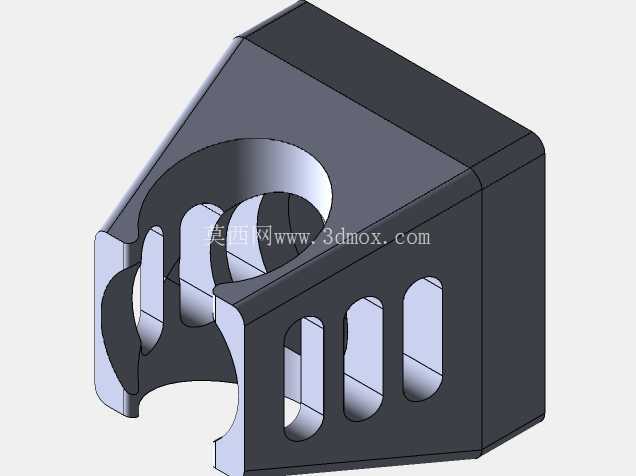

　　从实际装配需求出发，这个支架的设计完全围绕小型EI型或者开放式环形变压器的安装边界展开，整体采用带圆角的方块式基座结构，边角做了R2左右的倒圆角处理，既避免注塑生产时的应力集中问题，也能防止装配时尖锐边角划伤操作人员、割破绕组外层的绝缘胶带。支架一侧设计了半开放的圆弧承托槽，槽体内径匹配常见的20W-50W小型电源变压器的磁芯外径，承托槽边缘做了三个等距分布的分隔筋，筋条厚度1.2mm，刚好可以卡入变压器磁芯与外层绕组的间隙中，不需要额外点胶就能完成周向定位，装配时直接将变压器顺着槽口推入即可，不需要复杂的工装辅助，能有效提升产线装配效率。

　　支架的另一侧是平整的安装基准面，面上开了三个长圆形的减重透槽，槽宽4mm，长度12mm，均匀分布在立面上，这部分设计一方面是减少塑胶原料的用量，降低单件生产成本，另一方面是形成通风散热的通道，变压器工作时产生的热量可以通过透槽快速散出，避免热量在支架与变压器之间积聚，加速绕组绝缘层的老化。透槽的边缘都做了0.5mm的倒角，没有飞边毛刺，不会在装配时刮伤变压器外层的绝缘漆层。承托槽的两侧延伸出两个带卡扣的定位爪，卡扣的倒扣量设计为0.8mm，刚好可以卡在变压器磁芯的端面上，推入到位后会发出清晰的卡扣到位声响，操作人员不需要额外检查就能确认装配到位，卡扣的根部做了加厚的圆角过渡，能承受多次拆装而不发生断裂，满足售后维修时的拆卸需求。

　　安装边界方面，这个支架的整体外形尺寸控制在35mm30mm28mm范围内，适配的安装空间只需要预留40mm见方的区域即可，支架底部预留了两个直径3mm的螺丝过孔，孔位中心距25mm，可以直接用M3的自攻螺丝固定在设备的塑胶壳体或者PCB板的安装柱上，过孔周围做了1mm厚的凸台加强，避免螺丝锁附时压力过大导致支架开裂。承托槽的圆弧面与支架安装基面的垂直度控制在0.1mm以内，保证变压器安装后引脚与PCB板的焊盘位置对齐，不会出现引脚偏位无法插装的问题。

　　从结构设计的合理性来看，这个支架的壁厚整体均匀控制在1.8mm，没有出现壁厚突变的区域，注塑生产时不会产生缩痕、气泡等缺陷，成型周期短，适合大批量生产。分隔筋与承托槽的连接位置都做了圆弧过渡，避免应力集中导致的筋条断裂，在承受10N的侧向推力时不会出现塑性变形，能满足变压器在设备内部的固定强度要求。支架的材质选用阻燃ABS，满足UL94-V0的阻燃等级，即使变压器出现异常过热的情况，也不会引燃支架，提升供电模块的整体安全性能。在实际选型使用时，只需要匹配对应功率变压器的磁芯外径，确认安装孔位与设备内部的安装柱位置对齐即可直接使用，不需要额外做结构修改，能大幅缩短小型电源模块的开发周期，减少结构设计的重复工作量。
