腰型双安装孔定位连接座结构设计

　　在自动化产线的工装夹具、小型机电设备的模组拼接场景里，这类腰型结构的连接固定件是出镜率极高的基础零件，很多刚入行的结构设计师容易忽略这类小零件的设计细节，往往在装配阶段才发现安装干涉、定位偏移的问题，反而拖慢整机组装的进度。从实际使用场景来看，这类零件主要承担两个核心作用，一是作为两个平行模组之间的间隔支撑，控制两个安装面之间的垂直间距，二是通过自身的两个安装孔完成与相邻构件的锁紧固定，中间的大尺寸通孔则是为了避让穿过的轴类、管路类零件，避免装配时出现空间干涉。

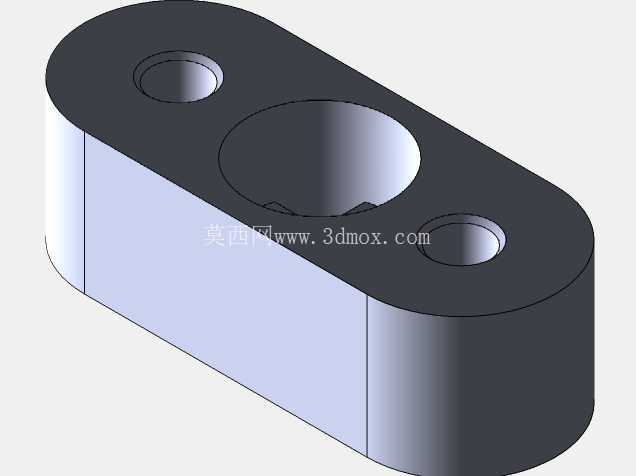

　　设计这类零件的时候，首先要明确安装边界的约束：整体采用长圆形的腰型外轮廓，两端做圆弧过渡，没有尖锐的直角棱边，一方面是减少加工时的应力集中，另一方面也避免装配过程中锐边划伤操作人员或者相邻的线缆、密封件。零件主体为等厚度的块状结构，上下两个端面要求平面度控制在合理范围内，保证锁紧后与安装面完全贴合，不会出现倾斜导致的锁紧应力集中。两端的安装孔为沉头结构，沉头深度刚好匹配对应规格内六角螺钉的头部高度，保证螺钉锁紧后头部不会高出零件端面，避免突出的螺钉头与周边运动部件发生刮蹭。中间的大通孔为直孔结构，孔壁与两端安装孔的中心距需要严格控制公差，因为这个中心距直接决定了相邻两个安装点的位置精度，如果公差放得太宽，装配时会出现螺钉无法顺利穿入安装孔的问题，很多新手设计时只标注外形尺寸，忽略孔位的位置度公差，往往在打样装配时才发现孔位偏斜，导致零件报废。

　　从安装适配的角度来说，腰型的外轮廓设计相比方形轮廓更节省安装空间，两端的圆弧结构可以在安装空间受限的场景下，避开周边的凸起结构，不需要额外预留方形零件的直角避让空间。零件的厚度尺寸需要根据实际承受的锁紧力来选型，太薄的话锁紧时容易出现变形，导致支撑面不平，太厚则会增加不必要的重量和材料成本，常规工况下这类支撑连接座的厚度会根据通孔的直径做匹配，保证孔壁有足够的强度承受侧向的挤压力。另外在细节设计上，所有孔的边缘都做了微小的倒角处理，一方面是去除机加工产生的毛刺，另一方面也方便装配时螺钉、轴类零件的顺利导入，不需要反复对准孔位，提升装配效率。

　　在实际的设备维护场景里，这类标准化的连接座可以快速替换，不需要对周边结构做修改，因为其安装孔位、外形尺寸都做了统一的规格适配，当零件出现磨损或者锁紧失效时，只需要拆下两端的螺钉就可以完成更换，大幅降低设备的停机维护时间。很多人觉得这类小零件结构简单不需要仔细建模，实际上恰恰是这类基础连接件的尺寸精度，决定了整台设备的装配精度，比如在3C产品的组装工装里，这类连接座的孔位公差往往要控制在0.02mm以内，否则会导致整个工装的定位基准偏移，最终加工出来的产品尺寸超差。建模的时候需要特别注意沉头孔与直孔的同轴度，还有两个安装孔相对于中间通孔的对称度，这些形位公差虽然不会在三维模型上直接显示，但会直接影响后续零件加工的工艺合理性，如果对称度偏差太大，加工时即使孔位尺寸合格，安装后也会出现整体偏斜的问题。

　　另外从材料选型的角度，这类零件一般会选用铝合金或者碳钢做表面处理，铝合金材质重量轻、不易生锈，适合用在对重量有要求的移动模组上，碳钢材质强度更高，适合用在承受较大锁紧力、有一定冲击载荷的固定工位上，三维建模时不需要额外标注材料，但结构尺寸的设计要预留出表面处理的厚度余量，比如做阳极氧化或者发黑处理的话，尺寸会有微小的变化，设计时要提前考虑这个余量，避免处理后尺寸超出公差范围。还有一个容易被忽略的设计点是零件的棱边倒钝，很多新手建模时会把所有棱边都做成直角，实际上加工出来的零件棱边会有锋利的毛刺，不仅容易划伤人，在安装时如果和密封件接触，还会划伤密封胶条导致密封失效，所以所有非配合的棱边都要做微小的倒角或者圆角处理，这个细节虽然不影响零件的功能，但会直接影响零件的实际使用体验。
