三槽梯形齿传动带轮结构设计

　　在工业传动系统的布局中，梯形带轮是依靠带与轮槽侧面的摩擦力传递动力的核心部件，这类三槽结构的梯形带轮，多用于需要多根V带并联承载的中大功率传动场景，常见于农业机械、轻工输送设备、小型机床主轴传动、空压机动力输入端等工况，能够在中心距较大的传动布局下，实现平稳的动力传递，同时具备一定的缓冲吸振能力，降低传动链的冲击载荷对动力端和负载端的损伤。

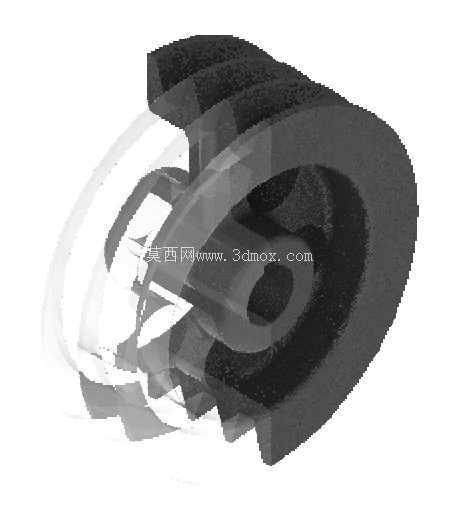

　　从实际功能特性来看，这款三槽梯形带轮的轮槽截面严格匹配标准梯形V带的楔角尺寸，每道轮槽的槽间距经过精准核算，避免多根带运行过程中出现相互摩擦、挤压的问题，保证每根传动带的受力均匀性，延长皮带的实际使用寿命。轮体采用辐板式轻量化结构，而非实心轮坯设计，在保证轮体整体结构强度、满足额定扭矩传递要求的前提下，有效降低了轮体自身的转动惯量，减少设备启动阶段的惯性冲击，同时也降低了材料消耗，适配批量生产的成本控制要求。轮毂位置的中心孔为安装基准孔，孔壁可根据实际装配需求加工键槽，通过平键与传动轴实现周向固定，传递额定扭矩，轮毂的轴向长度经过合理设计，保证与轴的配合接触面积足够，避免运行过程中出现轮体偏摆、轴向窜动的问题。

　　在设计思路层面，这类带轮的轮槽工作表面粗糙度需要控制在合理区间，既不能过于光滑导致摩擦力不足出现打滑丢转，也不能过于粗糙加剧皮带的磨损。轮缘的外侧设置有挡边结构，能够防止传动带在运行过程中尤其是设备启停、负载波动时出现脱槽的故障，提升传动系统的运行可靠性。轮体的各道轮槽需要保证同轴度公差，确保多根皮带运行时的线速度一致，避免出现单根皮带过载打滑、其余皮带负载不足的偏载问题，这也是多槽带轮设计过程中需要重点控制的形位公差要求。

　　从安装边界与尺寸适配角度来说，这款三槽带轮的外径尺寸适配对应型号梯形带的最小包角要求，在常规的中心距设计下，能够保证小带轮端的包角不低于传动设计规范要求的阈值，避免因包角过小导致传动效率下降、打滑失效。轮体的轴向总宽度由槽数、槽间距以及两侧挡边的宽度共同决定，安装时需要保证带轮的端面与传动轴的轴线垂直，误差控制在允许的范围内，否则会导致皮带单侧磨损加剧，大幅缩短皮带更换周期。轮毂内孔的尺寸公差按照基孔制配合要求选取，与传动轴的过渡配合能够保证装配的便利性，同时避免运行过程中出现孔轴配合松动导致的键槽剪切失效。

　　在实际工况应用中，这类三槽梯形带轮通常搭配对应型号的普通V带使用，传递的功率范围覆盖数千瓦到数十千瓦的区间，相比平带传动具备更大的传动比范围，同时不需要过高的张紧力，能够降低传动轴的径向载荷，延长轴承的使用寿命。在日常维护过程中，只需要定期检查皮带的张紧度、轮槽的磨损情况即可，不需要复杂的润滑维护，对使用环境的要求较低，在多粉尘、一定湿度的车间环境下也能稳定工作，是通用机械传动场景中应用非常广泛的动力传递部件。在建模过程中，轮槽的截面轮廓需要严格遵循对应带型的标准尺寸，包括槽的深度、槽口宽度、楔角角度、槽底圆角等细节，才能保证后续生产加工出的零件能够与标准皮带完美适配，不会出现装配卡滞、接触面积不足等问题；辐板与轮缘、轮毂的连接处都设置了过渡圆角，避免应力集中导致轮体在交变载荷下出现疲劳裂纹，提升零件的整体结构强度和疲劳寿命。
