带斜向定位槽的块状安装基座结构设计

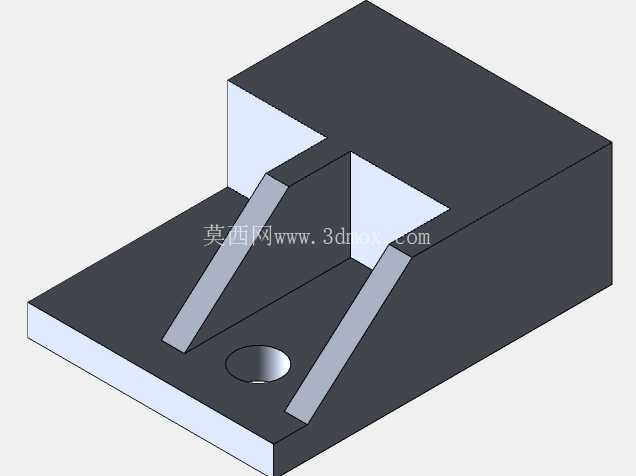

　　在小型工装夹具、桌面级实验台架以及轻型电子设备的安装固定场景中，这类带斜向定位槽的块状基座是十分常见的支撑定位零件，它不需要复杂的传动结构，核心作用是为需要斜向导向、斜向定位的配套零件提供稳定的安装基准，同时承担垂直方向的载荷承载，避免配套部件在运行过程中出现偏移、窜动的问题。从结构设计逻辑来看，整个基座采用一体化块式结构，底部为平整的矩形安装面，能够直接贴合在设备安装平台或者工装基板上，底部预留的沉孔可以穿入固定螺栓，将整个基座牢牢锁死在安装面上，沉孔的设计能够让螺栓头部完全没入基座内部，不会突出基座表面干涉其他部件的运动轨迹。

　　基座主体向上延伸出两块对称的斜向立板，两个立板之间形成的V型导向槽，槽面的倾斜角度经过精准计算，刚好匹配配套滑动件的导向角度，槽面的平面度要求控制在合理范围内，保证配套滑块在槽内滑动时不会出现卡滞、偏磨的问题，斜向立板与底部基座的连接处做了自然的过渡衔接，没有尖锐的应力集中棱角，能够在承受斜向载荷时分散应力，避免长期受力后连接处出现开裂变形的问题。基座后侧的凸起挡块结构，主要作用是限制滑动件的最大行程，当配套滑块沿着斜槽滑动到上止点时，会被后侧挡块挡住，避免滑块脱出导向槽，挡块的端面与斜槽的末端保持垂直，能够均匀承受滑块撞击时的冲击力，不会因为局部受力过大出现崩损。

　　在实际选型应用时，需要重点核对基座的整体安装边界，底部矩形的长宽尺寸要匹配安装平台的预留安装孔位，斜槽的开口宽度、倾斜角度要和配套的滑动部件完全契合，基座的整体高度要满足设备的安装高度差要求，避免安装后出现部件干涉、行程不足的问题。这类基座通常会采用硬质铝合金或者普通碳钢加工制作，铝合金材质的基座重量轻、不易生锈，适合用在桌面实验设备、轻型检测工装这类对重量有要求的场景，碳钢材质的基座强度更高、耐磨性更好，适合用在有一定冲击载荷、频繁滑动的生产工装场景中。设计这类基座的三维模型时，首先要确定底部安装面的基准坐标，所有的结构特征都以底部安装面为基准进行搭建，先拉伸出基座的整体块体轮廓，再切除出中间的斜向导向槽，之后加工出底部的安装沉孔，最后对所有的棱边做倒角处理，避免加工后留下锋利的边角，建模过程中要重点保证两个斜向槽面的对称度，以及槽面与底部安装面的角度公差，否则加工出来的零件会出现导向卡滞、安装错位的问题。在实际装配过程中，安装基座前需要先清理安装平台表面的毛刺、杂物，保证安装面完全贴合，锁紧固定螺栓时要按照对角顺序逐步拧紧，避免基座因为受力不均出现翘起变形，安装完成后可以先在斜槽内涂抹少量润滑脂，再将配套滑块装入槽内，手动滑动测试行程是否顺畅，有没有卡顿或者旷量过大的问题，如果出现滑动不畅的情况，需要检查槽面是否有加工残留的凸起，或者安装螺栓是否锁得过紧导致基座变形。

　　这类结构虽然看起来简单，但在小型自动化送料机构、零件定位工装、斜向顶出机构中都有广泛的应用，它不需要额外的导向导轨，依靠自身的一体化槽体结构就能完成导向和承载功能，能够有效减少设备的零件数量，降低装配难度，同时一体化的结构相比拼接式的导向组件拥有更好的结构刚性，长期使用也不会出现拼接松动的问题，维护起来也十分方便，只需要定期清理槽内的杂物、补充润滑脂就能保证长期稳定运行。
