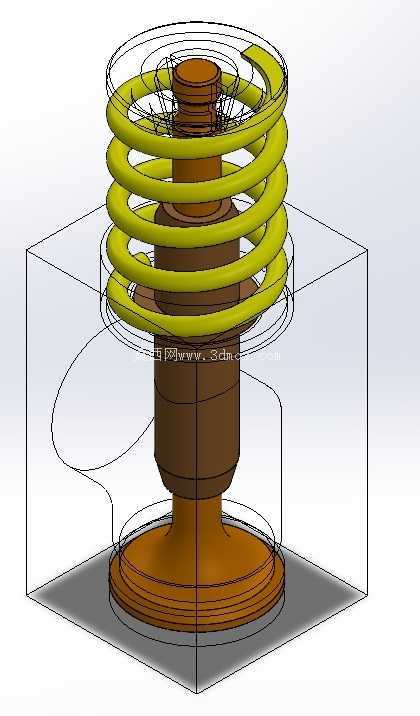

内燃机进气阀带弹簧组件结构设计

　　这套组件是内燃机配气机构里的核心执行部件，日常在四冲程汽油机、小型通用柴油机的缸盖位置都能见到这类结构，负责控制进气冲程的新鲜混合气或者空气按时进入气缸，直接决定发动机的充气效率与工况稳定性。实际装车运行时，阀盘底面要承受燃烧室侧的高温燃气冲刷，阀杆在导管内做高频往复滑动，外围的螺旋弹簧全程提供复位弹力，保证气门在凸轮轴型线驱动下完成开闭动作后，能快速回位压紧阀座，避免燃气泄漏。

　　从结构设计逻辑来看，阀盘采用大直径渐变过渡结构，边缘做了薄化处理，既保证进气时的通流面积足够，减少进气阻力，又能降低往复运动的惯量，适配发动机高转速工况的响应需求；阀杆为等直径圆柱结构，表面需要做硬化处理来匹配导管的滑动摩擦副，杆身顶端预留了锁片安装槽位，用来固定弹簧上座，把弹簧的预紧力均匀传递到阀杆上。外围的螺旋弹簧采用等节距圆柱螺旋设计，线径、中径、有效圈数的匹配经过刚度校核，既保证气门全开时弹簧不会并圈，又能在气门关闭时提供足够的密封比压，避免发动机高转速下出现气门飞脱、落座冲击过大的问题。

　　安装边界上，阀杆与导管的配合间隙控制在微米级，既要保证往复运动无卡滞，又要限制机油顺着杆身窜入燃烧室；弹簧的上下端面都做了磨平处理，安装后垂直度偏差需要控制在允许范围内，避免弹簧工作时出现偏磨、侧向力附加到阀杆上加剧磨损。阀座的密封锥角与阀盘密封锥角保持微小的角度差，靠装配后的接触压力形成环形密封带，密封带的宽度经过匹配，过宽会降低密封比压容易漏气，过窄则会加剧密封面的磨损、缩短部件使用寿命。

　　实际工程应用中，这类组件的设计需要兼顾多工况的适配性：低转速大负荷工况下，弹簧预紧力要足够抵消气门的惯性力，保证关闭严密；高转速工况下，弹簧的固有频率要避开凸轮轴驱动的激励频率，防止出现弹簧共振导致气门开闭时序错乱。阀盘的型线设计还要匹配进气道的气流走向，减少进气涡流的不必要损耗，提升气缸的充气系数，这一点直接影响发动机的动力输出与燃油经济性。建模过程中，弹簧的螺旋升角、端部并圈结构都按照实际加工工艺还原，阀身的过渡圆角也保留了工艺要求的数值，避免应力集中导致的部件断裂故障，整个装配体的配合关系完全按照实际装机的公差要求设定，可直接用于配气机构的运动仿真、刚度校核以及干涉检查工作。
