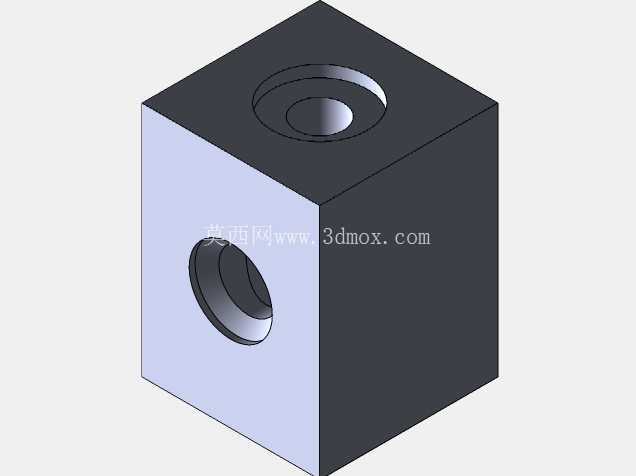

方块式集成油路阀壳体三维结构

　　在小型液压动力单元、桌面级液压试验台、紧凑型机床夹具控制回路这类安装空间极度受限的应用场景里，集成式阀壳的结构设计直接决定了整套阀组的布局紧凑度、油路压损水平以及后期维护的便捷性。这款方块式阀壳采用正六面体基体设计，没有多余的外凸安装耳或者异形延伸结构，六个平面均可作为安装基准面或者油路接口加工面，能根据实际阀组的排布需求灵活选择固定方向，适配不同安装朝向的阀件叠加需求，避免传统异形阀壳只能单方向安装带来的管路弯折问题。

　　从功能特性来看，该阀壳承担着油路分配、阀件安装承载、密封容腔构建三个核心作用：顶面的阶梯沉孔用于插装压力控制阀或者流量控制阀的阀芯组件，沉孔的台阶面直接作为阀芯密封件的贴合面，加工时的平面度、同轴度公差直接决定了阀件的内泄漏水平；侧面的横向通孔作为主压力油道，连通进油口与顶面阀件的进油腔，孔道内壁的粗糙度要求控制在合理区间，减少高压油液流动时的沿程阻力损失，同时避免孔壁毛刺脱落造成油液污染、卡滞阀芯的故障。

　　设计思路上优先遵循了液压集成块的最小体积原则，在保证孔道壁厚满足耐压要求的前提下，尽可能压缩基体的外形尺寸，两个垂直相交的油道之间预留足够的壁厚安全余量，避免高压工况下出现油道击穿、互通窜油的问题；所有孔口位置均预留了标准密封件的安装槽位，不需要额外加装过渡接头就能实现阀件与阀壳的密封连接，减少外接管路的接头数量，也就降低了系统的外泄漏风险。基体的棱边均做了小尺寸倒角处理，既可以去除加工产生的锐边毛刺，避免装配时划伤操作人员或者密封件，也能在叠加安装相邻阀块时起到导向作用，方便对齐安装螺栓孔。

　　安装边界方面，该阀壳的六个平面均经过铣削加工，平面度满足作为安装基准的要求，可直接通过螺栓固定在阀组安装板或者相邻阀块的贴合面上，不需要额外加工定位凸台；横向油道的孔径匹配常规小流量液压系统的通径要求，可适配流量在10L/min以内的控制回路，顶面插装孔的尺寸符合通用插装阀的安装尺寸标准，可直接替换同规格的标准阀块使用，不需要重新设计连接接口。在实际装配过程中，需要注意油道内部的铁屑清理，必须经过高压油冲洗、压缩空气吹扫工序，确认所有交叉孔道内无残留切屑后再进行阀件装配，避免切屑进入阀芯配合面造成阀件卡滞、密封件划伤的问题；阀壳的材质选用常规液压阀块常用的热轧型钢，加工完成后做表面氧化处理，提升防锈能力，适配车间常规工况下的长期使用需求，不需要额外做表面喷涂处理，避免涂层脱落污染油液。这类方块式阀壳的结构通用性极强，除了液压系统外，也可经过简单的孔道尺寸调整后用于小型气动控制回路、低压流体输送回路的阀件集成安装，通过调整不同面上的孔道位置、孔径大小，就能快速适配不同阀件的安装需求，大幅缩短非标阀组的设计加工周期。
