闭式套筒环眼端24.5kN载荷拉紧构件

　　该拉紧构件主要应用于需要恒定张紧力维持的机械传动、管线固定、工装夹具定位场景，在输送设备的皮带张紧、重型桁架的拉杆预紧、液压管路的防振固定、起重索具的长度调节环节都能见到同类结构的身影，其核心作用是通过两端环眼的铰接连接，配合中间套筒的长度微调能力，为被连接的两个部件提供稳定的轴向拉力，抵消工作过程中产生的间隙、振动位移与结构形变，避免连接部位出现松脱、错位或疲劳损坏。

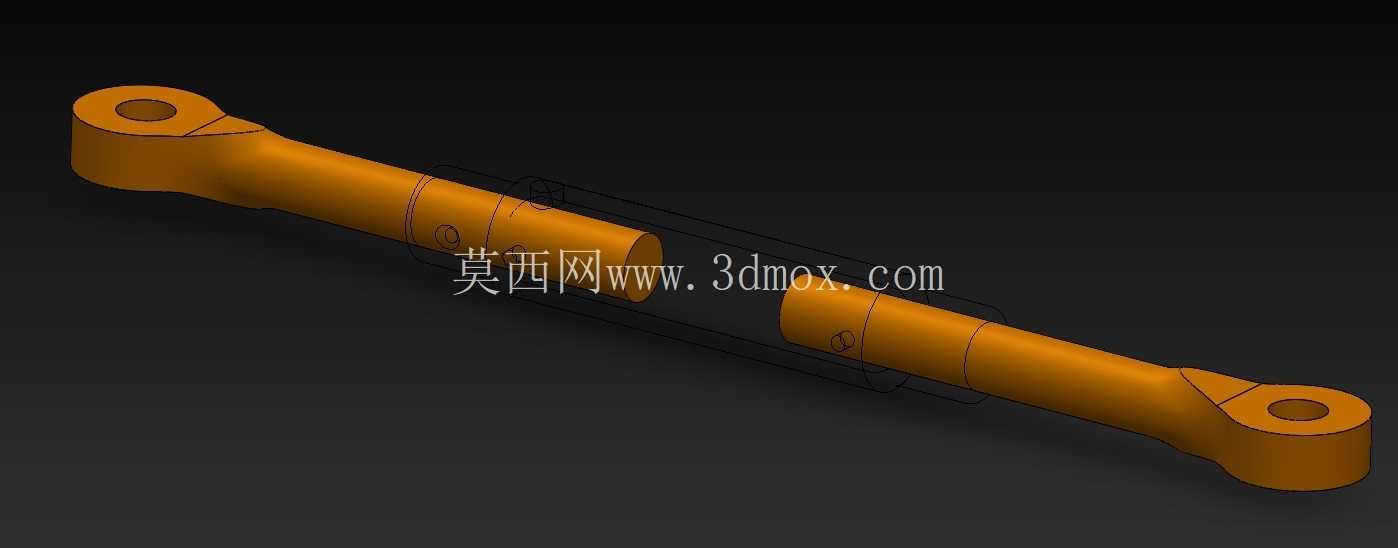

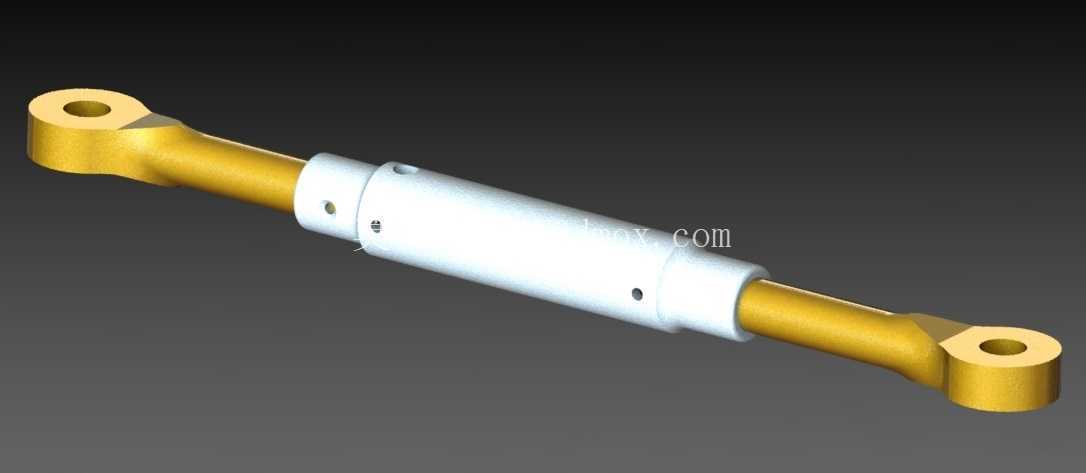

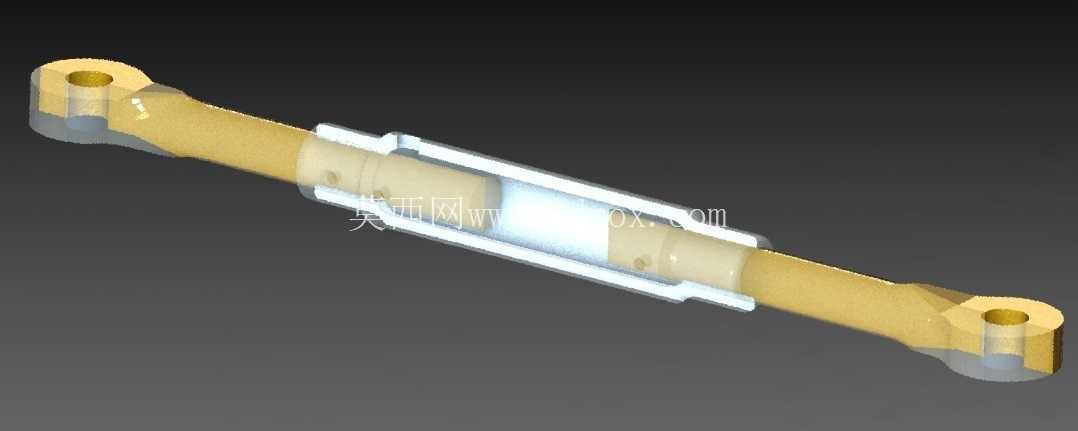

　　从功能特性来看，该构件采用闭式套筒包裹中间杆体的结构，相比外露螺纹的开式花篮螺栓，闭式套筒能够完全遮盖内部的调节螺纹段，避免户外工况下的雨水、粉尘、腐蚀性介质侵入螺纹配合面，大幅降低螺纹锈蚀卡滞的概率，同时套筒本身也能承担部分径向防护作用，避免杆体受侧向磕碰出现弯曲变形。两端的环眼接头为一体锻造成型后机加工而成，环眼内孔为标准圆形，可适配圆柱销、铰接螺栓等多种铰接连接件，铰接处的转动自由度能够补偿被连接部件之间的小幅角度偏差，避免构件承受额外的弯曲载荷，保证拉力始终沿杆体轴向传递，充分发挥材料的抗拉性能。构件额定许用工作载荷为24.5kN，对应常规工况下的安全系数取4-5倍时，破断载荷可达到100kN以上，能够覆盖多数中小型工业设备的张紧、牵拉需求。

　　设计过程中，首先根据额定载荷完成杆体的直径校核，按照常用45号钢调质处理的抗拉强度，结合轴向受拉的应力计算公式，确定两端拉杆的最小直径，同时预留足够的腐蚀裕量与磨损裕量，避免长期使用后杆体直径减小导致载荷能力下降。中间套筒的内径与拉杆端部的外螺纹采用间隙配合，配合公差控制在H8/g7区间，既保证螺纹旋合调节时的顺畅度，又避免配合间隙过大导致拉杆在套筒内出现径向晃动。套筒两端设置有径向的紧定螺钉孔，当完成长度调节、张紧力达到设定值后，拧入紧定螺钉顶紧内部拉杆的螺纹面，即可锁定构件的总长度，防止设备运行过程中螺纹受振动出现自回转松脱。两端环眼的内孔中心与杆体轴线的同轴度控制在0.1mm以内，避免安装后出现附加弯矩，环眼的端面与孔的垂直度也有严格公差要求，保证铰接连接件安装后端面贴合均匀，不会出现局部应力集中。

　　从安装边界来看，构件的总长度调节范围覆盖常规安装场景的误差补偿需求，两端环眼的内孔直径与对应规格的铰接销匹配，安装时需要保证两端连接支座的铰接孔轴线平行，避免环眼端面受侧向挤压。套筒的外圆面加工有对称的扳手卡位，调节长度时可以用普通开口扳手卡住套筒转动，无需额外夹持两端拉杆，操作更加便捷。构件的整体外形为同轴回转体加两端环耳结构，最大外径位于中间套筒段，安装时需要预留足够的转动空间，保证套筒旋转调节时不会与周边的其他部件发生干涉。两端环眼的厚度尺寸与常规铰接支座的耳板间隙匹配，安装后不会出现轴向窜动过大的问题，环眼内孔可根据实际需求加装自润滑衬套，降低铰接处的磨损速率，延长构件的整体使用寿命。在实际选型应用时，需要根据被连接部件的最大张紧力需求、安装空间的长度范围、两端铰接点的尺寸来匹配对应规格，严禁超载荷使用，同时定期检查紧定螺钉的锁紧状态与螺纹段的锈蚀情况，保证构件长期稳定工作。
