带菱形安装法兰的立式中空轴座结构件

　　这类带菱形安装法兰的立式中空轴座，在轻工输送设备、小型动力传输单元、实验室台架装置里的应用占比不低，很多做非标自动化的结构工程师在做穿线、穿轴类的支撑定位时，常会用到这类结构。从实际使用场景来说，它的核心作用是为贯穿的轴类、杆类零件提供径向支撑，同时中空的内孔可以走气管、线缆或者穿过长轴做两端的动力输出，不用额外在安装板上开过大的避让孔，能有效提升安装面的结构强度。

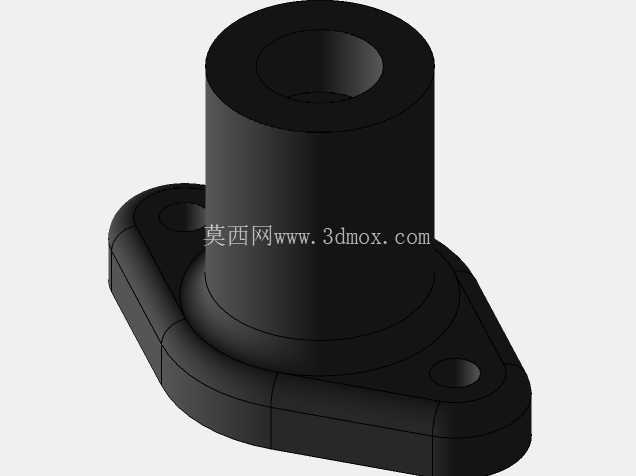

　　从功能特性上看，底部的菱形法兰做了圆角过渡，没有尖锐的应力集中角，两个安装孔分布在法兰的长轴两端，安装时不需要在板材上开复杂的定位槽，只用两个螺栓就能完成固定，相比圆形四孔法兰，它占用的安装平面面积更小，在安装空间局促的位置适配性更强。法兰和上方的中空筒体之间做了圆弧过渡的加强结构，不是直角拼接，能避免长期受径向载荷时衔接位置出现应力开裂，尤其是在有小幅振动的设备上，这种过渡结构的抗疲劳性能比直角衔接高不少。筒体的内孔是直通孔，加工时可以一次镗削完成，能保证内孔的圆柱度和上下端面的垂直度，穿入的轴类零件不会因为孔位偏斜出现卡滞、偏磨的问题。

　　做这个结构的三维建模时，首先要确定的是安装边界：菱形法兰的长轴尺寸要匹配安装位置的可用空间，两个安装孔的中心距要符合常用的螺栓规格间距，比如适配M6螺栓的话，孔中心距通常留40-50mm的区间，法兰的厚度要根据承受的径向载荷计算，一般轻型支撑场景下6-8mm的厚度就能满足强度要求，不会在锁紧螺栓时出现法兰变形。筒体的高度要根据需要支撑的轴段长度确定，内孔的直径要和配套的轴径保持合理的间隙配合，间隙量控制在0.02-0.05mm之间，既保证轴能顺利穿入，又不会出现过大的径向窜动。建模过程中要注意法兰和筒体衔接处的圆角半径不能太小，通常取筒体壁厚的0.5-1倍，太小的圆角起不到分散应力的作用，太大的圆角又会和安装面之间产生缝隙，导致安装时座体倾斜。另外法兰上的安装孔要做沉头设计吗？不对，这个结构的安装孔是通孔，从图上看是平孔，实际使用时可以根据螺栓头的形式选择是否锪沉孔，如果用内六角螺栓固定，锪出对应深度的沉孔能让螺栓头不突出法兰表面，避免和周边零件产生干涉。

　　从实际选型的角度说，这类轴座适合用在载荷不大、转速不高的支撑位置，比如小型传送带的从动辊支撑、检测设备的探针导向座、电气柜里的穿线防护座，它的中空结构如果做内壁的光滑处理，还能作为线缆的防护套，避免线缆和安装板的开孔边缘摩擦破损。如果是用在有腐蚀的环境里，建模时可以预留表面处理的厚度，比如做阳极氧化或者喷塑的话，尺寸公差要留出0.05-0.1mm的余量，保证装配时不会因为涂层厚度导致内孔变小、安装孔错位。另外要注意，筒体的上端面和下端面要保证平行度，不然固定在安装板上之后，筒体的轴线会和安装面不垂直，穿入的轴就会出现倾斜，长时间运转会加剧轴和孔的磨损，甚至导致相连的传动零件出现偏心振动。

　　很多新手在做这类结构的时候，容易把法兰的棱角做的太尖锐，或者忽略衔接处的过渡圆角，实际加工出来之后，磕碰一下就容易掉角，受力的时候也容易从衔接位置断裂。还有的会把内孔和筒体的同轴度公差放的太松，导致轴穿进去之后出现别劲的情况，传动阻力变大。这个结构虽然简单，但是在很多小型设备里是必不可少的基础支撑件，把安装尺寸、强度冗余、加工工艺性都考虑到位，才能让这个零件在实际使用中稳定可靠，不会出现安装不上、用不久的问题。
