无头销轴6mm横向孔加工工装夹具

　　在中小批量销轴类零件的机加工工序里，无头销轴的径向横向孔加工一直是容易被忽略却影响装配精度的环节，这类6mm直径的横向孔常见于铰接销轴、定位销轴的锁紧结构中，需要和开口销、锁紧螺钉配合实现轴向限位，一旦孔位同轴度偏差、孔轴线与销轴轴线垂直度超差，装配时就会出现开口销无法穿入、锁紧螺钉别劲的问题，后续使用中还容易出现剪切应力集中，导致销轴断裂或者锁紧失效。这套工装就是专门针对无头销轴钻6mm横向孔的工序设计的，核心是解决销轴装夹定位、钻孔导向的问题，避免划线找正带来的效率低、精度不稳定的缺陷。

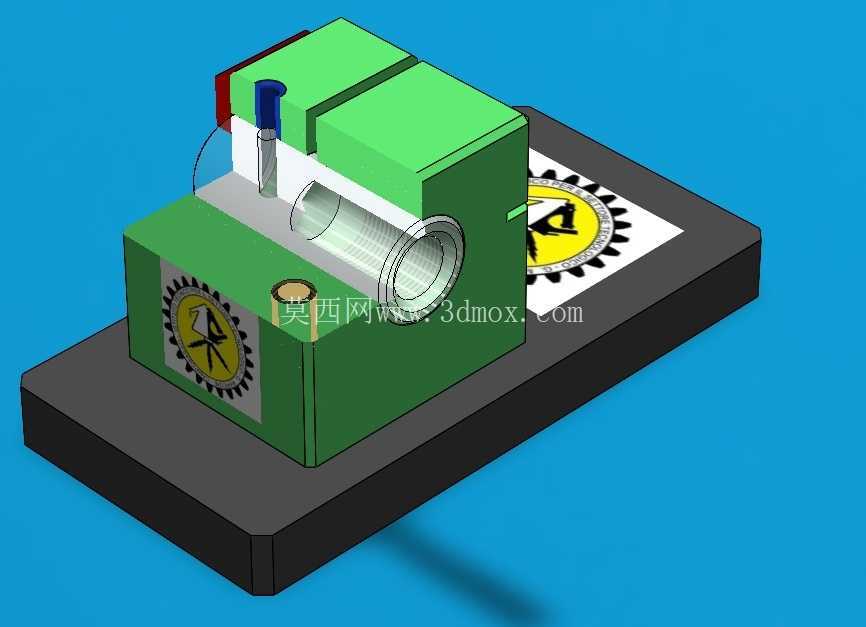

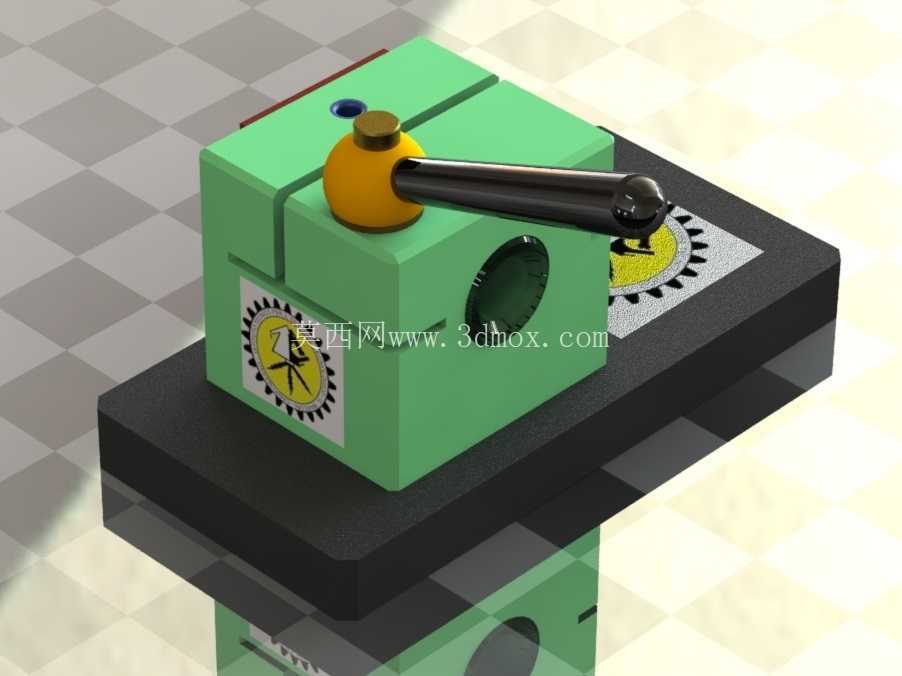

　　从结构设计逻辑来看，这套工装采用分体式方块基座作为承载主体，绿色的基座主体做了阶梯式的定位槽设计，装夹时可以直接将无头销轴放入基座对应的V型定位槽内，V型槽的角度选用90度标准定位角，能够适配一定直径范围内的圆柱销轴，不需要更换定位块就能覆盖常用规格的销轴加工需求，减少工装换型的辅助时间。基座上方设置的带操作手柄的压紧机构，采用球面压头设计，压头和销轴的接触为线接触，不会压伤销轴的外圆表面，同时压紧力的方向垂直于V型槽的对称面，能够保证销轴装夹后不会出现转动或者轴向窜动，钻孔时不会因为切削力导致工件移位。操作手柄采用杠杆式结构，操作人员只需要扳动手柄就能实现快速压紧和松卸，相比螺栓压紧的结构，单件装夹时间可以缩短70%以上，非常适合小批量多批次的销轴加工场景。

　　工装右侧设置的带刻度的回转定位盘，是为了满足不同周向孔位的加工需求，当销轴需要加工多个不同角度的径向孔时，只需要转动销轴对准刻度盘上的对应角度，再压紧工件就能完成定位，不需要重新划线找正，刻度盘的分度精度控制在1度以内，能够满足常规销轴孔的角度公差要求。基座正面设置的圆形导向套孔，是安装钻套的位置，钻套采用硬质合金材质，内孔直径和6mm钻头精准配合，钻孔时钻头沿着钻套内孔进给，能够保证孔的轴线位置精度，同时避免钻头入钻时出现滑移，保证孔的垂直度，钻套和基座采用过盈配合加顶丝固定的方式，磨损后可以快速更换，不需要整体报废工装，降低了工装的维护成本。

　　从安装边界来看，这套工装的整体外形紧凑，底座为矩形结构，可以直接通过压板固定在台钻或者立式钻床的工作台上，不需要额外的安装转接板，底座的底面做了精磨处理，平面度控制在0.02mm以内，安装后能够保证工装的定位面和钻床主轴垂直，避免因为安装倾斜导致孔位超差。工装的操作高度设计符合人体工程学，操作人员站在钻床前不需要过度俯身就能完成工件装夹、手柄操作的动作，长时间作业也不容易产生疲劳。在实际生产应用中，这套工装不需要复杂的调试，新员工经过简单培训就能上手操作，相比传统的划线打样冲钻孔的方式，加工效率能够提升3倍以上，孔位的位置度公差可以稳定控制在0.1mm以内，孔的垂直度公差不超过0.05mm/100mm，完全能够满足通用机械、工程机械、农机设备中销轴类零件的横向孔加工精度要求。

　　设计时还考虑了切屑排出的问题，在钻套孔的下方设置了排屑缺口，钻孔产生的铁屑可以顺着缺口直接排出，不会堆积在工装内部导致清理困难，也避免铁屑刮伤工件表面。工装的主体材料选用45号钢，经过调质处理后硬度达到HB220-250，既有足够的刚性抵抗钻孔时的切削振动，又有良好的韧性，不会因为意外撞击出现开裂，压紧机构的转轴部分做了淬火处理，提高了耐磨性能，延长了工装的使用寿命。对于没有专用数控钻孔设备的小型机加工车间来说，这类专用工装不需要高额的设备投入，就能大幅提升销轴类零件的加工精度和加工效率，是非常实用的工序辅助装备，在设备维修、非标零件加工、小批量机械生产场景中都有很高的应用价值。
