U型金属薄板冲裁翻边复合冲压模具

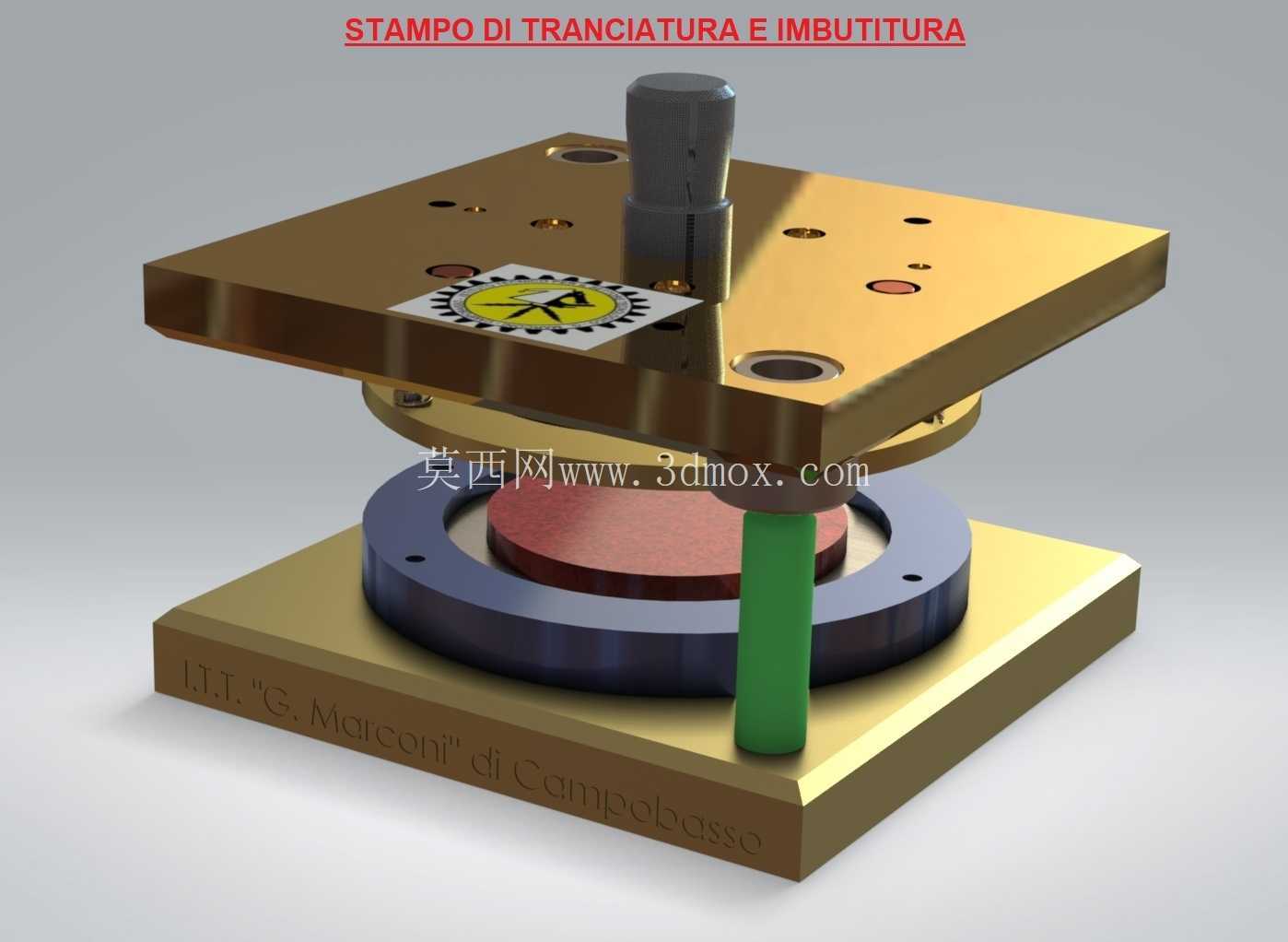

　　下模座的安装孔位按照常规压机工作台的T型槽间距设计，无需额外制作过渡垫板即可直接装夹固定，闭合高度控制在180mm到220mm区间，适配多数中小型冲压设备的装夹行程范围。上模部分集成了冲裁凸模与翻边成型凸模，冲裁刃口采用Cr12MoV材料淬火处理，硬度控制在HRC58-62，保证连续冲压的刃口耐用度，翻边凸模的工作段做了R0.3的圆角过渡，避免U型弯折位置出现应力集中导致的工件开裂，凸模与上模固定板的配合精度为H7/h6，装配时保证凸模垂直度误差不超过0.02mm/100mm，防止冲裁间隙不均出现毛刺过大的问题。这套复合冲压工装主要面向小尺寸U型金属薄板件的批量冲压加工场景，常见于电子五金、低压电器配件的生产环节，对应电源类产品内部导电连接片、安装固定弹片这类带翻边结构的薄钢片、铜片加工，能在单次压机行程内完成坯料冲裁与U型翻边成型两道工序，避免多工序周转带来的定位误差，适配16吨到25吨的普通开式可倾压力机安装使用。从结构布局来看，整套模具采用后侧导柱加独立辅助导正的结构，上下模座选用45号钢调质处理，上模座预留的模柄孔直径适配常规压机的滑块装夹尺寸，模柄与上模座采用H7/m6的过盈配合，防止冲压过程中模柄松动偏移。

　　下模部分对应设置了冲裁凹模与翻边成型型腔，凹模刃口同样采用合金工具钢淬火处理，冲裁间隙按照0.1mm料厚设置为单边5%到8%料厚，适配0.8mm到1.2mm厚度的冷轧钢板、黄铜带材加工，翻边型腔的入料端做了15度的导入斜度，方便坯料定位同时减少成型过程中的材料刮擦。模具中间设置的弹性卸料装置采用矩形弹簧提供卸料力，弹簧预压量设置为总压缩量的20%，保证冲裁完成后工件能顺利从凸模上脱离，不会粘在上模影响连续送料。下模的定位结构采用两个固定挡料销搭配一个侧挡销，操作人员放置条料时只需将条料靠紧挡料销即可完成定位，定位误差控制在0.1mm以内，满足普通五金件的尺寸精度要求。

　　整套模具的导柱导套采用可拆卸式结构，导柱表面做了渗碳淬火处理，硬度达到HRC60以上，导套内部设置了储油槽，日常维护时只需定期加注润滑油即可保证导向精度，导柱的安装垂直度误差控制在0.01mm/100mm以内，保证上下模合模时刃口不会出现啃模损伤。在实际生产场景中，这套模具适合单工序人工送料的小批量生产场景，也可以加装自动送料机适配连续化冲压生产线，生产节拍可以达到每分钟30到40次，成型后的U型件尺寸一致性好，弯折位置无明显褶皱、裂纹，冲裁断面的光亮带占比超过三分之一，无需额外的去毛刺工序即可直接进入后续的电镀、装配环节。

　　设计过程中特意将冲裁工序与翻边工序的工作行程做了时序错开，上模下行时首先完成坯料的外形冲裁，随后翻边凸模接触坯料完成U型弯折，避免两个工序同时受力导致压机载荷突变，降低设备冲击的同时也能延长模具使用寿命。模具的所有易损件都采用了标准化设计，凸模、凹模、弹簧、导柱导套都可以直接采购标准件替换，无需额外定制加工，减少生产过程中的维护停机时间。上下模座的边缘都做了倒角处理，避免装配和搬运过程中出现锐边划伤，模具的总重量控制在合理范围，两名操作人员即可完成装夹调试，无需额外的吊装设备，适合中小型五金加工车间的日常生产使用。
