壁挂式自动喷香空气清新设备结构设计

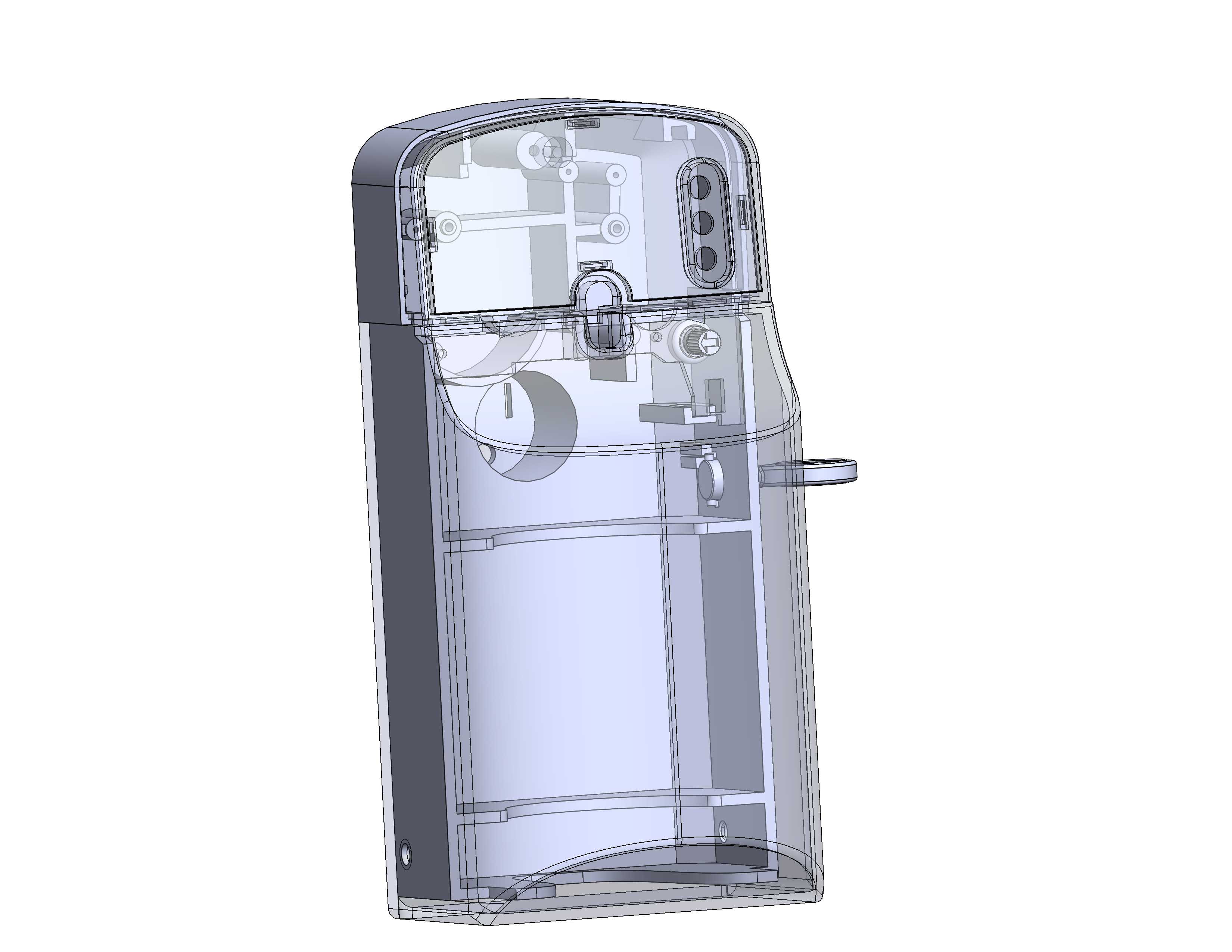

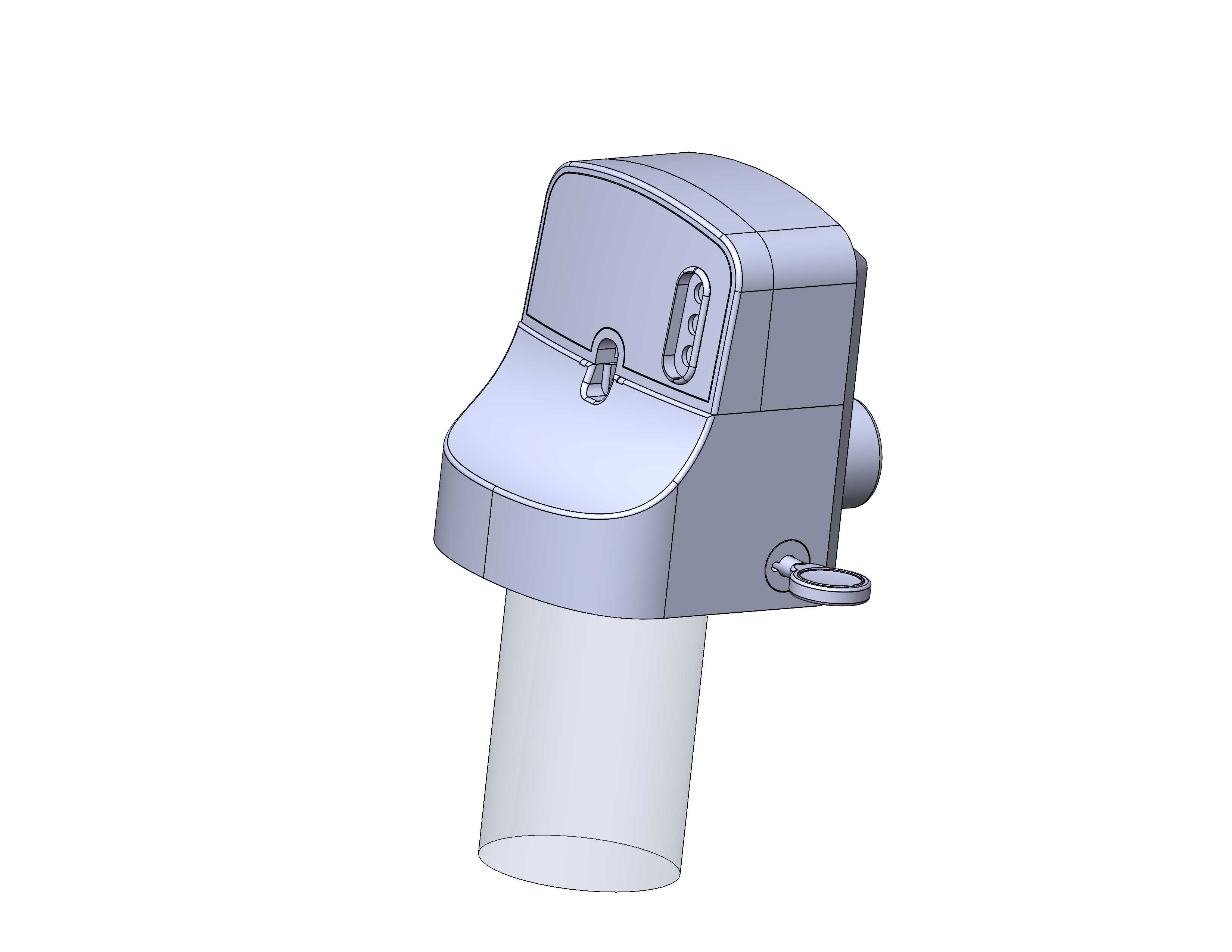

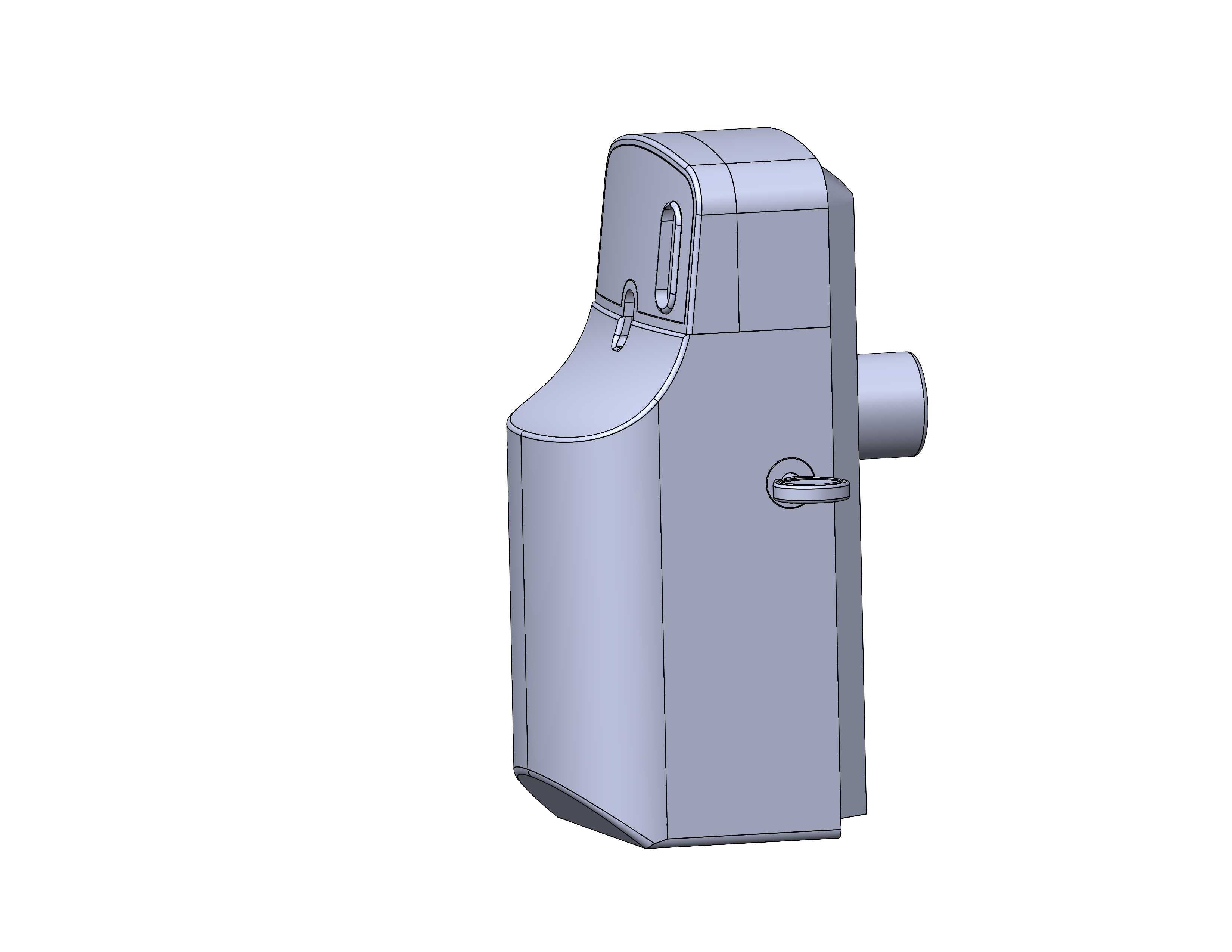

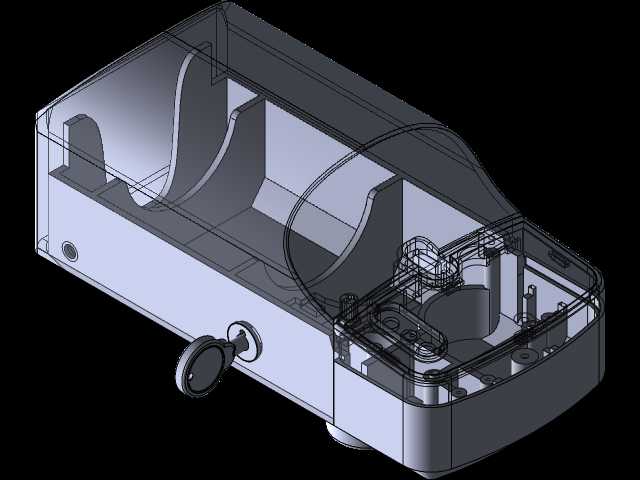

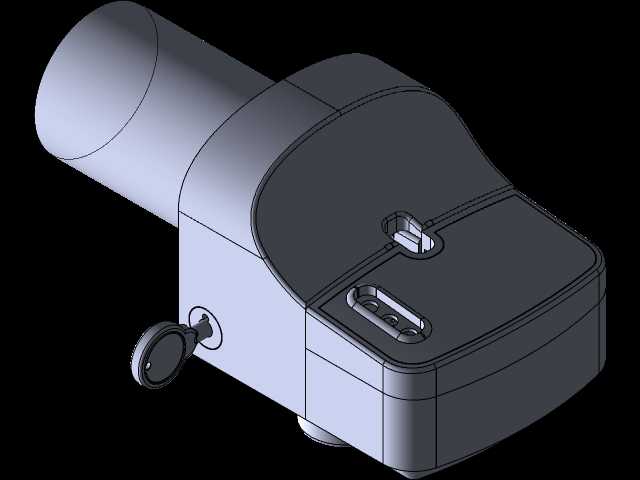

　　这款壁挂式空气清新设备的结构设计，核心围绕小空间持续香氛扩散的实际使用需求展开，日常可适配卫生间、小型玄关、电梯轿厢这类面积在10平米以内的半封闭空间，替代传统手动按压式香氛产品，无需人工频繁操作即可实现定时定量的香氛释放，避免小空间内异味堆积的问题。从结构布局来看，整体采用半透明壳体搭配侧置喷口的设计思路，壳体做了圆弧收边处理，没有外露的尖锐棱角，既避免日常磕碰划伤，也能适配多数家装、公区的简约装修风格，不会显得突兀。

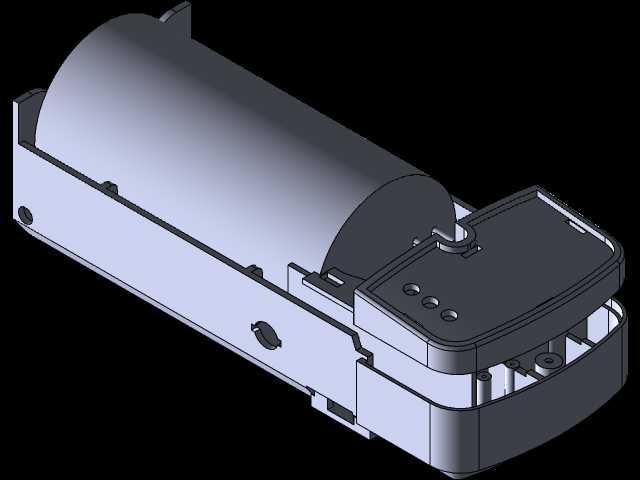

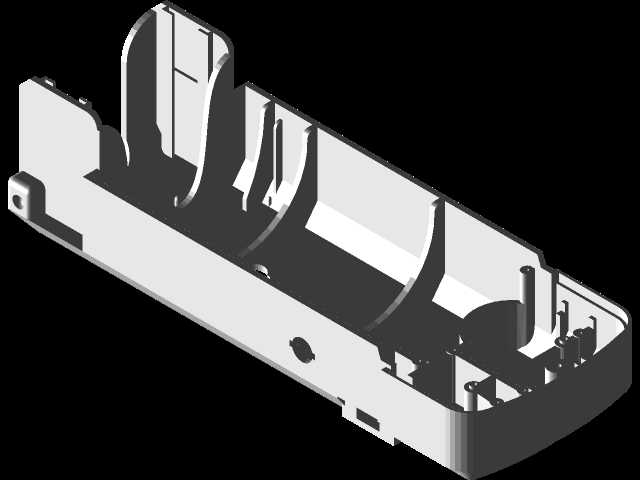

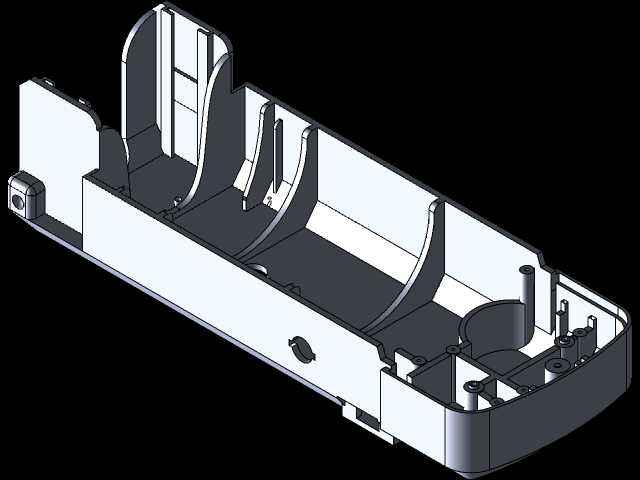

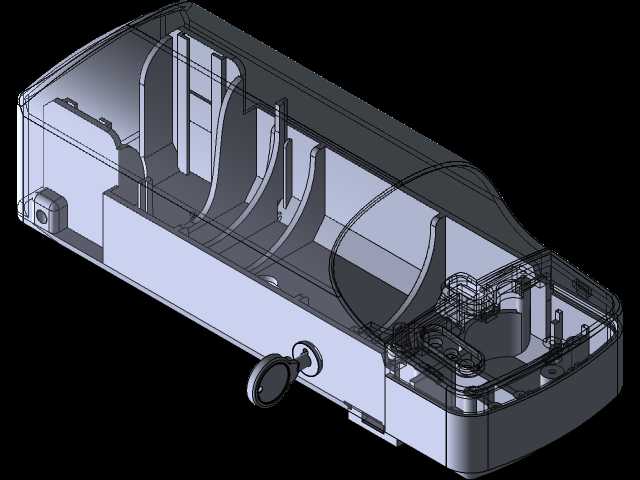

　　设备内部预留了标准香氛罐的安装腔体，腔体尺寸按照市售常规直径66mm、高度120mm的按压式香氛罐做适配，侧壁设置了弹性卡扣结构，更换香氛罐时只需掀开前壳即可完成拆装，不需要额外工具，卡扣的预紧力经过调校，既不会因为运输、壁挂后的轻微震动导致罐体移位，也不会因为卡接过紧造成更换困难。喷口位置设置在设备侧上方，做了15度的仰角导向结构，香氛喷出时会顺着导向结构斜向上扩散，避免直接喷向墙面留下香液残留，也能让香氛随着室内空气自然流动扩散到整个空间，不会出现局部香氛浓度过高的问题。

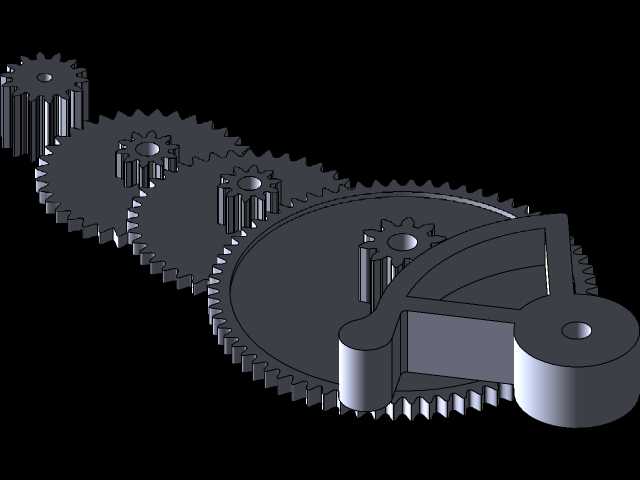

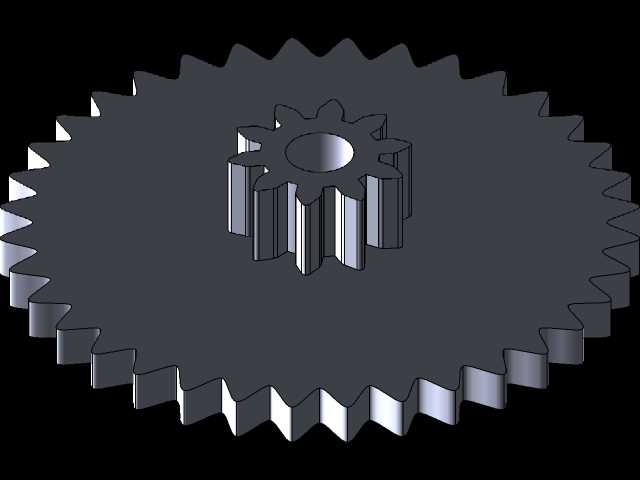

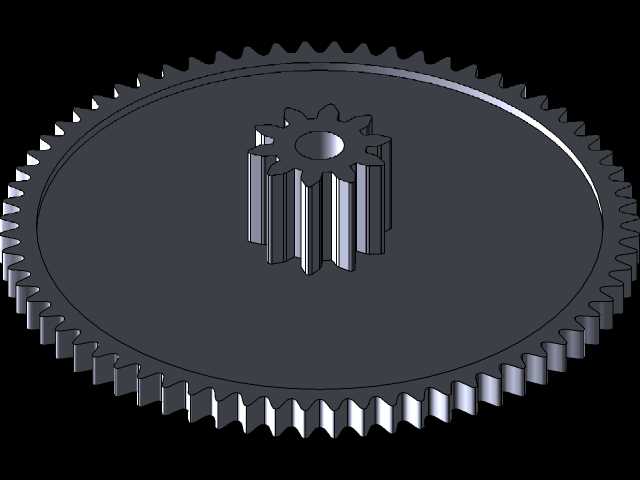

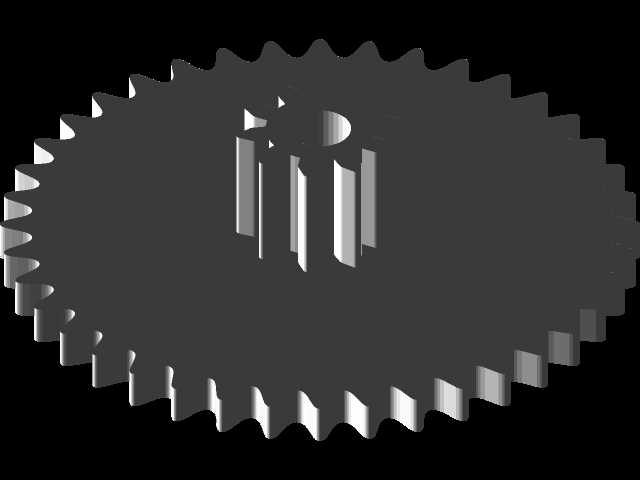

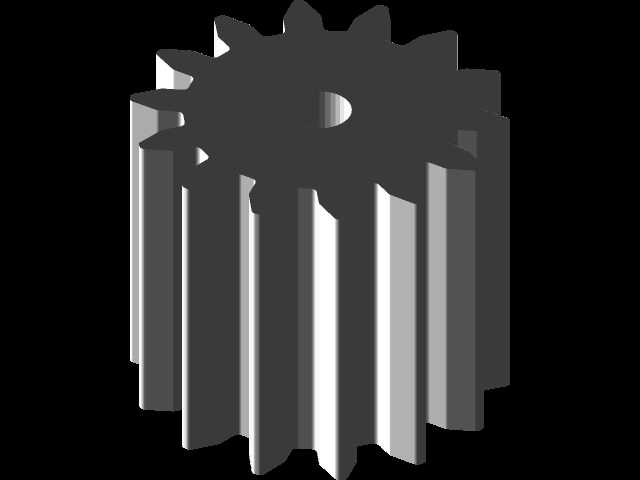

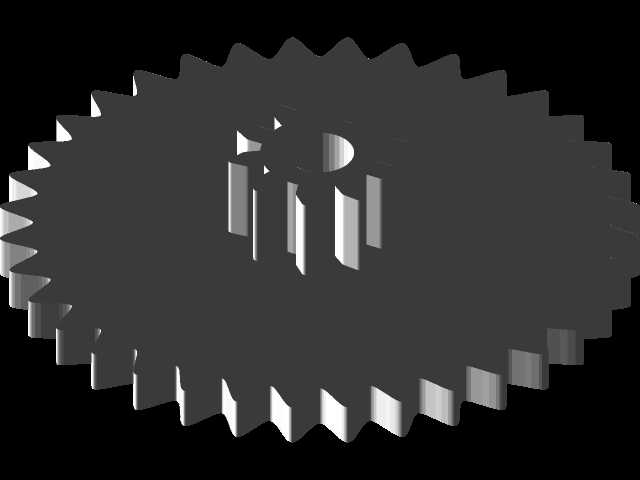

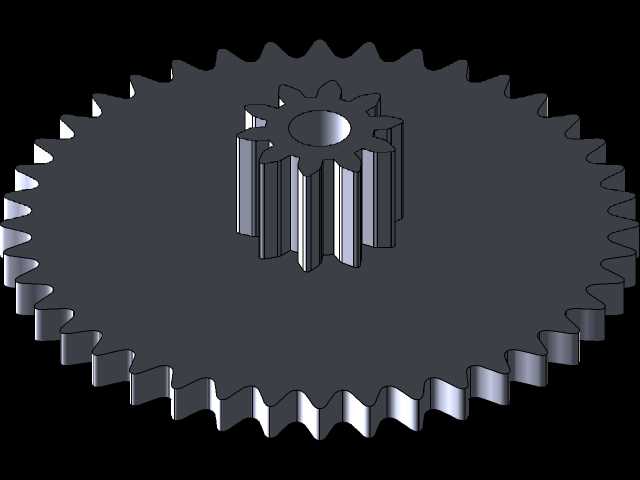

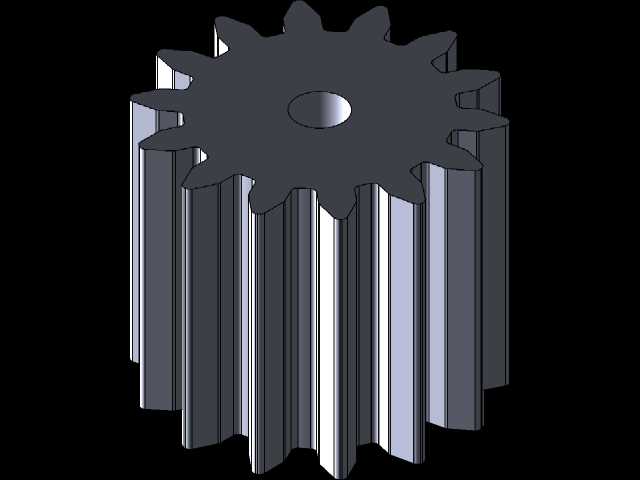

　　设备背部预留了两个壁挂安装孔，孔距按照常规86型接线盒的安装间距做匹配，既可以使用膨胀螺丝直接固定在墙面，也可以搭配免钉胶贴实现无打孔安装，安装孔周边做了加厚的筋位处理，避免长期壁挂后壳体出现变形开裂的问题，设备整体厚度控制在75mm以内，安装后突出墙面的尺寸不会过多占用过道空间，也不会因为突出过多被过往的行人磕碰。内部的驱动模块区域做了独立的隔舱设计，和香氛罐安装腔体完全分隔，隔舱接缝处做了挡筋结构，避免香液意外渗漏时腐蚀电路部件，驱动模块的按压执行件对准香氛罐的顶部按压阀，动作行程设置为8mm，刚好可以触发香氛罐的喷射动作，不会因为行程过大按压损坏阀体，也不会因为行程不足导致无法触发喷射。

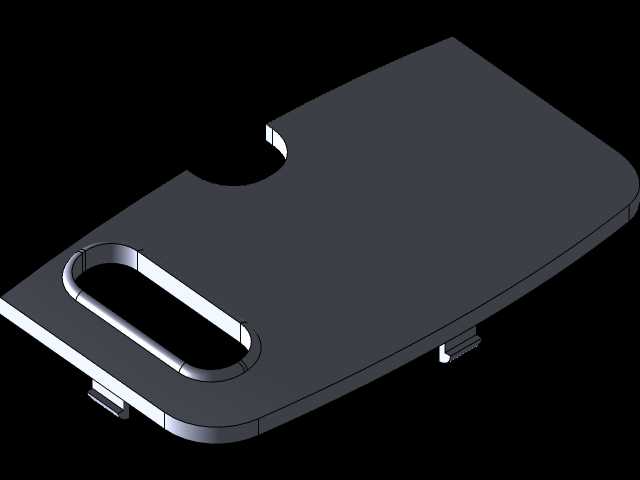

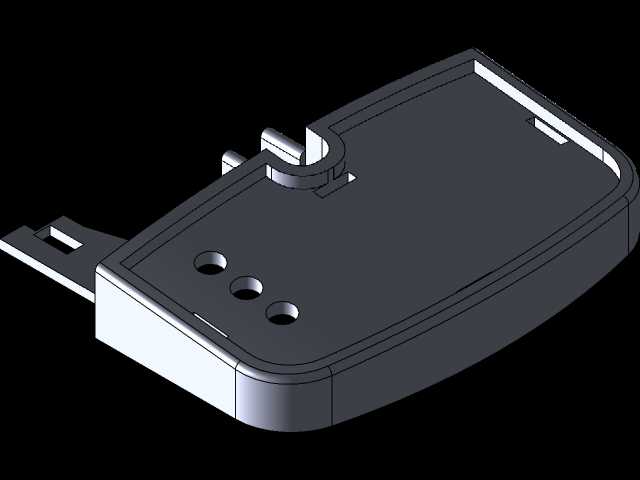

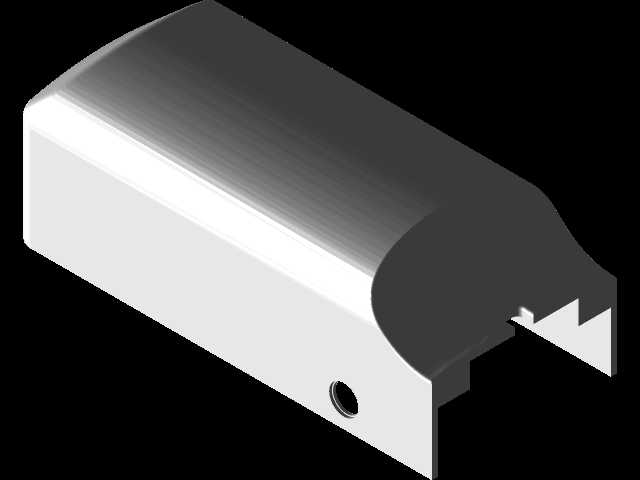

　　前壳和主体的连接采用侧边卡扣加底部定位槽的结构，装配时先将前壳卡入底部定位槽，再扣合侧边卡扣即可完成固定，接缝间隙控制在0.3mm以内，既不会因为间隙过大进灰，也不会因为公差问题导致装配困难。壳体的半透明材质选用耐香氛腐蚀的PP材质，长期接触香氛挥发的气体也不会出现开裂、变色的问题，壳体壁厚均匀设置为2mm，搭配内部纵横分布的加强筋，既可以控制整体重量，也能保证壳体的结构强度，从1.2米高度自由跌落至水泥地面也不会出现壳体碎裂的问题。设备底部预留了电池仓的位置，适配两节5号干电池供电，电池仓盖做了防滑扣设计，更换电池时不需要借助工具即可打开，电池仓的触点采用弹片结构，避免电池因为震动出现接触不良的问题。考虑到公区使用的防破坏需求，前壳的卡扣位置做了内藏式设计，没有外露的拆卸缝隙，非专业人员很难随意打开设备，避免香氛罐被随意取出或者设备被人为损坏。喷口位置做了格栅防护结构，格栅间隙设置为3mm，既不会阻碍香氛喷出，也能避免蚊虫、灰尘进入设备内部堵塞喷口，格栅做了可拆卸设计，长期使用积灰后可以单独拆下清理，不需要拆解整个设备。
