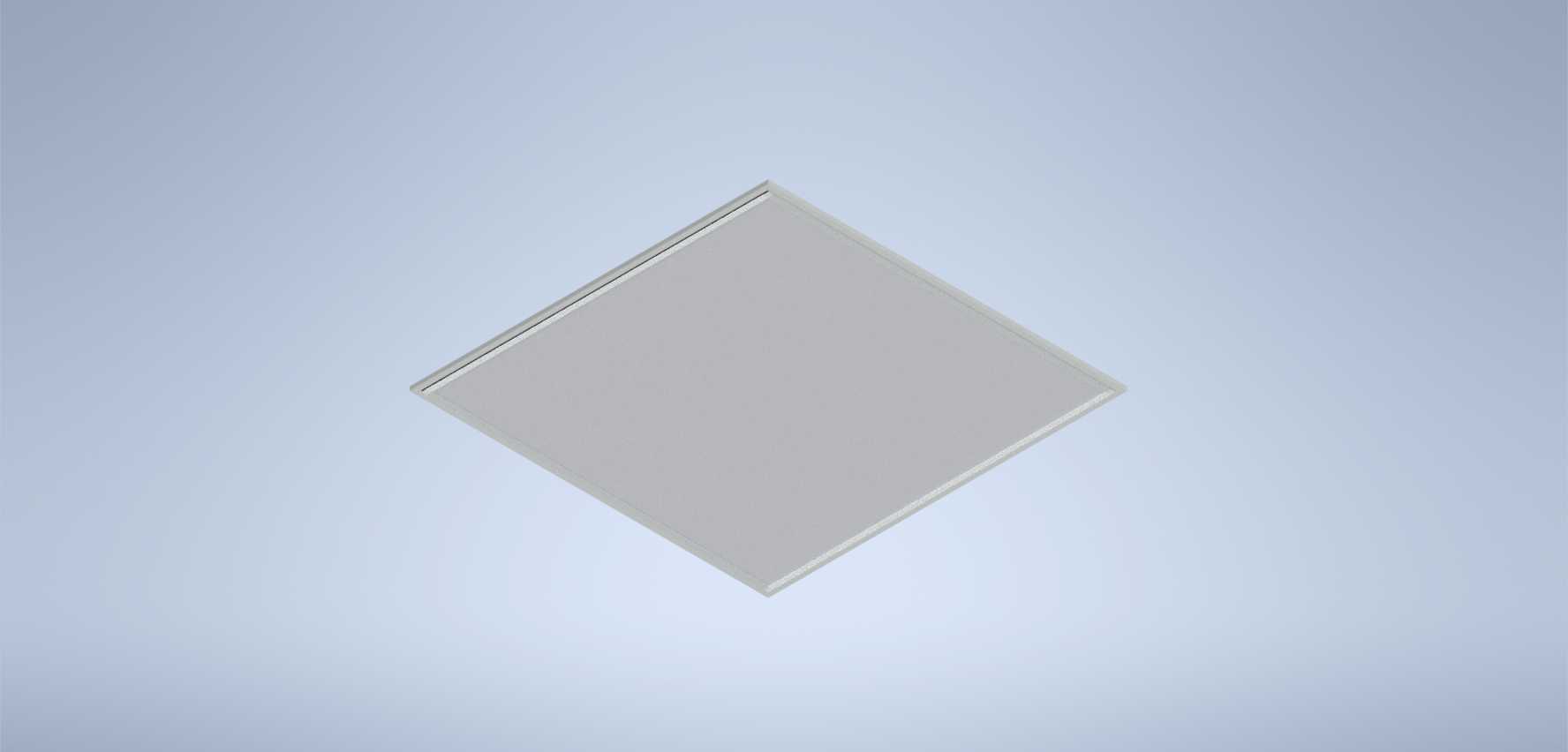

600mm规格嵌入式办公照明面板灯结构设计

　　这款600mm见方的面板灯，是当前商用办公空间吊顶集成照明里应用最广的规格之一，日常做结构设计时，这类产品的适配边界是首先要捋顺的核心。从实际落地场景来看，它主要适配常规矿棉板吊顶、铝扣板集成吊顶的标准模数开孔，多数办公空间、医院诊室、学校教室、商超公共区域的吊顶龙骨间距都是按600mm模数排布，这款产品的外框尺寸刚好卡着标准安装位做公差配合，安装时不需要额外裁切吊顶板材，直接嵌入龙骨卡位即可，能大幅降低现场施工的调整工作量。

　　从功能特性来看，这款面板灯采用侧入式导光结构，外框做了窄边设计，发光面几乎覆盖整个面板区域，出光均匀无暗区，不会出现传统格栅灯的灯管投影问题，长时间在下方办公也不容易产生视觉疲劳。结构设计上，外框采用轻量化的铝合金折弯型材，边角做了45度拼缝焊接处理，既保证整体框架的结构强度，避免搬运安装过程中出现边框变形，也能控制整灯重量，降低吊顶龙骨的承重负荷。背部的驱动电源安置位做了独立的腔体分隔，和发光区域的导光板、扩散板区域隔开，避免电源工作时产生的热量长期烘烤光学部件，延缓光学材料的黄变速度，延长整灯的使用寿命。

　　做这类灯具的三维建模时，首先要确认的是安装边界的尺寸链：外框的外形尺寸要比标准600mm吊顶模数小1-2mm，预留安装时的调整间隙，边框的翻边宽度要控制在15mm左右，既能保证搭在龙骨上的承重面积足够，不会出现灯具下坠的问题，也不会因为翻边过宽导致和相邻吊顶板出现拼缝不齐的问题。背部的接线孔位要预留标准的穿线防水接头位置，方便现场电工接线时做绝缘固定，弹簧卡扣的安装位要对称布置在边框两侧，卡扣的弹力要经过匹配，既要保证安装时能顺利卡入龙骨，也要保证长期使用不会因为卡扣松脱导致灯具移位。

　　导光板的固定结构是设计里的细节重点，不能用硬连接直接压死导光板，要预留微量的热胀冷缩间隙，避免灯具长期工作发热后，导光板膨胀出现拱起、顶花扩散板的问题。扩散板表面做了微结构磨砂处理，建模时要注意表面的纹理方向，避免后期渲染出图时出现反光不均的情况。背部的散热背板采用镀锌钢板材质，和铝制外框紧密贴合，既能把电源和灯珠产生的热量快速传导出去，也能起到屏蔽驱动电源电磁干扰的作用，避免对办公区域的无线通讯设备产生信号影响。

　　从实际选型适配的角度来说，这个规格的面板灯因为适配标准吊顶模数，不需要定制特殊安装配件，项目现场的物料通用性很强，后期维护更换时也不需要特殊工具，直接扣下旧灯替换即可，运维成本很低。建模过程中要把各个部件的装配关系做清楚，比如外框拼缝的焊接余量、导光板和反射纸的叠放顺序、驱动电源的固定螺柱位置，这些细节如果在建模阶段没有考虑到位，后期开模或者打样时就会出现装配干涉的问题，比如螺丝柱过高顶到导光板，或者卡扣位置偏移导致安装时卡不住龙骨。

　　另外，这款灯具的边框厚度做了超薄设计，整体厚度控制在50mm以内，适配多数吊顶内部的走线空间，哪怕是吊顶内管线较多的老旧办公空间改造，也能顺利嵌入安装，不会因为灯体过厚和内部管线产生干涉。出光面的平整度是结构设计的核心管控点，建模时要保证扩散板安装后和边框表面齐平，不会出现局部凸起或者凹陷的情况，不然安装后从下方看会有明显的拼接缝隙，影响整体顶面的美观度。
