手持电动搅拌器内部传动结构三维数模

　　这套三维数模完整还原了手持电动搅拌设备的核心传动链路，覆盖从动力输入到搅拌执行端的全部配合结构，可直接用于小型家用厨电的结构迭代、传动效率验证以及装配干涉排查工作。日常烘焙场景里的蛋液打发、淡奶油搅打，小型餐饮门店的酱料混匀、面糊预拌，都依赖这类手持搅拌设备的稳定输出，数模里的每一处结构配合，都对应实际使用中用户握持发力、搅拌头负载波动、长时间运转温升控制的实际需求。

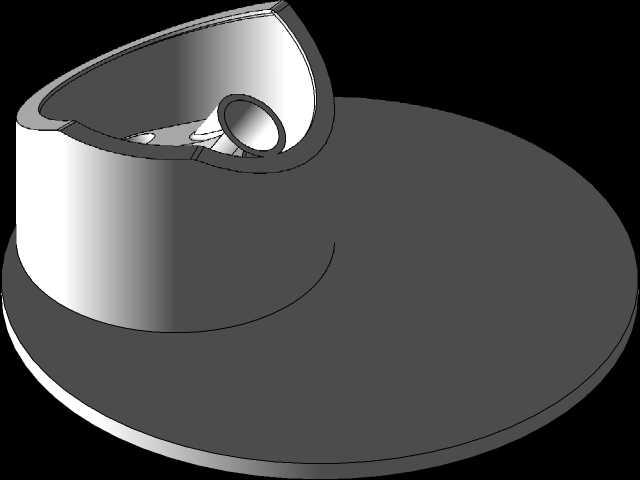

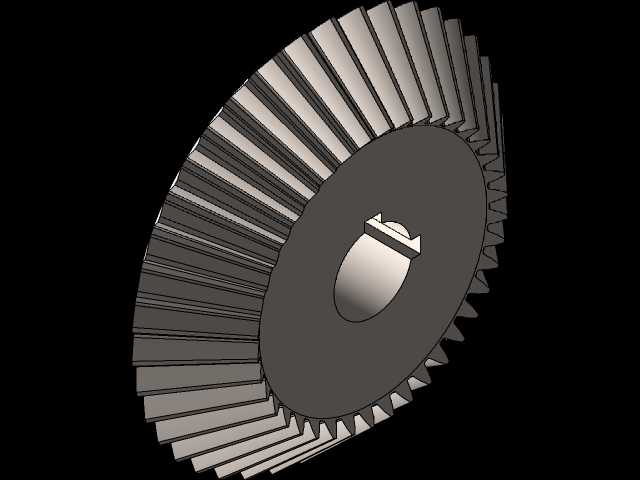

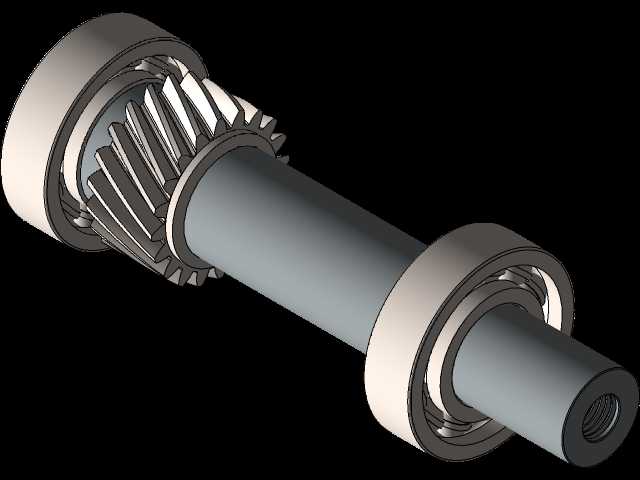

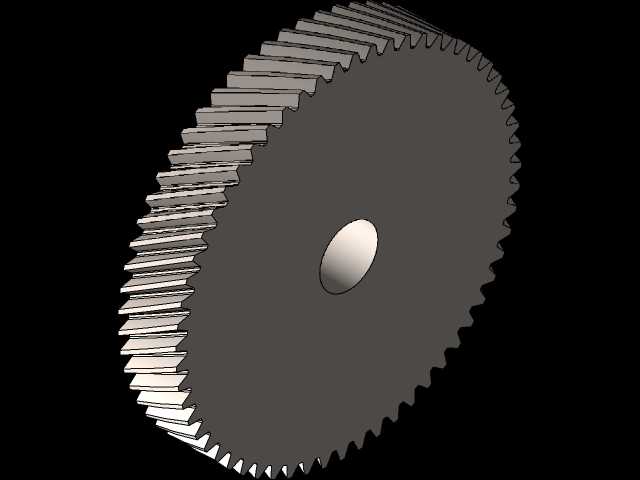

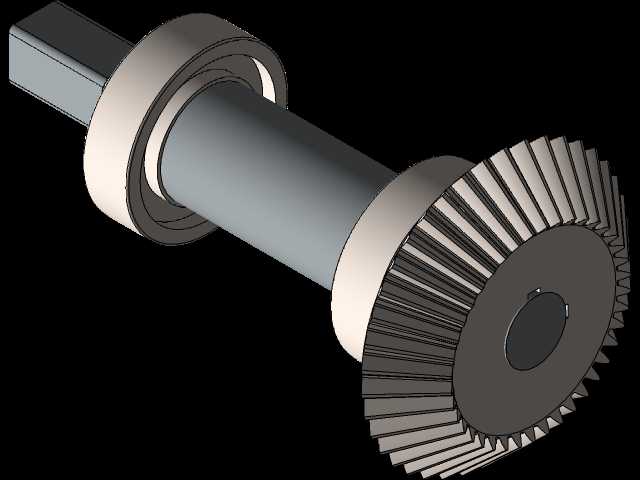

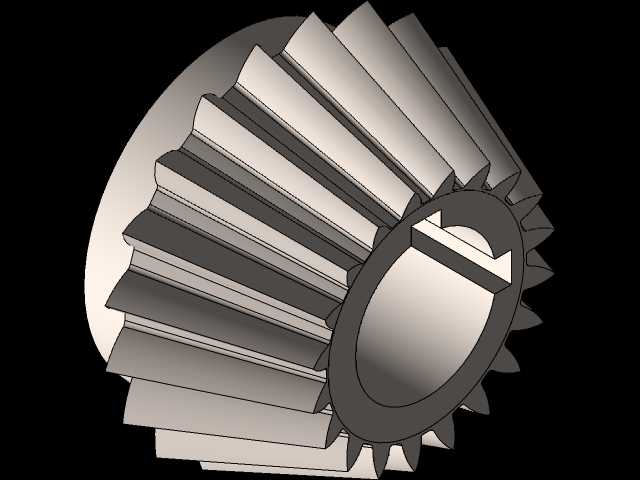

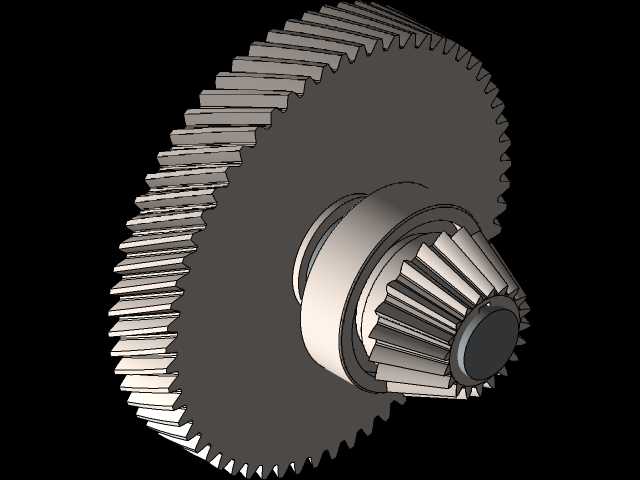

　　从结构布局来看，动力输入段采用斜置齿轮啮合方案，将电机输出的高速旋转运动通过两级齿轮减速传递到搅拌头输出轴，齿轮参数的选取兼顾了减速比需求与运转静音要求，齿侧间隙预留了0.02-0.05mm的装配公差，既避免齿轮啮合过紧导致的运转卡滞、温升过快问题，也不会因间隙过大出现传动回程差、搅拌头晃动的情况。握持区域的曲面造型完全贴合人手自然握持的掌型弧度，内部筋位布置兼顾了壳体强度与轻量化需求，壁厚控制在1.8-2.2mm区间，既满足注塑成型的工艺要求，也能抵消搅拌过程中传递到壳体的径向振动力，避免用户长时间握持出现手麻的问题。

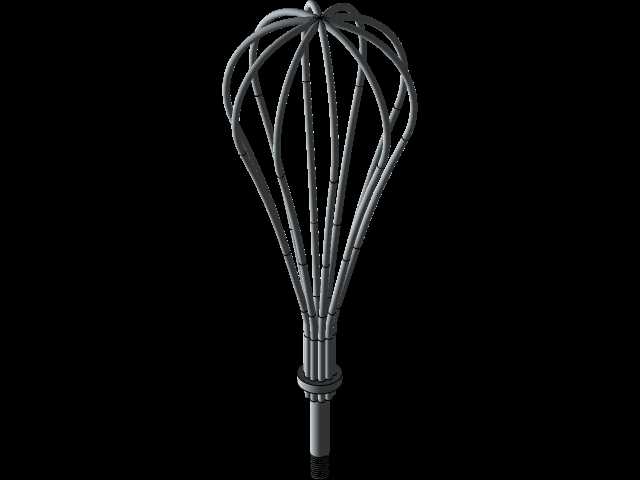

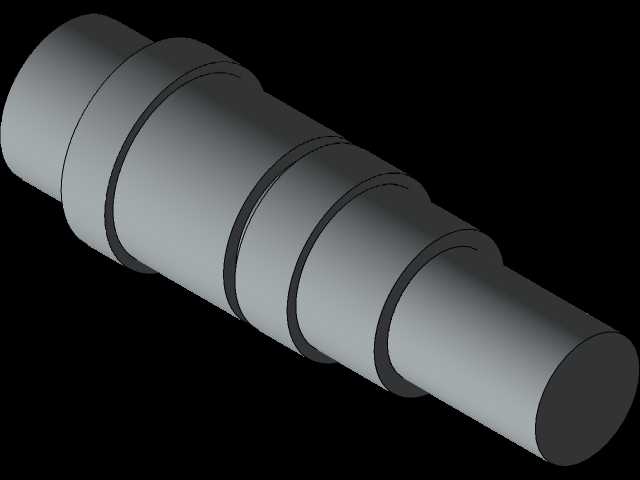

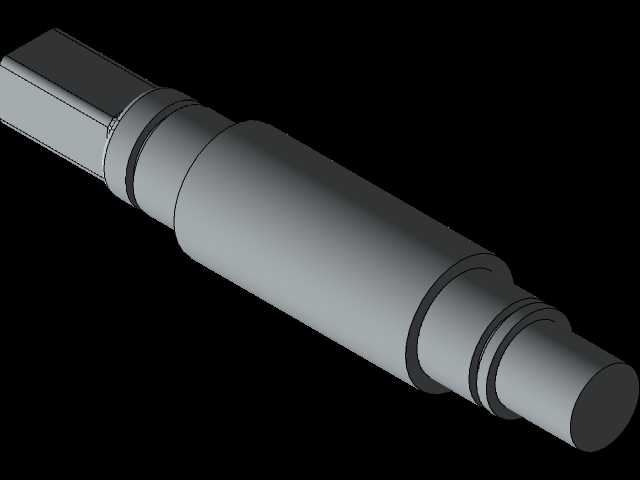

　　搅拌头的安装接口采用快拆式卡槽结构，无需额外工具即可完成不同搅拌配件的更换，接口处的密封槽预留了硅胶密封圈的安装位置，可防止搅拌过程中的液体、面糊渗入设备内部腐蚀传动组件。输出轴的径向跳动公差控制在0.03mm以内，保证高速搅拌时搅拌头不会出现偏心甩动的情况，配合六根弧形钢丝构成的打蛋器结构，搅拌时能形成更大范围的流体扰动，减少打发过程中的死角，提升蛋液、奶油的打发效率。

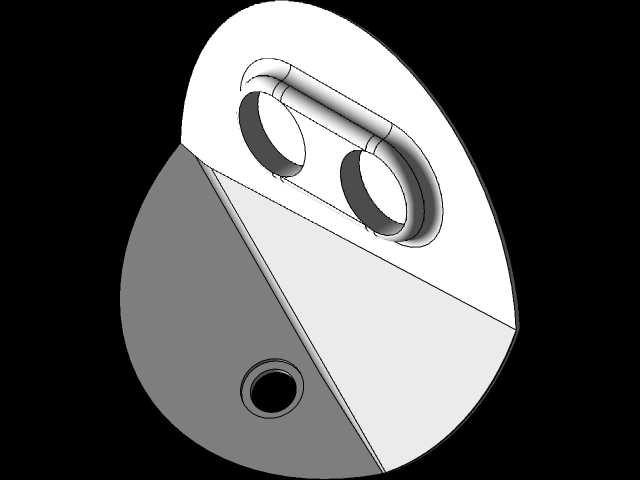

　　安装边界方面，整套传动组件的最大外轮廓直径为128mm，不含搅拌头的主体轴向长度为156mm，可适配市面上绝大多数手持搅拌器的通用外壳尺寸，安装孔位采用对称布置的M3螺丝柱，柱位根部做了R1.2的圆角加强，避免螺丝锁附时出现柱位开裂的问题。齿轮传动腔的内壁预留了润滑脂存储槽，可在装配时填充适量阻尼润滑脂，降低齿轮啮合的磨损速率，延长设备整体使用寿命。

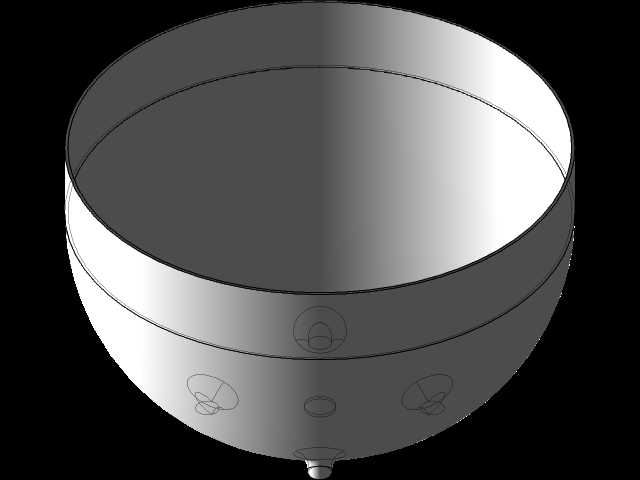

　　数模中所有配合面的公差设定都参考了家用小电器的通用装配标准，过盈配合面的过盈量控制在0.01-0.03mm，间隙配合面的间隙值根据功能不同设置在0.05-0.15mm区间，既满足批量生产时的装配效率要求，也不会因公差累积导致整机出现装配偏差。搅拌头钢丝的直径选取1.2mm的不锈钢丝，弯折弧度经过反复验证，既能保证搅拌时的足够刚性，不会因负载过大出现钢丝永久变形，也具备适当的弹性，可贴合不同形状的搅拌容器内壁，减少物料残留。

　　在实际结构验证环节，这套数模可直接导入仿真模块完成齿轮啮合的接触应力分析、壳体的模态振型测试，提前预判高速运转时的共振点位置，通过调整筋位布置、齿轮啮合参数将共振频率偏移到常用工作转速区间之外，降低设备运转的噪音与振动。输出端的密封结构经过分层设计，第一道挡筋阻挡大颗粒物料进入，第二道密封圈阻挡液体渗入，双重防护下可应对日常使用中各类液体、半固体物料的搅拌场景，无需担心内部元器件被污染损坏。
