手动耦合作业移动承载设备三维设计

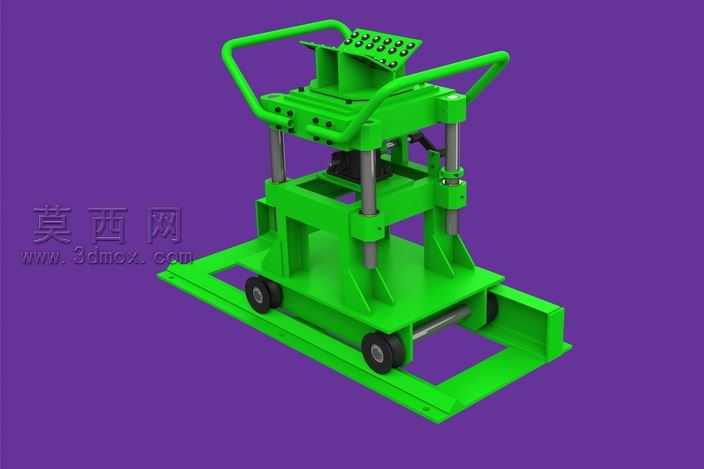

本作品为手动耦合作业用移动承载设备的三维建模设计，建模过程中严格遵循机械工装的实际功能逻辑搭建整体结构，首先从底部承载框架开始绘制，采用矩形框式底座作为整体设备的承力基础，保证设备放置与移动过程中的结构稳定性，底座下方配置四个带安装座的滚轮，兼顾移动灵活性与停放时的支撑可靠性，底座前端延伸出定位支撑边，用于作业时的对位贴合，避免耦合作业过程中设备移位。中部主体采用框架式立架结构，四根垂直布置的导向立柱作为升降导向部件，立柱与上下安装板之间采用精密配合的导向套结构，保证上部作业平台升降过程中的垂直度与运动平顺性，无卡滞偏斜问题。上部操作平台设置双侧弧形手推扶手，符合人体工程学设计，方便操作人员推移设备与操控作业，平台顶面布置有阵列式安装点位，用于固定耦合作业的执行组件，平台与下部底座之间预留动力与传动组件的安装空间，可适配手动驱动的耦合作业机构。建模过程中对所有钣金结构件做了合理的壁厚设置，对接合部位做了圆角过渡处理，避免应力集中问题，渲染阶段采用醒目的工业绿色作为主体材质，金属立柱与滚轮部分采用金属质感材质区分，还原真实工业设备的视觉效果，整体结构完全围绕手动耦合作业的操作需求设计，兼顾移动便捷性、作业稳定性与操作便利性，可直接作为手动耦合工装的设计参考用于实际生产场景的工装开发，所有结构部件的尺寸比例均经过合理校核，装配关系符合机械设计的常规规范，不存在干涉问题。
