工业破碎处理设备三维结构设计

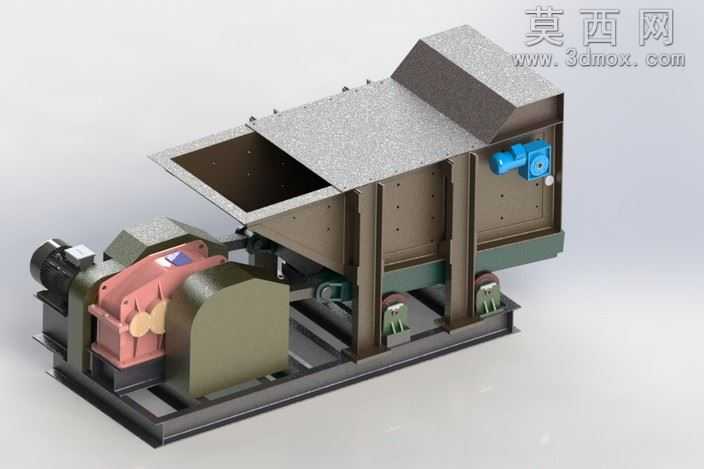

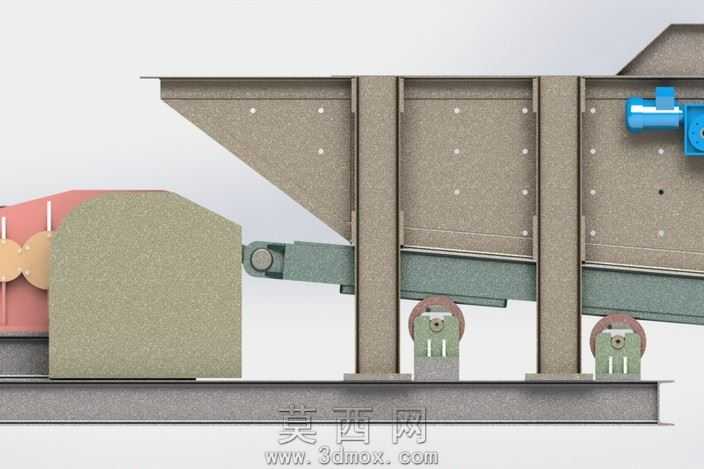

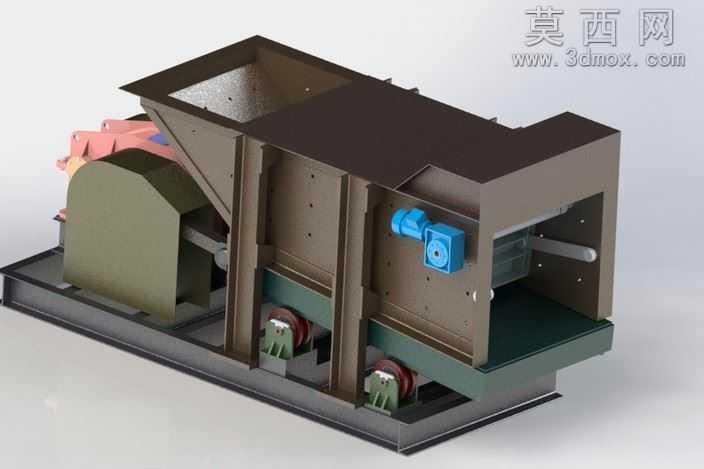

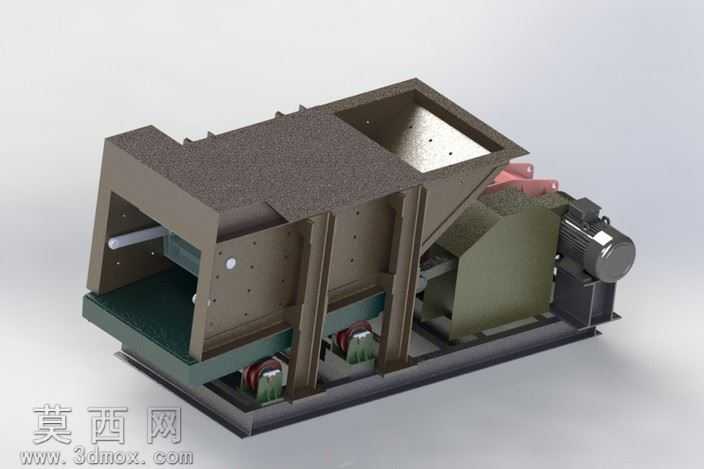

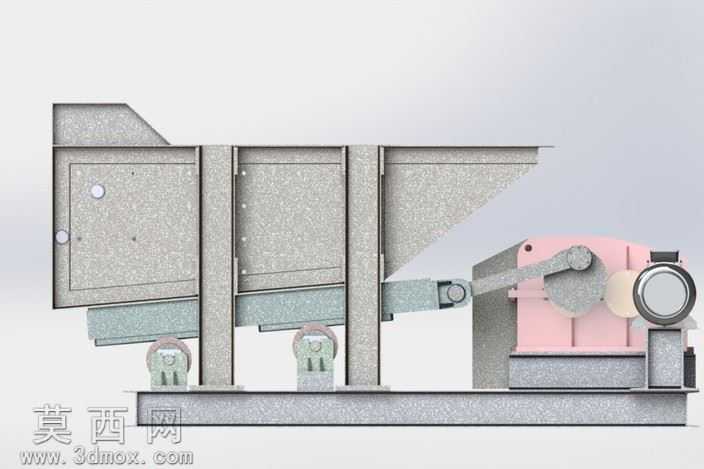

本模型通过三维建模软件完成全参数化构建，完整还原了工业破碎设备的整体结构与各部件装配关系。建模过程中首先搭建底部机架基准框架，采用型钢拼接的结构逻辑绘制支撑底座，预留各动力部件、调节机构的安装定位孔位，确保整体机架的承重结构符合实际工业设备的力学设计要求。进料斗部分采用倾斜导料结构建模，斗体内壁做顺滑过渡处理，模拟实际设备中物料顺畅滑落进入破碎腔的导向结构，斗体与机架的连接位置设计了加强筋结构，提升进料部位的结构强度。动力传动区域还原了带轮传动结构，对带轮、传动带、护罩部件分别做独立建模，护罩采用曲面建模完成弧面造型，贴合传动部件的外围轮廓，既还原安全防护的功能结构，也保证外观造型的规整性。破碎腔主体采用厚壁箱体结构建模，侧壁预留检修观察口与调节机构安装位，侧面的蓝色调节驱动部件做了细节还原，包括接线端口、调节手轮结构都完整呈现，清晰展示出料粒度调节机构的安装位置与结构形态。设备底部的支撑调节机构采用带滚轮的减震支撑结构建模，还原设备安装调试时的水平调节功能，滚轮结构也兼顾设备短距离移位的使用需求。渲染阶段采用工业设备常用的材质方案，机架与破碎腔主体做哑光深灰金属漆材质，还原钢材焊接喷涂后的真实质感，传动护罩做军绿色哑光漆面材质，调节驱动部件做亮蓝色工程塑料与金属结合的材质区分，传动带轮做红棕色铸铁材质表现，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉质感。建模过程中严格遵循机械设计的装配逻辑，所有部件的配合间隙、安装位置都符合实际生产中的装配要求，各活动部件的运动行程预留合理空间，既保证模型外观的完整性，也清晰展示了破碎设备从进料、传动破碎到出料的完整工作流程对应的结构布局，能够直观呈现该类设备的结构设计思路与功能实现逻辑。
