施耐德嵌入式工业人机交互操作终端

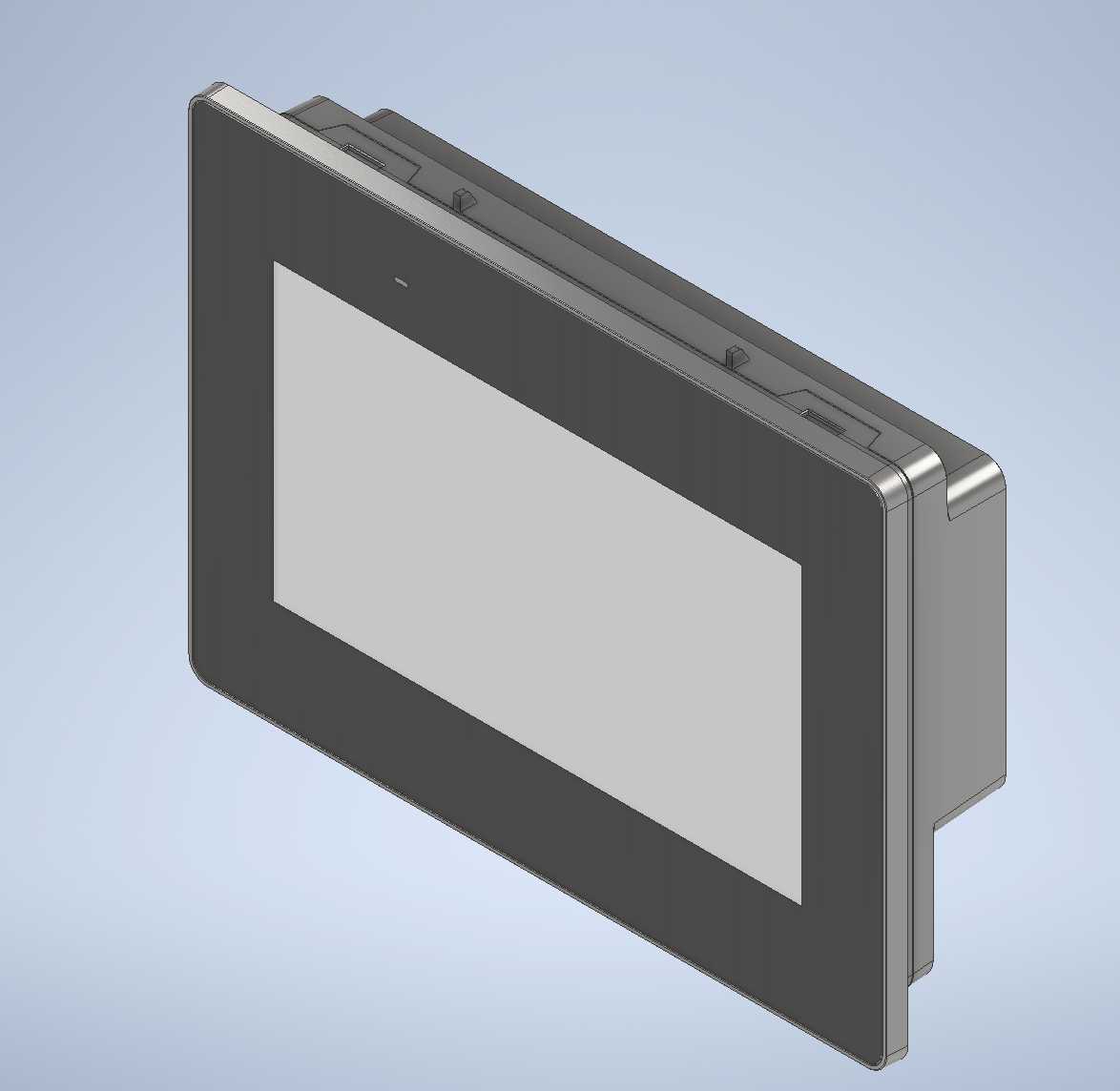

　　在离散制造产线、过程控制机柜、成套自动化设备的操控端布局中，嵌入式人机交互终端是连接操作人员与底层控制逻辑的核心交互节点，这款施耐德ET系列人机界面的三维数模，完整还原了设备从外部安装结构到内部装配边界的全部细节，可直接用于电控柜开孔设计、操作工位布局校核、产线三维可视化搭建等工程场景。

　　从实际设备用途来看，该款人机界面主要承担现场设备状态可视化、工艺参数调整、报警信息弹窗提示、手动操作指令下发等功能，广泛适配中小型PLC控制的单机设备、流水线工位、公用工程控制节点，相比传统按钮指示灯面板，可大幅减少柜面开孔数量，通过组态画面整合多类控制信息，降低操作人员的现场判断成本。

　　数模还原的产品功能结构细节覆盖了实际使用中的全部交互区域：正面的显示区域采用嵌入式贴合设计，边框做了窄边处理，在有限的柜面安装空间内最大化显示面积；屏幕上方预留了状态指示灯的安装位，可直观反馈设备供电、运行、通讯的实时状态；设备侧部设计了嵌入式安装的卡扣结构，无需额外固定件即可完成柜面卡装，适配标准电控柜的板材厚度范围，安装后正面与柜面齐平，避免积灰同时满足工业现场的防护要求；背部的凸起区域为核心电路板与通讯接口舱，预留了标准的串口、以太网接口安装空间，可直接对接主流PLC的通讯端口，布线时可顺着柜内走线槽完成线缆排布，不会与柜内其他元器件产生干涉。

　　从设计思路层面还原的细节来看，这款HMI的整体结构充分考虑了工业现场的使用需求：外壳采用阻燃工程塑料材质的结构设计，边角做了圆弧过渡处理，避免安装过程中划伤操作人员；正面边框的高度略高于屏幕表面，可在现场擦拭清洁时避免刮擦屏幕，同时在设备受到意外碰撞时提供缓冲防护；背部的散热结构采用隐藏式格栅设计，既满足内部电路的自然散热需求，又能避免现场粉尘、金属碎屑直接进入设备内部，提升长期运行的稳定性。

　　针对结构设计与设备选型的实际需求，数模完整标注了安装相关的边界尺寸：正面的整体外形尺寸适配标准的电控柜开孔规格，安装卡扣的调节范围覆盖常用柜板厚度，背部的插入深度明确标注，可在电控柜布局阶段提前校核与柜内线槽、端子排、开关电源等元器件的安全距离，避免安装时出现空间冲突；屏幕的可视角度范围在数模中通过视角基准面做了标注，可用于操作工位的高度设计，确保操作人员站立或坐姿操作时都能清晰读取屏幕内容；设备的整体重量参数通过材质密度赋值在数模中集成，可用于柜面承重校核，避免长期使用后柜面变形影响安装密封性。

　　在三维建模的细节处理上，数模对装配间隙做了符合实际工艺的还原：屏幕与边框的装配间隙控制在工业设计允许的公差范围内，卡扣与外壳的连接结构做了可装配性验证，背部接口的位置与尺寸完全匹配实物的接插件规格，可直接用于数字孪生场景下的设备可视化展示，也可用于操作培训的三维课件制作，帮助运维人员快速掌握设备的安装、接线、拆卸流程。

　　不同于消费级显示设备，这款工业HMI的结构设计全部围绕工业现场的可靠性要求展开，没有多余的装饰性结构，所有的外形设计都服务于安装便捷性、运行稳定性、操作易用性三个核心目标，数模还原的每一处结构细节都对应实际生产中的具体使用需求，可直接为从事电控柜设计、自动化设备集成、产线三维布局的工程人员提供精准的设计参考，减少选型阶段的尺寸核对工作量，避免因安装边界不清晰导致的现场返工问题。
