工业信号转换用电流电压转换模块

　　在工业现场的信号采集与传输链路里，电流型信号因为抗干扰能力强、适合长距离传输的特性，被大量传感器、变送器采用，而多数PLC、采集卡、数显仪表的模拟量输入端口更适配电压型信号，这就需要在信号链路里加入电流电压转换模块，完成两种信号制式的匹配，避免信号不匹配导致的采集误差甚至设备端口损坏。这款转换模块针对工业现场最常用的4-20mA电流信号设计，可将输入的电流信号线性转换为对应量程的电压信号输出，适配绝大多数工业采集设备的输入要求，在化工、电力、水处理、自动化生产线的信号调理环节都有广泛应用，比如压力变送器、温度变送器输出的4-20mA信号，经过模块转换后可直接接入数据采集卡，完成现场物理量的实时采集与监控。

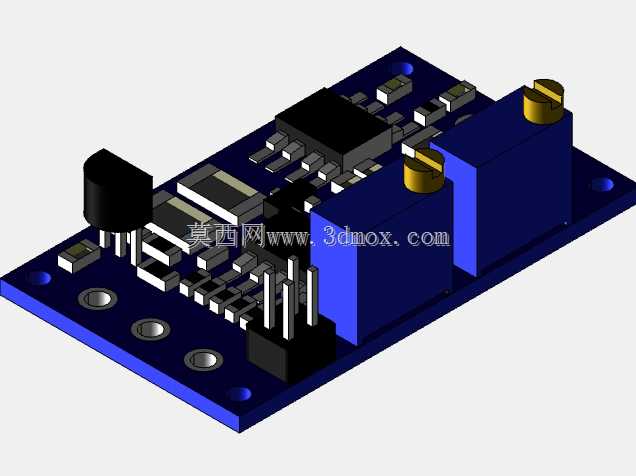

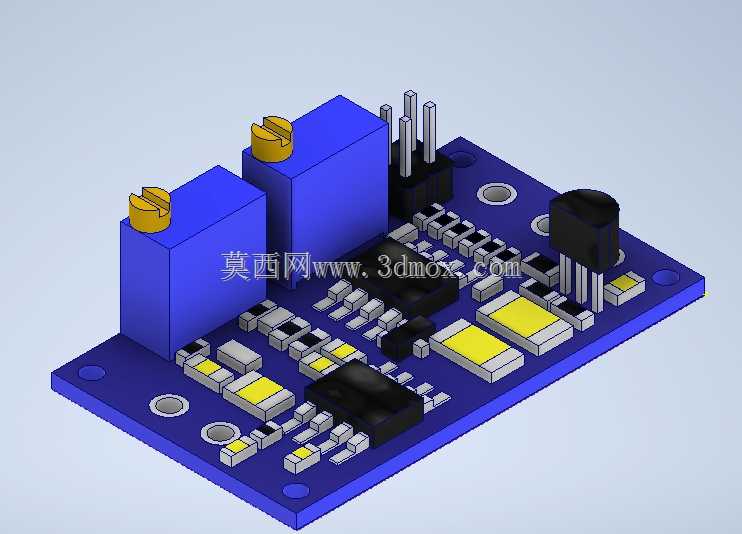

　　从设计思路来看，模块采用PCB板载集成设计，所有元器件均采用工业级选型，板载两个多圈可调电位器，可分别对零点和量程进行微调，方便现场安装时根据实际接入的设备参数校准输出精度，避免因元器件公差导致的信号偏差。板上集成了电源滤波、信号调理、过流保护等电路，输入端带有防反接保护，输出端带有过压钳位电路，即使现场接线出现失误，也不会损坏模块本身以及后端连接的采集设备，适配工业现场复杂的供电与接线环境。模块的PCB采用FR-4板材，厚度1.6mm，铜箔厚度满足大电流信号传输要求，板上预留了四个直径3.2mm的安装孔，孔位间距按照标准模块化设计排布，既可以通过铜柱直接固定在设备内部的安装平面上，也可以搭配排针焊接在面包板或者定制载板上，适配不同的安装场景。

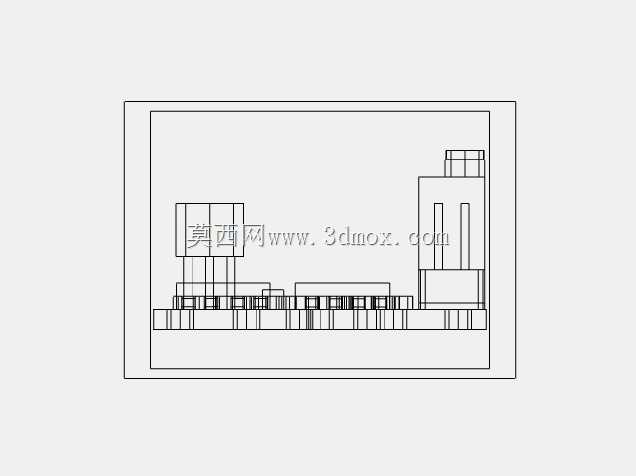

　　外形尺寸方面，模块整体长宽尺寸控制在常规小型信号调理模块的通用规格范围内，板上最高元器件为接线端子与电解电容，整体高度不超过15mm，安装时不需要预留过大的垂直空间，适合在紧凑的设备控制箱内部安装。板上的输入输出接线端子采用插拔式接线座，接线时不需要焊接，直接将导线压接在端子上后插入座体即可，后期维护更换模块时不需要重新接线，大幅降低现场维护的工作量。电路布局上，将电源回路与信号回路做了分区排布，模拟信号走线做了包地处理，降低电源噪声对信号精度的干扰，即使在靠近变频器、伺服驱动器等强电磁干扰源的位置安装，也能保证信号转换的线性度与稳定性，输出信号的纹波控制在工业级应用允许的范围内。

　　实际使用中，模块支持宽范围直流供电，可直接适配工业现场常用的24V直流供电系统，不需要额外配置独立电源，供电回路带有防反接与过流保护，接反电源不会烧毁模块。信号转换的线性度满足工业现场0.5级精度要求，响应速度足够覆盖绝大多数工业传感器的信号变化频率，不会出现信号滞后导致的采集延迟。模块的工作温度范围覆盖工业级常用温区，在低温、高温的工业现场环境下都能稳定工作，不会因为温度漂移导致输出信号出现明显偏差。安装边界上，四个安装孔的中心距按照标准间距设计，和市面上同类型信号转换模块的安装尺寸兼容，替换旧模块时不需要重新打孔，直接替换即可，降低设备改造的工作量。板上的元器件排布预留了足够的爬电距离，满足电气安全要求，在潮湿、多粉尘的工业环境下也能长期稳定运行，不会出现短路、爬电等故障。
