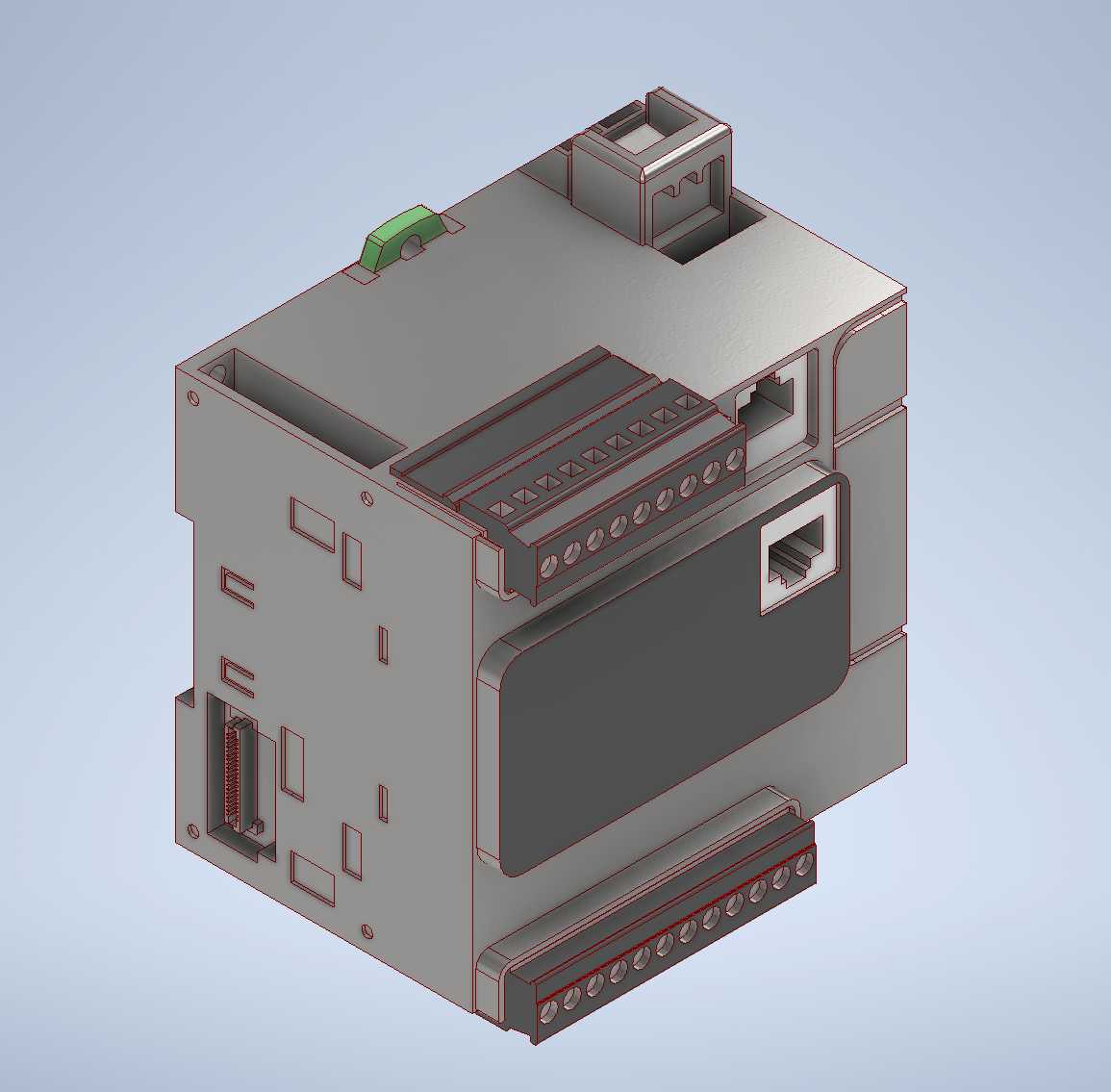

施耐德M221可编程逻辑控制器三维结构

　　在离散制造生产线的控制回路搭建、小型单机设备的逻辑管控场景中，这类紧凑型可编程逻辑控制器是核心控制载体，承担着现场传感器信号采集、执行机构动作指令输出、设备运行逻辑联锁的核心作用，常见于小型包装单机、输送线管控单元、非标专机的电气控制舱内，适配DIN导轨安装的常规电气柜布局，不需要额外定制安装支架就能直接卡装在标准导轨上，和柜内其他断路器、继电器、端子排的排布兼容性极强。

　　从结构设计来看，这款控制器的外壳采用阻燃工程塑料注塑成型，壳体边缘做了圆角过渡处理，既避免安装过程中划伤操作人员手部，也能减少柜内积灰在边角的堆积，上下两侧的接线端子排采用错落式排布，上层端子对应数字量输入通道，下层端子对应数字量输出通道，端子旁预留了清晰的标识刻印区域，方便现场接线时对应点位编号排查，不会出现多通道接线混淆的问题。设备侧面预留了扩展模块的插接接口，不需要额外接线就能直接拼接同系列的扩展IO模块、通讯模块，扩展时的拼接缝隙控制在0.2mm以内，既保证拼接后的结构整体性，也能避免粉尘从拼接缝隙进入设备内部影响电路板运行。

　　正面的通讯接口采用下沉式设计，网线插入后接口外侧的壳体能对水晶头形成一定的防护，避免设备运输或者柜内布线拉扯时导致网线接头脱落，顶部的状态指示灯区域做了微凸的透光设计，指示灯的光线散射角度经过调校，操作人员站在柜前1.5米的位置就能清晰观察到电源、运行、故障各通道的状态，不需要凑近设备就能判断运行情况。设计过程中充分考虑了现场安装的空间边界，设备整体厚度控制在适配常规200mm深度电气柜的尺寸范围内，接线完成后柜门关闭不会和柜内布线产生干涉，设备背部的导轨卡扣采用弹性结构，安装时只需要对准导轨按压就能完成固定，拆卸时用一字螺丝刀撬动卡扣解锁就能快速取下，不需要额外的紧固件，能大幅缩短现场电气安装的作业时间。

　　壳体表面的散热筋采用横向排布设计，既不影响壳体整体结构强度，也能通过空气自然对流带走设备运行时产生的热量，在0-55摄氏度的常规工业现场环境下，不需要额外加装散热风扇就能保证设备长时间稳定运行，减少了后期维护的易损件更换成本。接线端子的螺丝采用防滑脱设计，螺丝拧到最大开度时不会从端子座上脱落，避免现场接线时螺丝掉落进入柜内其他设备引发短路风险，端子的压线片采用碟形结构，压紧多股软线时能均匀包裹线芯，不会出现压接单股线芯导致接触不良的问题。设备边角的安装定位凸点能保证多台控制器并排安装时的间距一致，既保证每台设备的散热空间，也能让柜内排布整齐美观，方便后期运维时的设备点位梳理。
