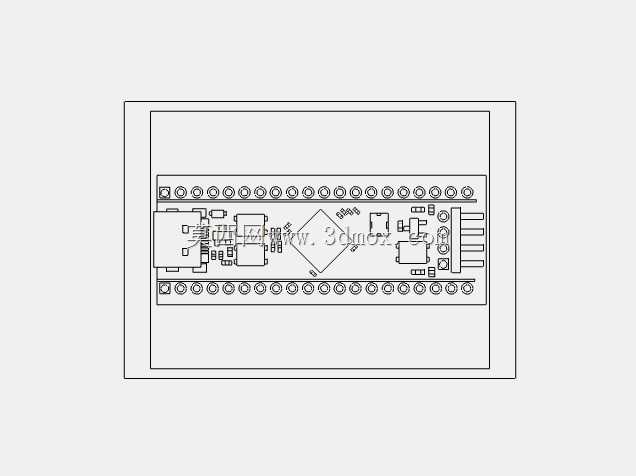

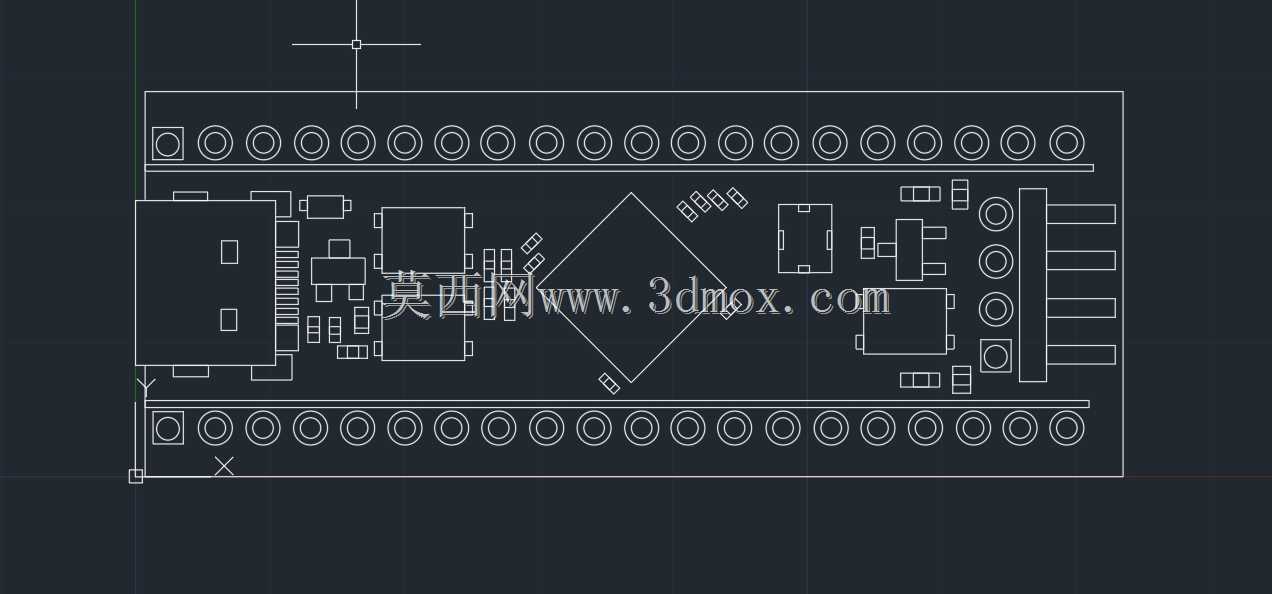

STM32F411CEU6核心控制板2D接线布局图

　　这份接线布局图围绕STM32F411CEU6主控芯片展开，核心服务于嵌入式控制类设备的硬件接线规划，在小型自动化控制终端、桌面级机器人控制单元、小型工业传感采集节点这类场景中，这类接线图是硬件打样前的核心参考依据，能直接指导PCB布线、外围器件排布以及后期生产的接线校验工作。从图面布局来看，主控芯片被放置在板卡核心区域，四周预留了足够的走线空间，两侧的排针引脚沿板卡长边平行排布，这种排布方式首先考虑的是安装时的插拔便利性，不管是直插面包板做原型验证，还是焊接到专用载板上集成到设备内部，两侧平行排针都能让接线顺序更符合常规布线逻辑，减少走线交叉带来的信号干扰问题。

　　板卡上的外围器件排布遵循信号流向原则，电源输入相关的滤波电容紧邻芯片电源引脚布置，尽可能缩短电源走线长度，降低电源纹波对主控芯片运行稳定性的影响；晶振电路紧贴芯片时钟引脚放置，减少时钟信号的传输距离，避免高频信号向外辐射干扰其他敏感电路；复位按键、启动模式配置拨码开关布置在板卡边缘区域，方便调试时手动操作，不会被周边插接的线材遮挡操作空间。从安装边界来看，整板的外形轮廓为规则矩形，四角预留的安装孔位置符合通用小型核心板的安装孔距规范，不管是使用铜柱固定在设备壳体内，还是通过排针直接插接到底板上，都不会和周边结构件产生干涉，板卡边缘到最外侧排针引脚的距离预留了常规接插件的插拔操作空间，后期装配时不需要额外修剪结构件避让。

　　在实际设备应用中，这类核心控制板常作为小型设备的控制核心，比如小型桌面机械臂的关节控制单元、工业现场的小型数据采集终端、教学用嵌入式实验平台，这份接线图清晰标注了每个引脚的对应接线位置，硬件工程师在做外围电路扩展时，可以直接对照图面的引脚排布连接传感器、执行器、通讯模块等外设，不需要反复查阅芯片手册核对引脚序号，能大幅缩短硬件开发的周期。设计过程中充分考虑了不同应用场景的适配性，板卡一侧预留的通讯接口位置，刚好对应常用的串口下载、USB通讯接插件的安装尺寸，不管是做有线通讯连接，还是外接无线通讯模块，都能顺着板卡边缘引出线材，不会出现线材弯折半径过小导致的接触不良问题。

　　电源回路的接线在图中做了明确的区域划分，功率器件的供电走线和信号走线分开排布，避免大电流走线产生的压降影响小信号采集的精度，对于需要采集模拟量信号的应用场景，这种走线划分能有效降低电源噪声对采样精度的干扰。另外，板卡上预留的测试点位置都布置在板卡边缘区域，生产调试时探针可以直接接触测试点完成功能检测，不需要拆卸板卡上的其他接插件，能提升批量生产时的检测效率。从结构适配的角度，整板的厚度方向预留了常规贴片元件的高度空间，最高的元件比如接插件、电解电容的高度都控制在通用壳体的内部安装高度范围内，不管是安装在塑料壳体还是金属屏蔽壳内，都不会出现元件顶壳的问题，金属屏蔽壳安装时，图中也标注了接地引脚的对应位置，能直接连接屏蔽壳实现良好的电磁屏蔽效果，在工业现场电磁环境复杂的场景下，能有效提升控制板的运行抗干扰能力。
