100A三相配电防护电气面板结构

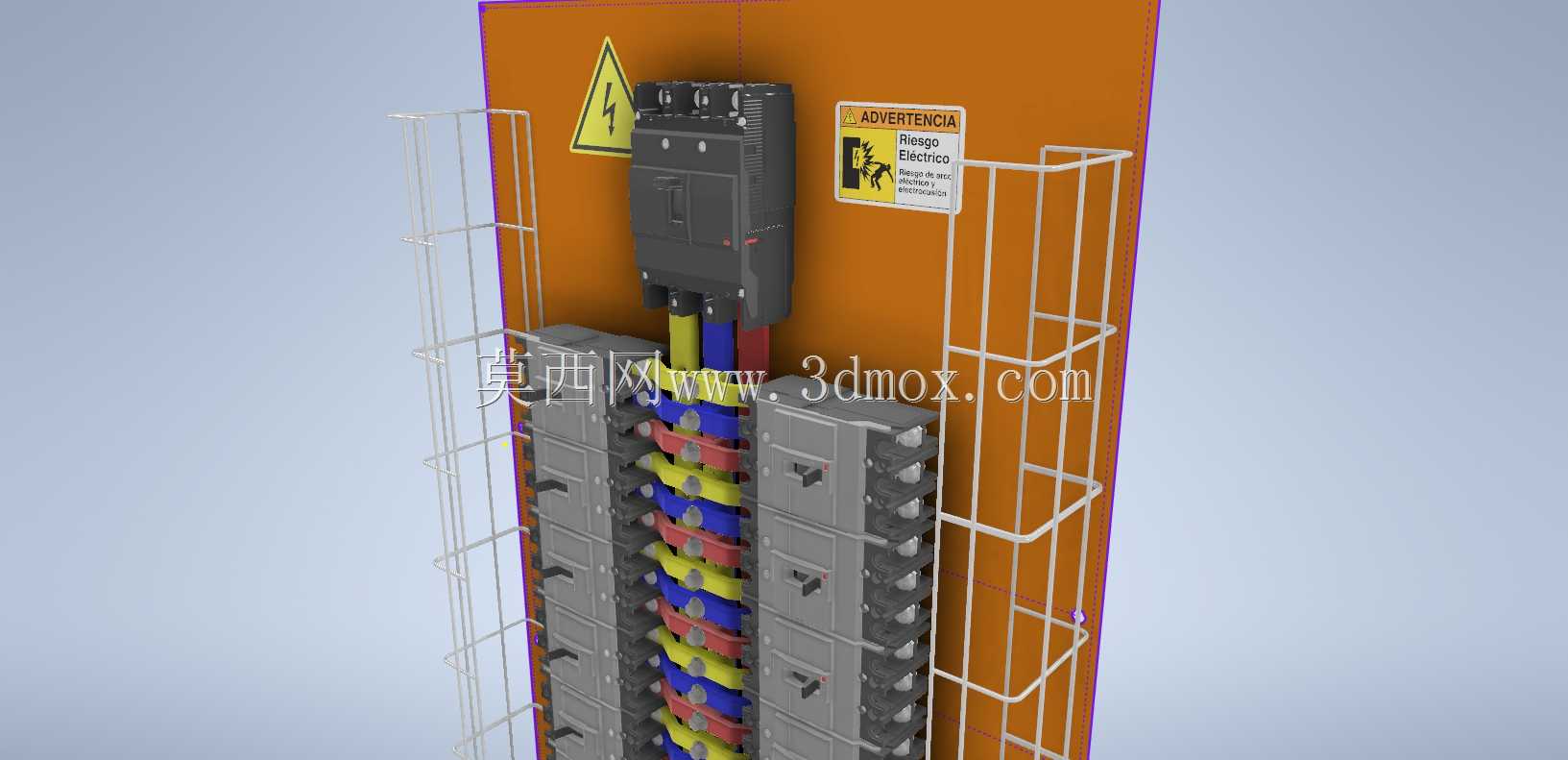

　　在工业厂房低压配电、小型商业体进线配电、临时施工用电分路场景中，这类100A规格的三相配电防护电气面板是末端配电的核心承载单元，承担着进线总控、分回路过载短路防护、检修断电隔离的核心作用，区别于家用小电流配电盘，该面板适配380V三相供电系统，额定载流100A，可承载约65kW的三相负载，能同时为多台工业设备、照明回路、动力插座回路提供分路配电支持。从结构设计逻辑来看，面板采用橙色绝缘安装背板作为承载基底，背板边缘预留了标准安装孔位，可直接固定在墙面预埋的安装架或是落地柜的安装梁上，安装时需保证背板与墙面留有不小于20mm的散热间隙，避免背板后侧接线部位积热影响线缆绝缘寿命。

　　面板上部设置总进线断路器，断路器采用导轨卡装结构固定在背板上部的标准DIN导轨上，进线端从背板后侧引入三相相线与中性线、保护地线，断路器操作手柄突出面板正面防护网的操作间隙，无需拆卸外部防护结构即可完成总闸分合操作，断路器旁粘贴的高压警示标识与操作提示标识，采用耐磨覆膜印刷，长期在车间多尘环境下也不会出现标识脱落模糊的问题。总断路器下方分两列排布分路微型断路器，每列分路断路器通过汇流排与总断路器出线端连接，汇流排采用紫铜镀锡材质，外部套有对应相序的彩色绝缘护套，黄、绿、红分别对应A、B、C三相，蓝色对应中性线，分路断路器同样采用DIN导轨卡装，每个分路断路器对应一个出线回路，可根据实际负载需求配置不同额定电流的分路开关，分路接线从断路器下端引出后沿背板两侧的理线架排布，理线架采用镂空金属框架结构，既可以规整走线避免线缆杂乱交叉，也能为接线部位提供物理防护，防止外力磕碰导致接线松动。

　　面板两侧设置的白色金属防护网罩，采用圆钢弯折焊接成型，表面做喷塑防锈处理，网罩与背板之间通过快拆螺丝固定，日常运维时可快速拆卸网罩完成接线检修，正常运行时网罩可阻挡无关人员误触带电部件，同时不会遮挡断路器操作手柄与状态指示窗口，运维人员在外部即可直观观察每个断路器的分合状态。设计过程中充分考虑了不同场景的安装适配性，背板整体尺寸按照常规小型配电柜的内空尺寸做了边界匹配，宽度方向预留了足够的接线空间，即使是16平方毫米的多股铜芯进线，也能在背板后侧完成弯曲线缆连接，不会出现线缆弯折半径不足导致的绝缘层破损问题；高度方向上总断路器与分路断路器之间预留了足够的安全间距，避免分路接线时工具误触上部带电的总闸出线端。

　　从实际使用的可靠性角度出发，该面板的所有载流部件排布都遵循了强电回路的安全间距要求，不同相序的带电部件之间留有不小于12mm的电气间隙，爬电距离满足低压配电设备的国标要求，即使在南方高湿度环境下也不会出现相间拉弧短路的问题；背板采用的绝缘板材具备耐电弧、阻燃的特性，即使内部出现局部打火也不会引燃背板造成火势蔓延。在现场安装施工时，该面板可直接嵌入壁挂式配电箱体内部，也可作为独立配电单元安装在开放式的设备配电区，安装时只需将背板四角的固定孔与安装位的螺孔对齐，拧紧固定螺丝即可完成主体固定，后续的断路器配置、接线作业都可在背板正面完成，无需在狭小的箱体后侧进行盲操作，能大幅降低现场配电施工的作业难度，减少接线错误的概率。日常运维过程中，运维人员可通过每个断路器的状态指示快速定位故障回路，故障排除后直接合闸即可恢复供电，网罩的镂空设计也便于红外测温设备直接检测断路器接线端的温度，无需拆卸防护结构就能完成日常巡检的温度检测工作，及时发现接线松动、过载导致的接头发热隐患。
