眼镜脚架铰接连接结构零件三维设计

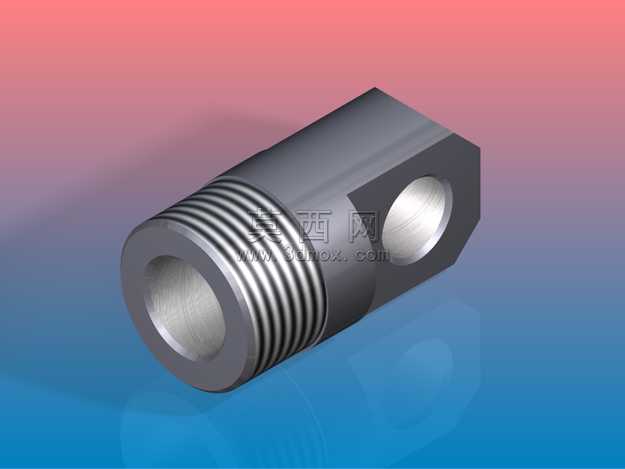

本模型为眼镜脚架与镜框连接的核心铰接结构零件，采用Autodesk Inventor软件完成全参数化三维建模，建模过程严格遵循眼镜五金配件的加工工艺要求，兼顾结构强度与装配适配性。建模阶段首先绘制零件的轴向截面草图，通过旋转特征生成带外螺纹的筒状主体结构，外螺纹段采用精确的牙型轮廓扫描生成，符合小直径精密五金螺纹的尺寸规范，保证与镜框端螺纹孔的旋合适配；主体非螺纹段通过拉伸切除生成六角形定位结构，用于装配时的夹持固定，避免安装过程中零件打滑。零件侧部通过垂直于主体轴向的草图拉伸，生成带贯通铰接孔的凸耳结构，铰接孔与主体内孔保持严格的垂直公差，孔壁做倒角处理，消除锐边避免装配时刮伤铰接销轴，同时减少铰接转动时的摩擦阻力。零件内孔为阶梯通孔结构，不同孔径段分别对应螺纹段的通径、铰接段的避让空间，各段衔接处做圆角过渡，减少应力集中，提升零件的抗弯折性能。材质设定为锌合金镀哑光铬，渲染阶段采用金属材质球，调整粗糙度参数模拟电镀层的细腻哑光金属质感，外螺纹牙顶做轻微高光处理还原真实电镀件的光影效果，铰接孔内壁设置略高的粗糙度模拟机加工后的内孔表面状态，六角定位面做细微的纹理处理还原冷镦加工后的表面质感。设计过程中充分考虑眼镜佩戴时的受力场景，铰接凸耳与主体的衔接处做加厚过渡处理，避免频繁开合脚架导致的连接处断裂，整体结构紧凑，尺寸适配常规板材眼镜、金属眼镜的脚架安装规格，可直接用于眼镜配件的开模参考、结构验证，也可作为眼镜类产品三维装配设计的标准零件调用，模型各特征参数可编辑，能够根据不同眼镜的尺寸需求快速调整规格，适配不同型号的眼镜产品设计需求。
