6CB5A单端电子管功放结构设计

　　在高保真音频重放领域，电子管功放凭借偶次谐波失真带来的温润听感，始终占据桌面HiFi、小型发烧听音室的核心应用场景，这款6CB5A单端三极管接法功放的三维结构设计，完全围绕音频信号放大链路的实际工作需求展开，从底层布局层面规避电磁干扰、结构共振等影响音质的核心问题。设计阶段首先确定核心放大架构：采用6CB5A功率管接成单端三极管组态作为输出级，由6N7双三极管担任前级电压放大与推动级，级间通过音频变压器完成阻抗匹配与信号耦合，电源部分采用FWBR整流架构，搭配4只6AX4整流管为各级电路提供独立供电回路，避免不同工作状态的电路单元通过电源内阻产生串扰。

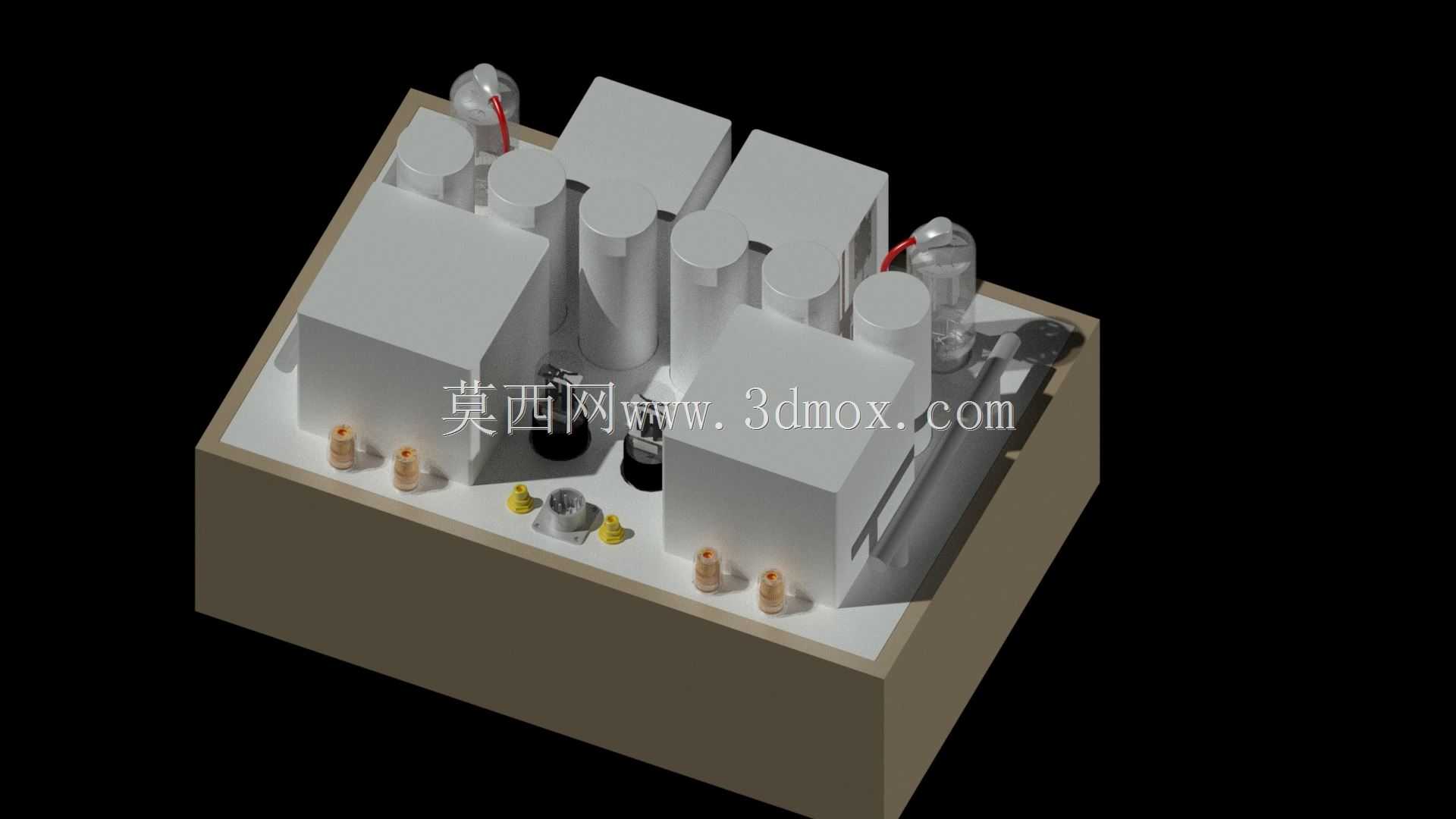

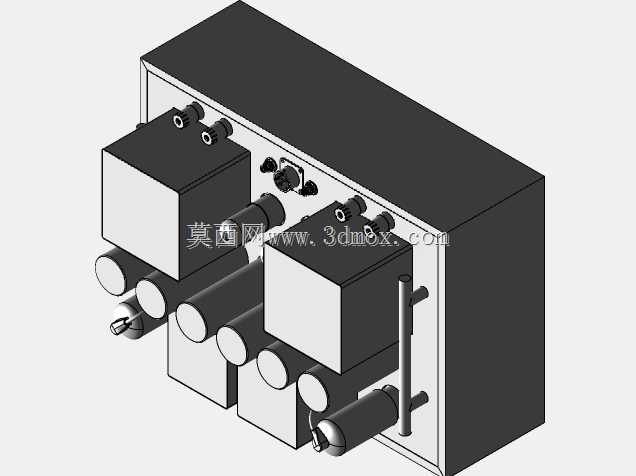

　　从结构布局来看，整机采用一体化金属底座作为安装承载基体，底座边缘预留统一高度的安装凸台，既可以作为上盖的定位止口，也能在底座内部形成封闭的布线空腔，高压交流走线、直流供电走线、弱信号音频走线分别在空腔内分层排布，高压走线沿底座侧壁布置，弱信号走线沿底座另一侧布置，中间通过金属隔板做电磁屏蔽，从物理层面杜绝电源交流噪声串入音频输入回路。底座上表面的元件排布完全遵循信号流向顺序：音频输入端子、音量电位器布置在底座前端靠近操作位的一侧，6N7推动管布置在输入级后方紧邻信号输入端，缩短弱信号传输路径，6CB5A功率管对称布置在推动级后方两侧，级间耦合变压器布置在推动管与功率管之间的中心位置，保证左右声道信号传输路径长度完全一致，避免声道相位差。

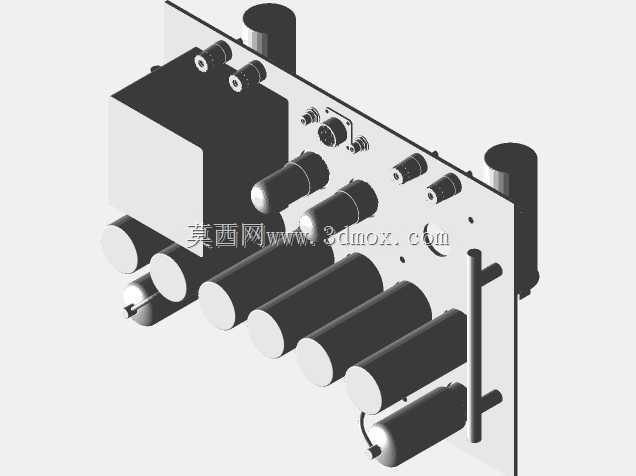

　　电源部分的高压滤波电容、电源变压器、6AX4整流管集中布置在底座后侧，远离前端弱信号放大区域，电源变压器采用立式安装，固定脚位预留减震胶垫安装槽，避免变压器工作时的硅钢片振动通过金属底座传递到电路板与电子管，引发麦克风效应。大容量电机启动型ASC电容器卧式布置在底座后侧的电容安装位，固定卡箍的位置避开电容引脚受力点，防止长期使用后引脚因震动出现疲劳断裂，电容引脚与接线端子之间预留足够的爬电距离，满足高压工作下的绝缘要求。输出端子布置在底座后端两侧，与电源输入接口保持足够安全间距，避免电源干扰串入输出信号。

　　所有电子管的管座安装孔位均按照对应管型的标准尺寸加工，管座下方预留足够的引脚焊接空间，功率管管座周边预留散热间隙，保证电子管工作时的热量能够通过空气自然流通散出，不会在局部形成高温积热。底座上的接线端子全部采用带绝缘护套的规格，高压接线端子与低压信号端子之间设置绝缘挡片，防止误触与短路。安装边界方面，底座整体采用规整的长方体构型，底部四个角预留标准高度的减震机脚安装孔位，机脚安装后整机底部与支撑台面之间留有足够的通风间隙，帮助内部元件散热；底座上盖采用镂空设计，对应电子管、变压器的位置开设通风孔，既保证散热效率，也能对内部元件形成防护，避免异物落入造成短路。整套结构设计没有多余的装饰性结构，所有布局、开孔、固定位的设置都服务于电路稳定工作、音质表现优化、安装维护便捷的核心需求，不管是用于个人DIY组装，还是小批量生产的结构参考，都能直接对应实际加工与装配环节，不需要额外做大幅的结构调整。
