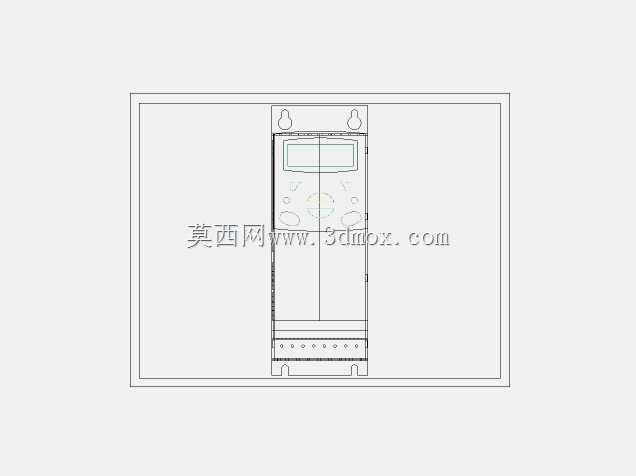

从结构设计逻辑来看,整个柜体采用立式窄款布局,正面预留了操作与状态显示区域,顶部设置了两个吊装挂点,方便现场安装时的垂直吊装转运,底部预留了标准化的安装固定孔位,适配常规的电控安装槽钢与壁挂支架两种安装方式,柜体侧面预留了散热通风的格栅间隙,不需要额外加装外置散热风道即可满足额定负载下的温升控制要求。实际选型应用中,这类驱动装置的安装边界需要重点考量,柜体前后需要预留不小于三百毫米的操作与接线空间,侧面预留不小于一百毫米的散热间隙,顶部吊装空间要满足吊具的操作高度要求,底部进线位置要和电缆沟的出线高度匹配,避免线缆过度弯折影响接线可靠性。在工业传动控制场景里,这类三相驱动装置常被配套在中小型生产线的动力输送段、风机水泵类负载的调速回路里,也会作为小型专机的动力控制核心嵌入设备电控柜组,承担电机转速调节、运行状态保护、转矩输出匹配的核心作用,区别于大型多传传动系统,该款装置的独立柜体结构更适合分布式安装的产线布局,不需要额外整合到总柜体内,可直接就近安装在被控电机旁的支架上,减少长距离动力线缆的压降损耗。
从功能结构的细节设计来看,正面的操作面板区域做了内凹处理,避免现场搬运或安装过程中磕碰损坏操作按键,柜体的拼接缝隙做了等宽控制,既满足防护等级要求,也方便后期维护时的面板拆卸,内部的功率模块与控制模块采用分层布局,功率回路与控制回路的走线空间完全分隔,减少强电对弱电控制信号的电磁干扰,接线端子区域集中布置在柜体下部,强电进线、电机出线、控制信号线的端子排做了明确的分区标识,避免现场接线时出现错接问题。在不同的行业应用场景里,这类驱动装置的安装适配性也有差异,比如在输送线场景下,常和变频电机配套使用,柜体直接壁挂安装在输送线的侧方支架上,不需要额外做安装基础;在风机控制场景下,会被安装在风机旁的落地电控柜支架上,和断路器、接触器等低压元器件配合组成完整的风机控制回路;在小型加工专机场景下,会被嵌入专机的机身电控仓内,和PLC、传感器等控制元件配合完成主轴或进给轴的转速控制。
设计建模过程中,需要重点还原柜体的安装孔位尺寸、外部接口位置、操作面板的凸起高度,这些尺寸直接影响后期现场安装的适配性,如果安装孔位的间距偏差超过两毫米,就会出现现场无法挂装的问题;如果外部接线接口的位置和实际产品存在偏差,会导致线缆弯折半径不足,长期运行后出现线缆绝缘层破损的风险;操作面板的凸起高度如果建模不准,会导致后期设计仓门时出现面板和仓门干涉的问题。整个柜体的外形采用规整的长方体切角设计,边角位置做了小圆弧过渡,避免安装过程中尖锐边角划伤施工人员,柜体表面的喷涂区域做了均匀的厚度预留,建模时需要考虑喷涂层的厚度对装配间隙的影响,尤其是柜门和柜体的配合间隙,要预留足够的公差余量,避免喷涂后出现柜门开关卡滞的问题。
从结构强度的设计角度,柜体的侧板采用加厚冷轧钢板折弯成型,内部设置了横向的加强筋,在吊装和运输过程中不会出现柜体变形的问题,顶部的吊装挂点和柜体的主框架做了一体化连接,吊装时的受力直接传递到主框架上,不会出现局部板材变形的情况。在三维建模的细节处理上,需要准确还原柜体正面的状态标识区域、按键布局轮廓、底部的接地标识位置,这些细节虽然不影响整体安装尺寸,但在做设备整体的三维布局时,能够直观判断操作空间是否充足,接线方向是否合理,避免后期现场调试时出现操作位置被其他设备遮挡的问题。对于设备选型的工程师来说,准确的三维模型可以直接导入到整个产线的三维布局文件中,提前校验安装空间、干涉情况、线缆走向,减少现场安装时的整改工作量,不需要等到设备到货后才发现空间不足或者接口位置不匹配的问题。
