家用台扇整机结构与电路原理三维还原

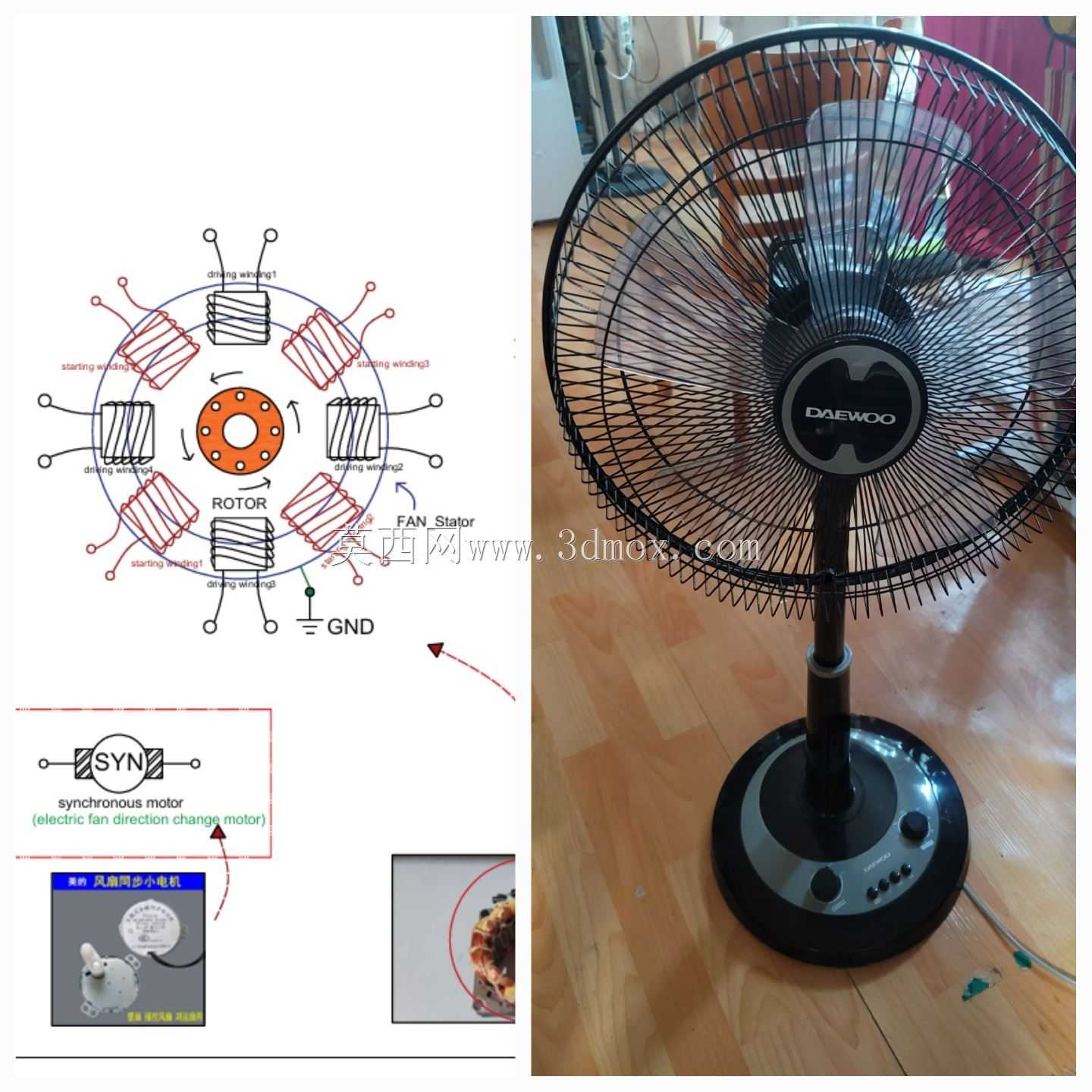

　　从实际功能特性来看，还原的台扇为桌面台式结构，整机由底座支撑组件、立杆升降调节段、机头驱动总成、前后网罩、风叶、摇头机构、控制按键模块几大部分组成，配套的电路原理图清晰标注了定子绕组的接线逻辑、同步摇头电机的供电回路、档位调速的抽头接线方式、接地保护的走线路径，完全匹配市面主流台式交流风扇的通用架构。设计思路上完全遵循家用风扇的量产工程逻辑：底座采用大直径配重结构，底部预留防滑胶垫安装位，确保整机在最高档位运行、风叶动平衡存在微小偏差时也不会出现晃动位移，底座内部预留足够空间容纳电源线收纳槽、档位开关、定时器等电气元件，控制按键排布在底座上表面靠前位置，符合用户坐姿操作的伸手可达范围，无需起身即可完成开关、调速、定时、摇头功能的切换。这套三维还原内容覆盖家用交流台扇的整机机械结构与核心电路原理，可直接用于小家电维修参考、电工教学演示、DIY改装的结构校核场景。日常家用台扇作为夏季通风降温的常用小家电，其结构可靠性直接决定使用体验与安全性能，不少用户遇到风扇不转、摇头失灵、档位失效的故障时，往往因不清楚内部结构与电路逻辑盲目拆修，反而造成二次损坏，这套内容刚好填补了实物拆解前的结构认知空白。

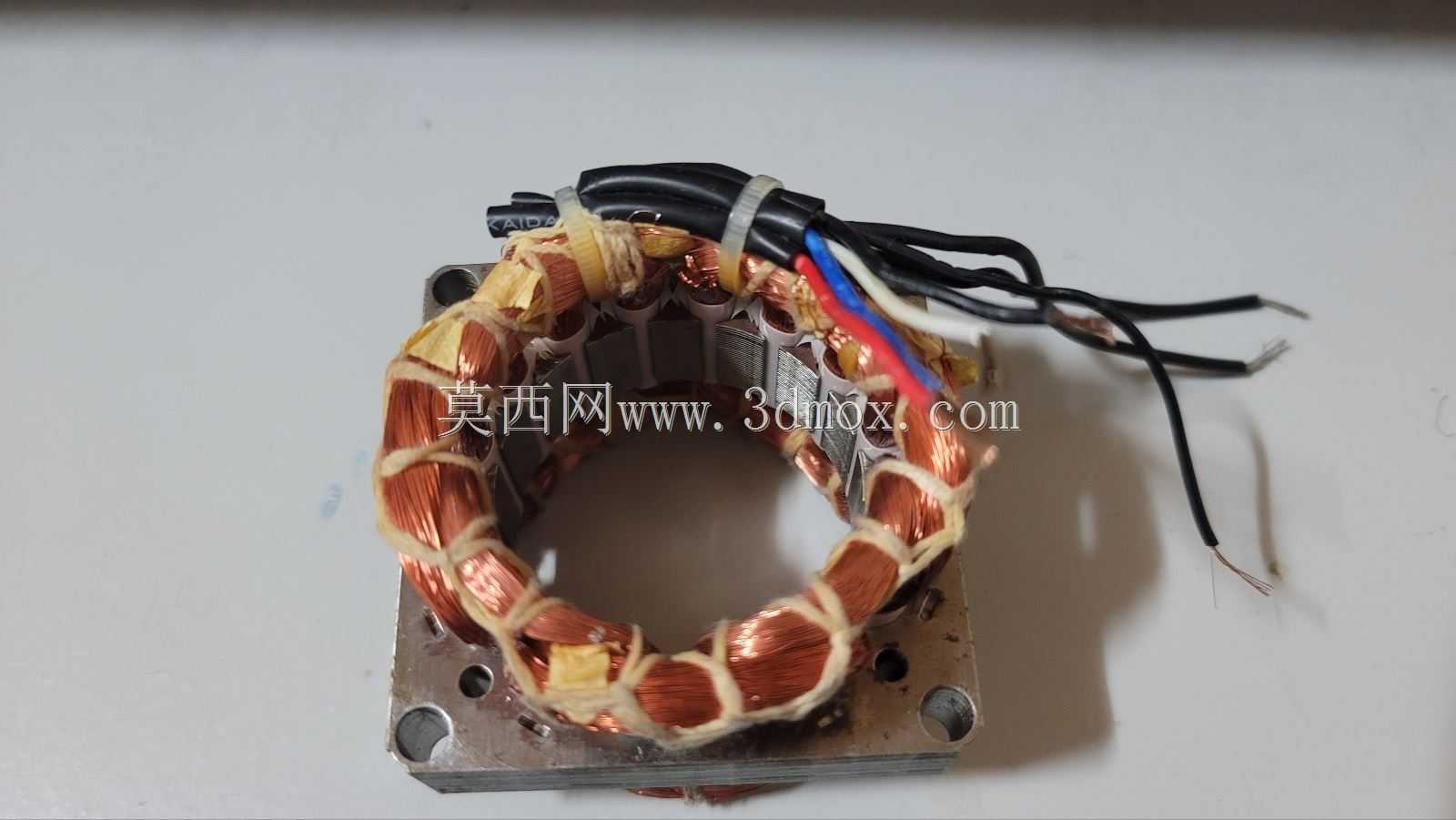

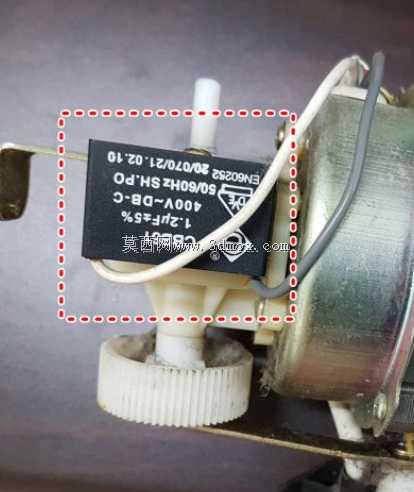

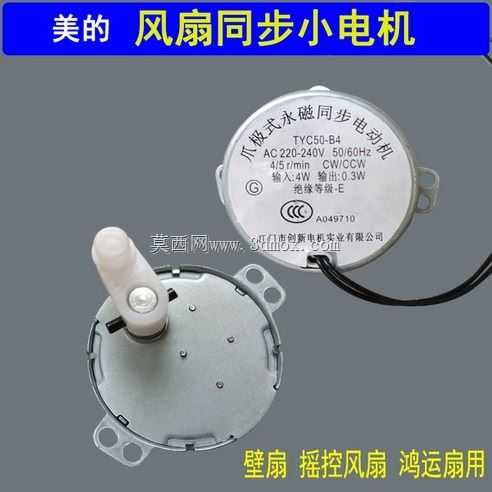

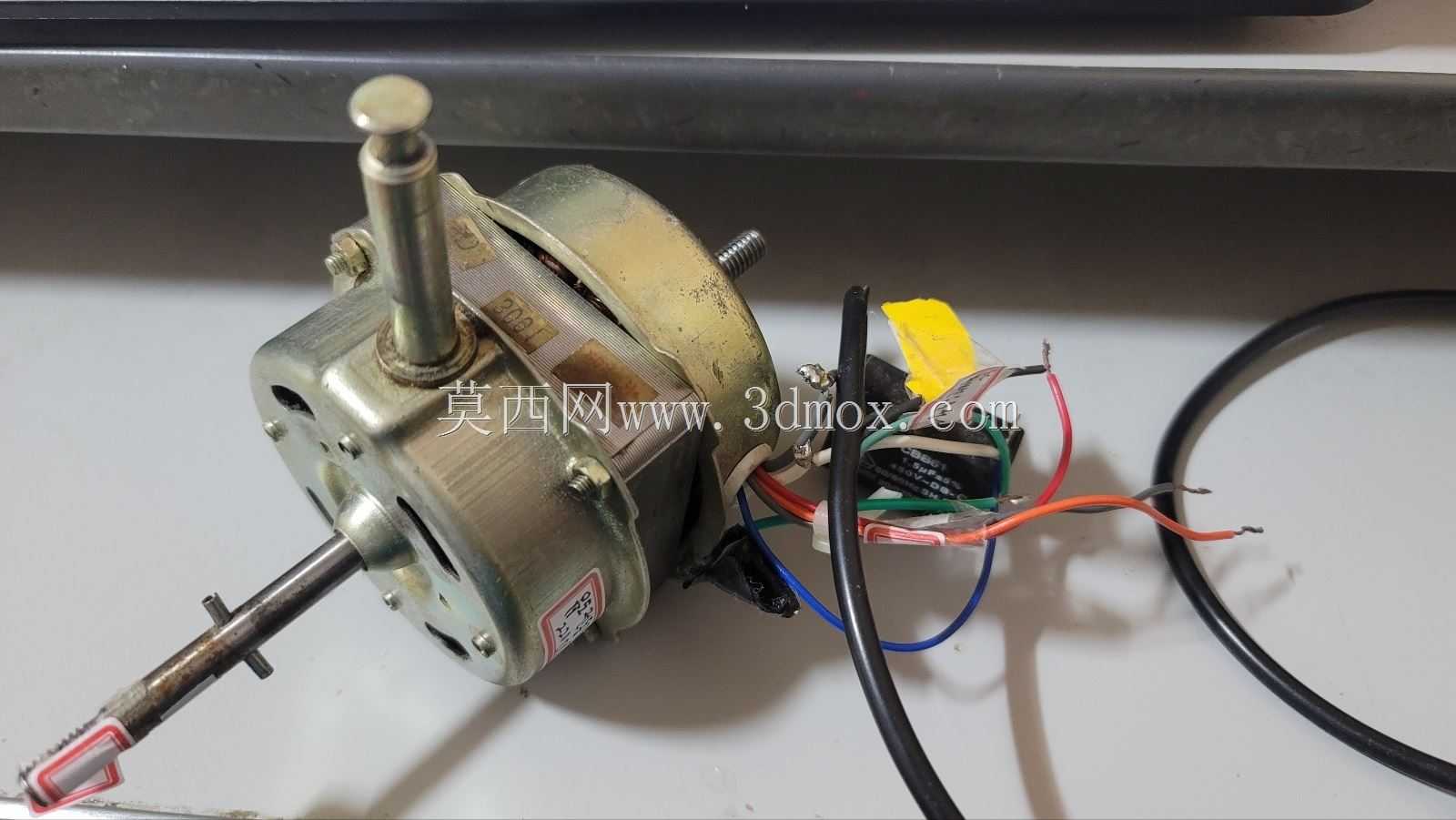

　　立杆部分采用薄壁金属管材质，在保证支撑强度的前提下尽可能降低整机重量，管壁厚度控制在0.8mm左右，既不会因管壁过薄出现机头下垂变形，也不会因管壁过厚增加不必要的材料成本，立杆与底座、立杆与机头的连接位置均设置了防松卡位结构，避免长期运行振动导致连接松脱。机头部分作为核心功能单元，驱动电机采用单相交流电容运转架构，定子绕组的主副绕组匝数、线径匹配12-16寸风叶的负载需求，配套的运转电容容量严格匹配电机功率参数，避免出现启动无力、转速不足、绕组过热的问题；摇头机构采用独立同步电机驱动，通过曲柄连杆结构带动机头在80-90度范围内往复摆动，同步电机的供电回路与主电机档位联动，只有主电机启动运行时摇头机构才能通电工作，避免单独开启摇头造成的机构空磨。

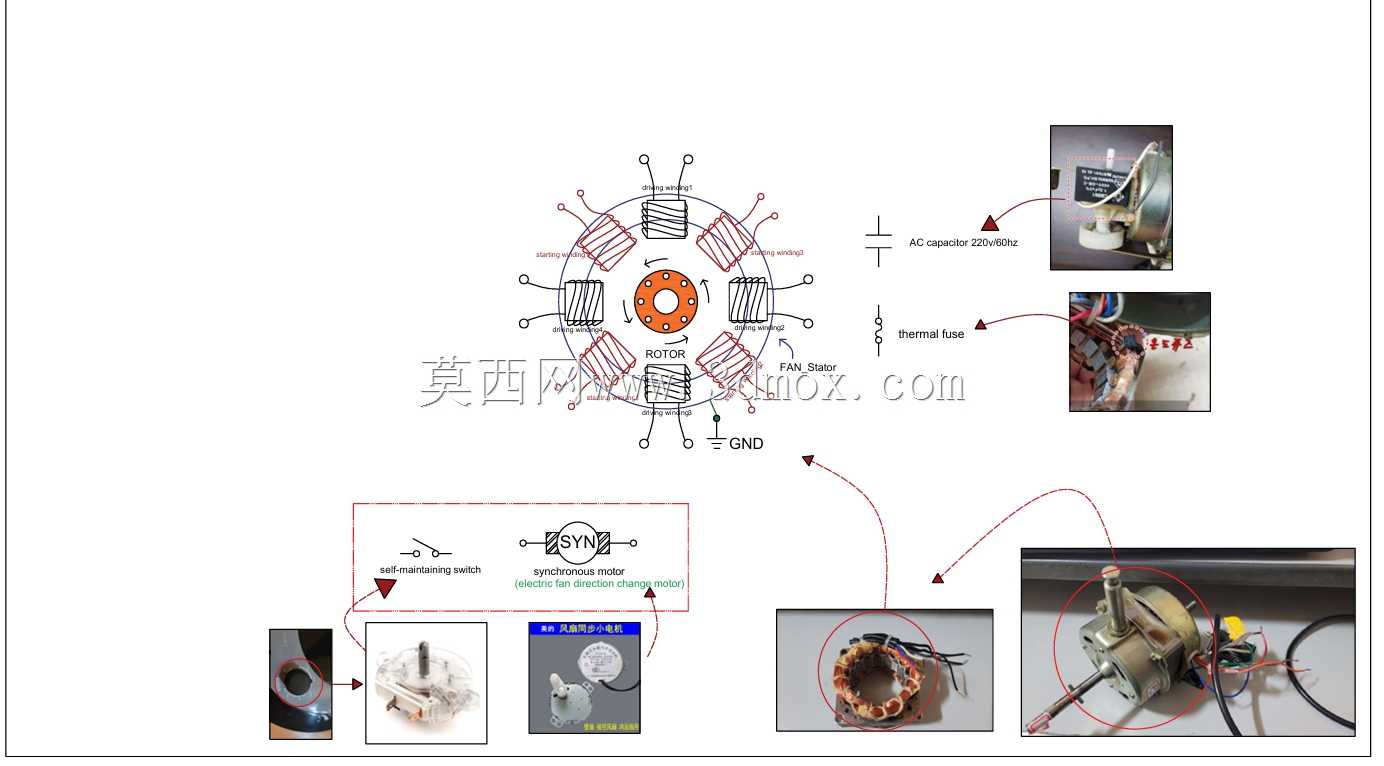

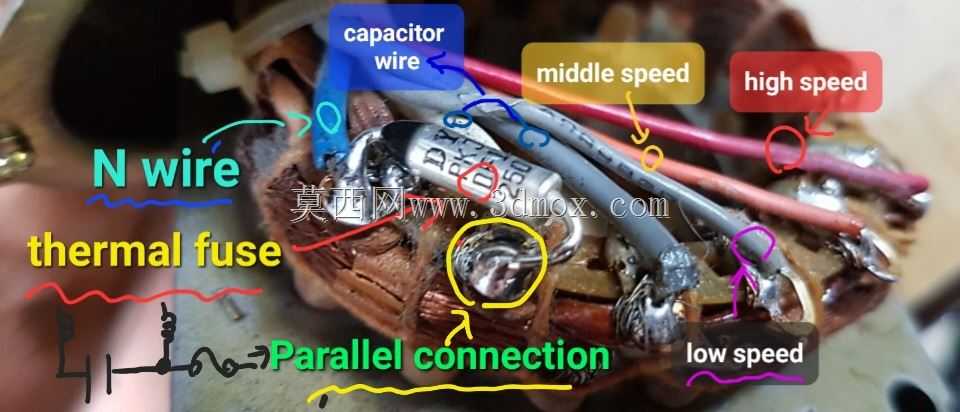

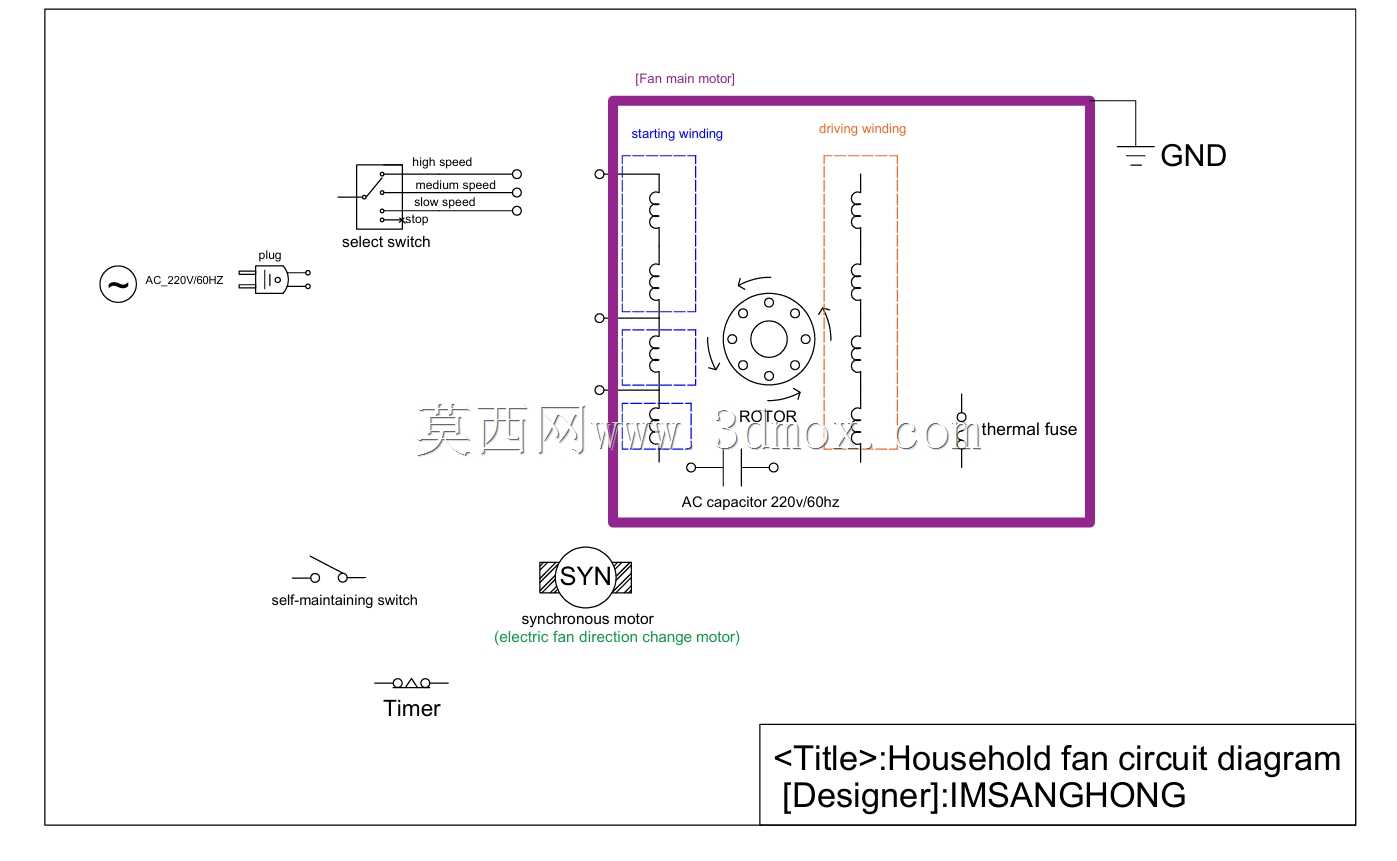

　　电路部分的还原完全贴合家用风扇的实际接线逻辑：主绕组直接接入市电回路，副绕组串联运转电容后与不同档位的调速抽头连接，通过改变绕组接入匝数调整运行转速，同步摇头电机通过独立开关并联在市电输入端，接地端直接连接机头金属外壳与底座金属支撑件，满足二类电器的安全防护要求。安装边界层面，整机放置时需要预留后方10cm以上的通风散热空间，避免进风受阻导致电机温升过高，网罩的径向间隙控制在8mm以内，符合小家电安全防护的手指触碰防护要求，电源线从底座后侧引出，预留1.5米以上的线长满足常规桌面取电需求，风叶与前后网罩的间隙均匀控制在5mm以上，避免运行过程中出现风叶擦碰网罩的异响问题。

　　对于三维建模从业者而言，这套内容可以直接作为小家电类产品建模的结构参考，准确把握家用台扇的比例尺寸、部件配合关系、电路走线逻辑，避免建模过程中出现结构错位、安装干涉、不符合实际工程逻辑的问题；对于电工维修人员而言，可以对照电路原理图快速定位故障点，区分绕组损坏、电容失效、开关接触不良、同步电机烧坏等不同故障类型，大幅提升维修效率；对于DIY爱好者而言，可以参考结构参数完成风扇的改装升级，比如更换更高转速的电机、加装遥控模块、调整摇头角度范围等操作时，提前通过三维结构确认改装空间，避免盲目拆装造成部件损坏。需要注意的是，这类交流风扇的电气部分直接连接市电，所有拆修操作必须在断开电源的前提下进行，电路接线完成后需要做好绝缘防护，避免出现漏电风险，机械结构装配时需要保证风叶的动平衡精度，锁紧风叶固定螺母，避免运行过程中出现风叶脱落的安全隐患。
