电源变压器用带耳密封安装垫片

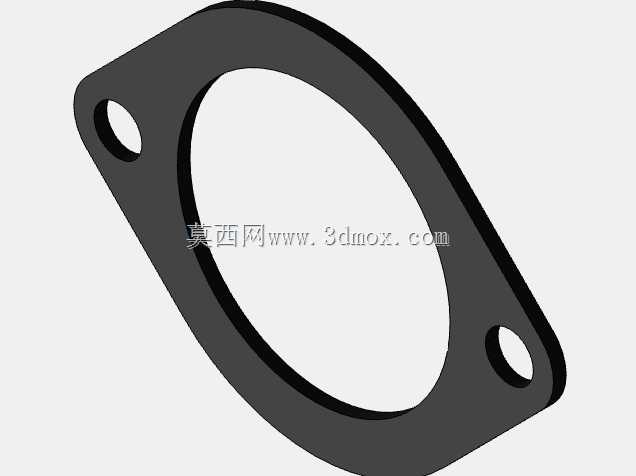

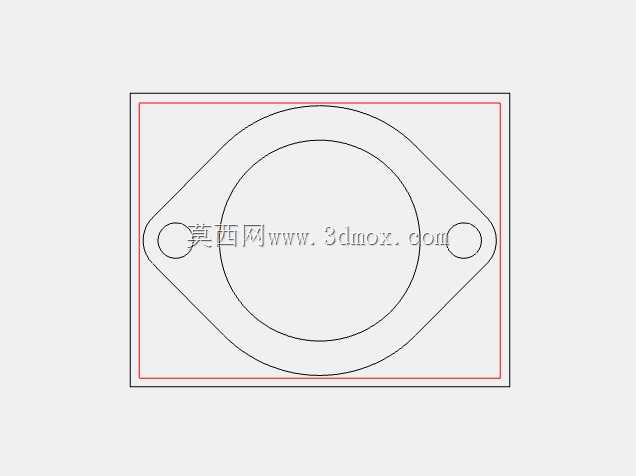

　　在电源变压器的整机装配环节，这类带双安装耳的密封垫片属于高频出现的配套结构件，主要布置在变压器接线端、腔体法兰对接面的位置，承担密封、间隙补偿、绝缘隔离的多重作用。不同于常规平垫片的环形结构，这款垫片采用非对称的菱形外轮廓设计，两个安装耳分别向斜向延伸，耳孔位置完全匹配变压器壳体上预设的螺栓安装点位，安装时不需要额外调整对位，螺栓穿过耳孔锁紧后，垫片不会随螺栓转动发生移位，能避免长期运行过程中垫片偏移导致的密封失效问题。从结构设计逻辑来看，垫片的中心通孔尺寸完全适配变压器对应位置的穿线、导通柱外径，通孔边缘做了微小的圆角过渡，不会割伤穿过的线缆绝缘层，也能避免安装时垫片内圈刮蹭导通柱表面的镀层。

　　垫片主体的厚度控制在适配法兰间隙的范围内，既能够补偿两个对接法兰面的平面度误差，填充金属机加工面残留的微小刀纹凹坑，又不会因为厚度过大导致螺栓锁紧行程过长，影响对接结构的整体刚性。实际应用场景中，这类垫片常被用在户外型电源变压器的接线腔密封位置，配合密封胶使用时，能有效阻挡外界水汽、粉尘进入腔体内部，避免内部接线端子受潮氧化引发的接触不良、绝缘击穿问题；在室内工业控制柜配套的变压器安装中，垫片还能起到一定的隔振作用，缓冲变压器运行时产生的微小振动，避免振动传递到柜体引发的共振异响。

　　设计这类垫片的三维结构时，首先要锁定两个安装孔的中心距参数，这个尺寸必须和对应变压器壳体的安装孔位完全一致，偏差超过0.1mm就会出现安装对位困难的问题；其次要确认中心通孔的直径，需要比穿过的导通柱外径大0.5-1mm，预留足够的安装公差，同时不能过大导致密封面有效宽度不足；外轮廓的设计要避开周边的其他结构件，两个安装耳的延伸角度要适配安装空间，不会和旁边的接线端子、固定筋位产生干涉。垫片的两个安装耳做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装时划伤操作人员，也能减少应力集中，在螺栓锁紧压力下不会出现耳根部开裂的问题。

　　从安装边界来看，这款垫片的整体外轮廓尺寸控制在对应法兰面的范围内，安装后不会突出法兰边缘，不需要额外修剪调整，适配批量装配的生产节奏；垫片的平面度要求控制在0.05mm以内，保证锁紧后整个密封面受力均匀，不会出现局部间隙导致的密封泄漏。在变压器的维护场景中，这类垫片属于易损配件，每次拆解法兰对接面后都需要更换，因此结构设计上兼顾了易加工性，不管是采用橡胶模压、绝缘纸板冲压还是非金属板材裁切，都能快速实现批量生产，不需要复杂的成型工艺。不同于通用的圆形法兰垫片，这种带定位安装耳的结构完全针对特定型号变压器的安装空间定制，不会出现通用垫片安装时错位、密封面覆盖不全的问题，能大幅提升现场装配的效率，降低人工对位的操作难度。在三维建模过程中，需要重点关注垫片的厚度均匀性，整个密封面区域的厚度偏差不能过大，否则锁紧后会出现局部压力不足的问题；安装孔的位置度公差需要严格控制，保证和壳体孔位的同轴度，避免螺栓穿过时对垫片造成拉扯变形。实际选型使用时，还要根据变压器的使用环境匹配垫片的材质，户外场景选用耐老化、耐高低温的橡胶材质，室内干燥场景可以选用绝缘纸板或者耐温塑料材质，不管选用哪种材质，这个三维结构的尺寸参数都能直接对接生产加工，不需要二次调整结构。
