架空线缆拉点接线盒组配结构设计

项目分类:变压器 发布时间:2025-01-13 ID:897287
  • 架空线缆拉点接线盒组配结构设计
  • 架空线缆拉点接线盒组配结构设计

  这套结构针对户外架空配电线路的拉点接线需求设计,主要应用于城乡低压架空电网、厂区户外架空供电线路的线缆接续、分接与固定场景,替代传统零散的接线防护结构,解决架空点位接线处防护不足、线缆受力偏移、接线端裸露易受环境侵蚀的问题。从实际工程使用角度出发,设计时优先考虑架空作业的安装便利性,整套组配采用模块化排布,不同规格的盒体对应不同线径的线缆接入需求,每个盒体预留的线缆穿入孔位做了圆弧过渡处理,避免架空线缆长期受风摆影响时,绝缘层被孔口锐边割伤,同时盒体内部预留了足够的接线端子安装空间,可容纳铜铝过渡端子、绝缘穿刺线夹等常用接线配件,不需要额外扩孔或裁切盒体。

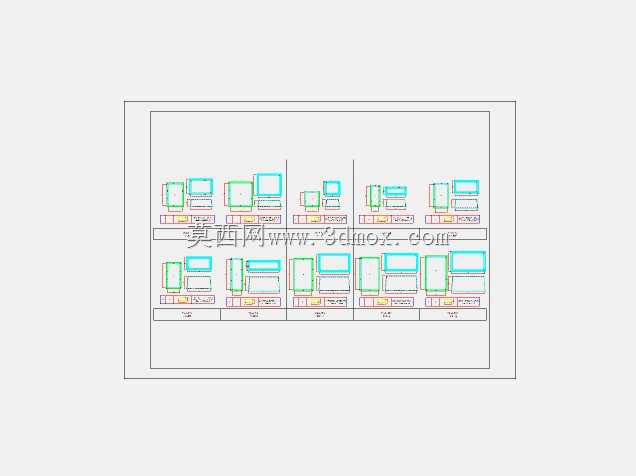

  结构的安装边界充分适配架空横担的常规安装尺寸,每个盒体背部预设的固定孔位间距匹配50mm、80mm两种常用横担孔距标准,安装时可直接通过抱箍或自攻螺丝固定在横担上,不需要额外制作转接支架,单点位安装作业时间相比传统零散接线方式可缩短40%左右,适合高空作业场景下快速施工。外形尺寸上,整套组配按照接入线缆的线径等级做了梯度划分,最小规格盒体可容纳4根16mm²铝芯线缆的接续,最大规格可容纳4根95mm²铝芯线缆的分接,盒体的外廓高度控制在120mm以内,避免架空安装后突出过多,增加风阻或受外力触碰的概率。

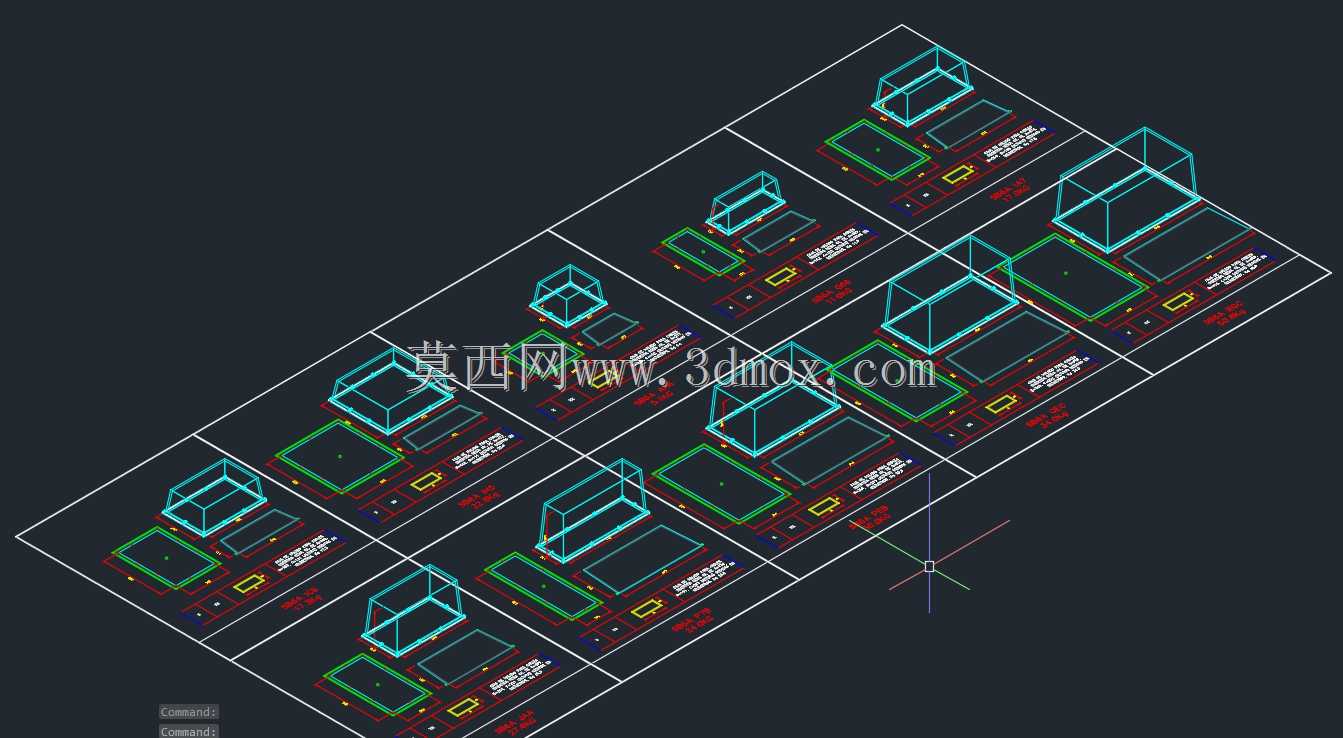

  设计思路上采用了等轴测排布的组配方案,将不同规格的接线盒与对应的安装底座、线缆走向标识做了统一布局,每个盒体的开盖方向都朝向作业面,后期运维检修时不需要拆卸整个盒体,仅需打开上盖即可完成接线紧固、绝缘检测等操作,盒盖与盒体的配合处做了止口结构,可阻挡雨水、灰尘进入盒体内部,适配户外露天的使用环境。从结构受力角度考虑,每个拉点盒体的固定座都做了加强筋设计,可承受架空线缆纵向1200N的拉力,不会出现固定座断裂、盒体移位的问题,线缆接入后在盒体内部预留了30mm的冗余长度,可抵消线缆热胀冷缩产生的轴向应力,避免接线端子受拉力松脱。

  整套结构的排布充分考虑了多回路并行架设的需求,相邻盒体之间预留了20mm的操作间隙,安装时不会出现工具无法伸入的问题,线缆在盒体外部的走向通过预设的走线槽做了规整,避免多回路线缆交叉缠绕,降低后期线路排查的难度。在实际配电线路改造项目中,这类拉点接线结构常设置在线路转角、分支、下户的点位,替代传统的绝缘胶带包裹接线方式,大幅提升接线点位的防护等级,减少线路故障点,同时统一的外形排布也让架空线路的观感更规整,符合配网标准化建设的要求。建模过程中对每个盒体的配合公差做了严格控制,盒盖与盒体的单边间隙控制在0.5mm以内,既保证开合顺畅,又能满足户外防护的密封要求,固定孔位的位置度公差控制在0.2mm以内,确保现场安装时孔位与横担孔位完全对齐,不需要现场扩孔调整。
