紧凑型标准气动执行气缸三维设计

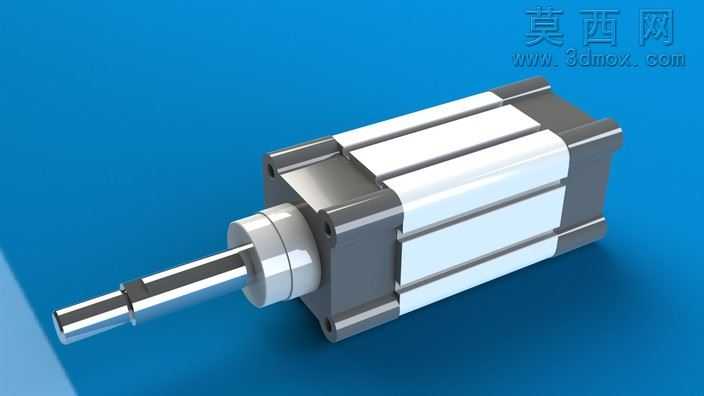

本作品为紧凑型气动执行气缸的三维建模设计成果，建模阶段以气动元件通用设计规范为基准，先完成整体参数化草图绘制，精准定位缸筒、端盖、活塞杆、密封槽、安装孔位的核心尺寸与相对位置，通过拉伸、旋转、切除等基础建模命令构建各零部件实体，对活塞杆的阶梯轴结构、端盖的密封安装槽、缸筒的紧固孔位等细节做了精细化处理，确保各部件装配间隙符合气动元件的公差要求，避免出现干涉错位问题。装配阶段采用自下而上的装配逻辑，依次完成活塞杆与活塞组件、缸筒与前后端盖、密封件与导向套的配合约束，还原真实气缸的装配关系，可直观展示气缸的伸缩运动行程与部件联动逻辑。材质与渲染阶段，针对不同部件的实际工业材质做了区分设置：缸筒部分采用哑光银白铝合金材质，还原工业气缸缸体轻量化、耐腐蚀的材质特性；活塞杆采用高抛光镀铬金属材质，添加高反射度与细微表面粗糙度参数，模拟活塞杆表面高精度加工的亮面金属质感；端盖部分采用深灰哑光铸铝材质，与缸筒形成视觉层次区分；密封件部位采用黑色哑光橡胶材质，还原密封件的弹性材质观感。渲染时采用蓝色纯色背景突出主体，添加柔和的工业产品布光，通过主光、辅光、轮廓光的搭配，清晰呈现气缸各部件的结构轮廓与材质质感，避免出现过曝或暗部死黑问题，让模型的结构细节清晰可辨。设计思路上，这款气缸定位为通用型紧凑型气动执行元件，整体结构紧凑规整，在保证标准行程与输出推力的前提下优化了轴向安装尺寸，适配安装空间有限的自动化气动回路场景，模型保留了完整的安装接口与结构特征，可直接用于气动系统的装配模拟、方案演示、教学演示等场景，能够直观展现气动执行元件的典型结构与工作原理，为气动系统的设计选型、结构验证提供直观的三维参考。
