手机互动式弹弓结构三维设计

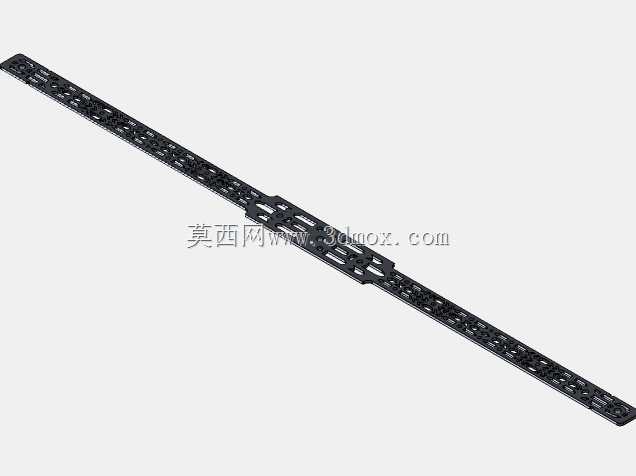

　　这款适配手机互动场景的弹弓结构，在设计初期就跳出了传统弹弓的功能局限，核心瞄准移动端体感互动类休闲娱乐、线下AR实景交互项目的配套硬件需求，同时也可作为创意文创周边、桌面互动摆件的结构原型使用。不同于传统弹弓依赖皮筋蓄力发射实体弹丸的结构逻辑，该设计采用一体化带状镂空主体作为核心承载结构，整体采用对称式布局，中间区域预留与手机背部贴合的安装定位位，两侧延伸出的弹性臂替代传统皮筋功能，通过弹性臂的形变反馈模拟拉弓蓄力的触感，不会发射实体物件，完全适配手机端互动游戏的体感操作需求，避免了传统弹弓的安全隐患。

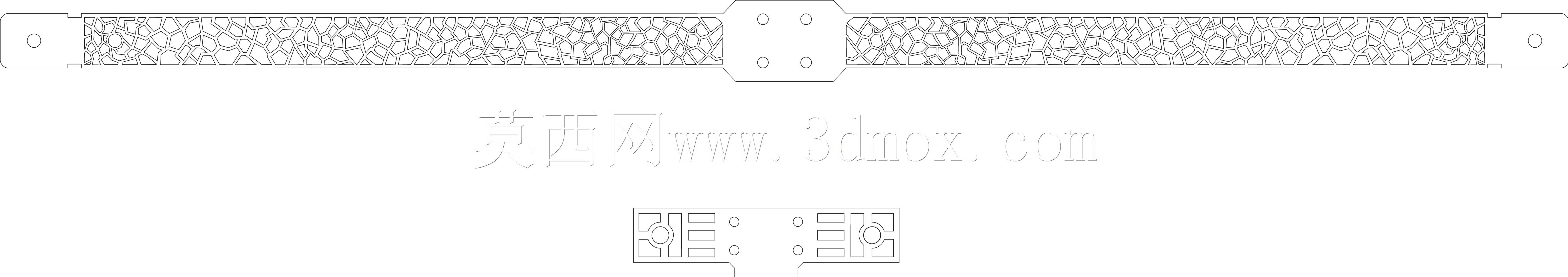

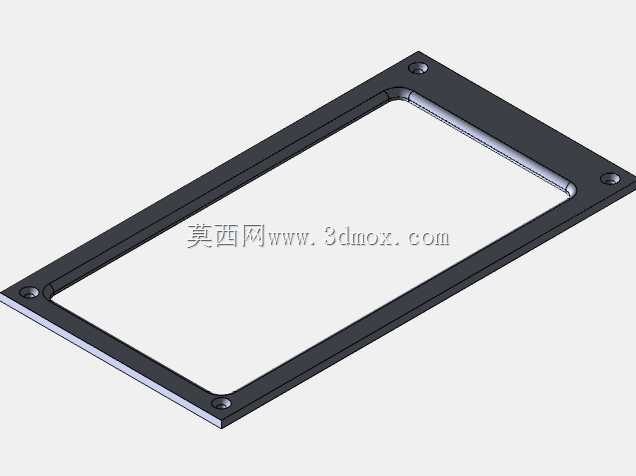

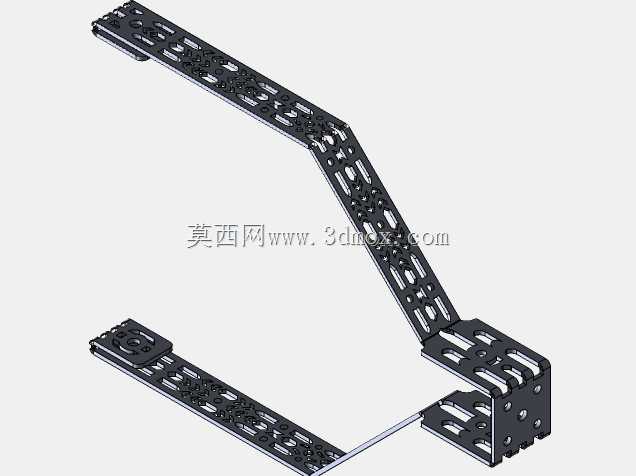

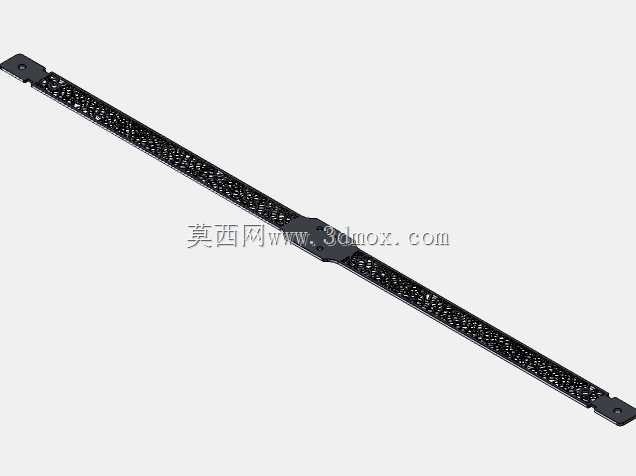

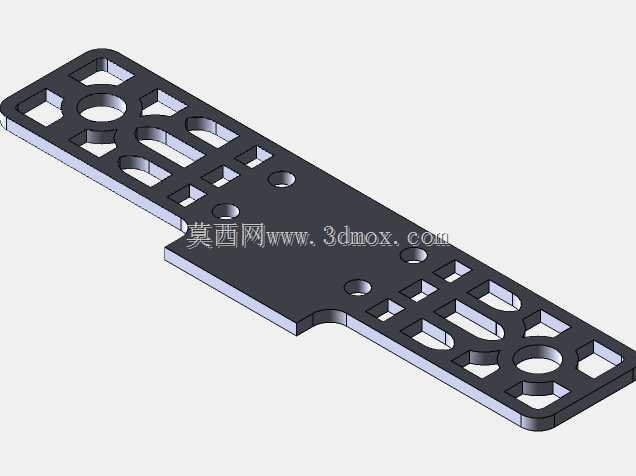

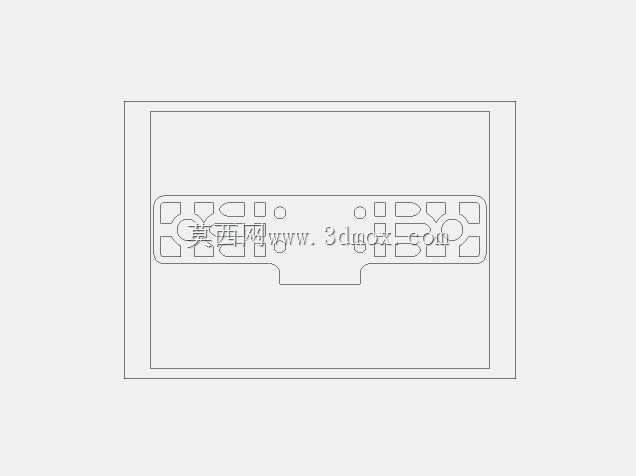

　　从结构设计细节来看，主体中间的安装区域设置了两组对称的定位孔位，孔位尺寸按照主流直板手机的背部夹持受力点分布设计，安装时可搭配通用型手机背夹或者可移胶实现快速固定，不会遮挡手机摄像头、侧边按键以及充电接口，安装边界预留了足够的避让空间，即使搭配厚度不超过3mm的手机保护壳也能顺利装配。两侧的弹性臂采用连续的不规则镂空纹理设计，这种纹理并非装饰性设计，而是通过有限元受力分析优化后的等强度结构，在保证弹性臂具备足够回弹力的前提下，尽可能降低整体重量，同时让形变过程的应力均匀分布在整个臂身，避免局部应力集中导致的结构疲劳断裂，弹性臂的形变量控制在30mm范围内，对应手机互动程序里的蓄力值区间，拉拽过程的阻尼感均匀，松手后的回弹速度经过调校，匹配体感操作的响应延迟要求，不会出现回弹过快导致的脱手或者回弹过慢导致的操作滞后感。

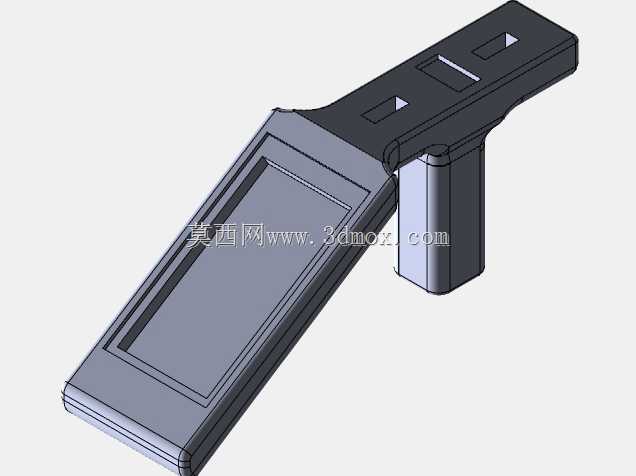

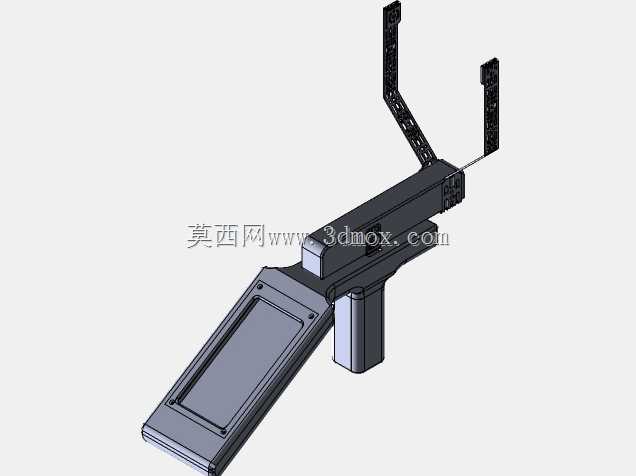

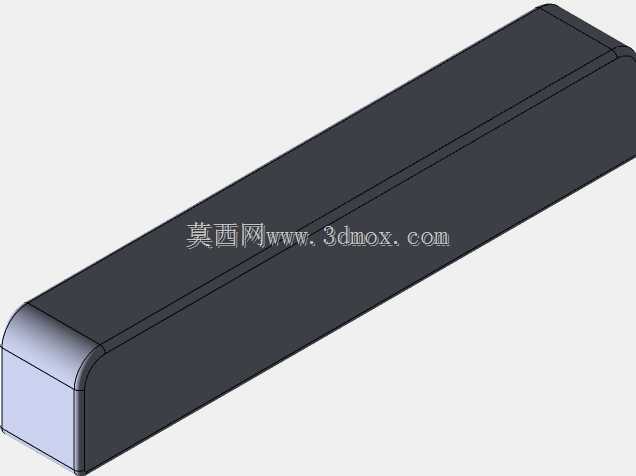

　　两端的握持端做了圆弧收边处理，握持区域的宽度按照成年人手指捏合的舒适尺寸设计，边缘做了R2圆角过渡，长时间握持操作也不会出现硌手的问题，握持端预留的椭圆孔位可搭配腕带使用，防止操作过程中设备脱手跌落。在实际应用场景中，该结构可直接适配手机端的AR射击类互动程序，用户将手机固定在中间安装位后，拉拽两侧弹性臂即可完成游戏内的瞄准、蓄力、发射操作，实体结构的力反馈能大幅提升移动端游戏的沉浸感，相比纯触屏操作的交互体验提升明显；同时该结构也可用于线下互动展项的配套交互硬件，比如科技馆的体感射击互动项目、商业活动的互动游戏道具，相比定制化的体感手柄，该结构的成本更低，装配更简单，适配绝大多数型号的智能手机，不需要额外的供电或者蓝牙连接，纯机械结构的可靠性更高，长时间连续使用也不会出现电子元件故障的问题。

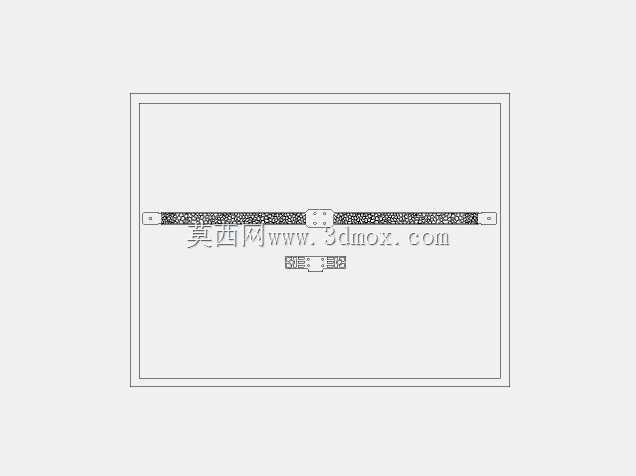

　　设计过程中针对安装边界做了多轮校核，整体展开长度控制在220mm，中间安装区域的宽度为45mm，两侧弹性臂的宽度为20mm，整体厚度控制在2mm，既保证了结构强度，也不会因为体积过大影响便携性，日常收纳时可直接放入随身背包甚至较大的裤袋中。结构的材质适配范围较广，采用PP或者ABS材质注塑即可实现批量生产，也可采用光敏树脂3D打印做小批量的定制款，镂空结构的脱模角度经过优化，注塑生产时不会出现粘模或者结构缺损的问题，打印生产时不需要添加过多支撑，后期处理难度低。考虑到互动操作的反复形变需求，弹性臂的镂空纹理间距做了针对性调整，相邻纹理的连接筋宽度控制在1.5mm，经过反复弯折测试，正常使用情况下的弯折寿命可达万次以上，完全满足日常休闲互动的使用强度要求。中间安装区域的背面做了0.2mm的凹陷设计，粘贴防滑泡棉后可增加与手机背部的摩擦力，即使操作过程中手部出汗或者拉拽力度较大，也不会出现手机滑落的问题。
