钛合金喷气发动机支撑支架结构设计

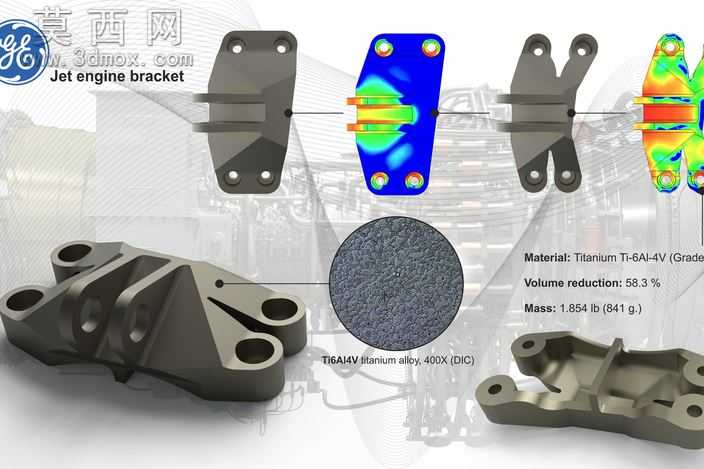

本作品为面向航空动力系统配套的喷气发动机支撑支架三维设计，整体建模过程围绕航空部件高可靠性、轻量化的核心需求展开，首先基于发动机安装点位的空间约束完成安装基准定位，精准匹配发动机与机身侧的连接孔位坐标，确保装配公差符合航空级安装精度要求。建模阶段采用参数化特征构建逻辑，先完成主体安装面的基准特征搭建，再逐步延伸出支撑臂、连接耳、加强筋等结构，所有安装孔位均预留标准紧固件的装配间隙，孔边做倒圆角应力释放处理，避免应力集中导致的结构失效。材质选用航空领域常用的Ti-6Al-4V钛合金，渲染阶段还原钛合金哑光金属质感，同时搭配有限元仿真云图展示结构受力分布，直观呈现不同载荷下的应力、应变状态，清晰标注材料金相组织细节，还原钛合金材料的微观材质特征。设计过程中引入拓扑优化思路，在保证结构刚度、强度满足发动机运行工况载荷要求的前提下，去除非承载区域的冗余材料，最终实现58.3%的体积缩减，成品质量控制在841克，大幅降低航空部件的自重负载。结构设计上采用多臂式分散承载布局，三个主支撑臂分别对应发动机的主要载荷传递路径，连接耳处做加厚处理，主体过渡区域采用大圆弧顺滑过渡，既避免加工过程中的应力残留，也能在发动机运行产生振动时均匀分散载荷，降低共振风险。模型同时呈现了结构剖切视图与金相放大细节，完整展示支架的内部壁厚分布与材料属性，所有结构特征均符合钛合金机加工艺要求，无倒扣、薄壁过切等不利于生产的结构设计，可直接用于后续的工艺仿真、加工编程与装配验证，适配航空动力系统的严苛使用场景。
