冷却用多翼式离心鼓风机叶轮结构设计

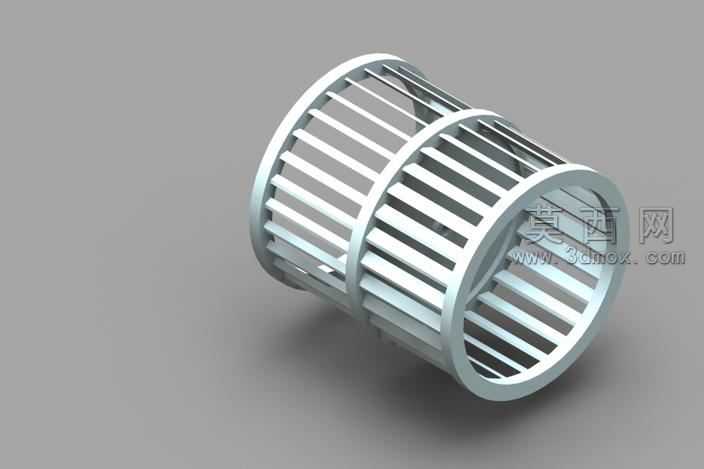

本模型为冷却用途的多翼式离心鼓风机叶轮三维结构，建模过程中首先基于叶轮的气动性能需求确定核心参数，先绘制两端环形端盖的基准草图，以叶轮中心轴线为旋转中心阵列排布前倾式弧形叶片，每片叶片的弧度、安装角度均经过参数化校准，保证叶片与两端端盖的衔接处完全贴合无间隙，避免建模过程中出现破面、重叠等拓扑错误。建模完成后对模型进行渲染处理，整体赋予哑光银白金属材质，模拟镀锌钢板的真实质感，调整场景光照角度为侧上方45度柔光，搭配浅灰色纯色背景突出叶轮的结构层次，通过柔和的阴影效果展现叶片的弧度与排列规律，清晰呈现叶轮的镂空通透结构。从结构设计来看，该叶轮采用双环加固结构，在叶片中部增设一圈环形加强筋，将整排叶片分隔为两段式排布，既可以提升叶轮高速旋转时的整体结构强度，避免长叶片在高转速下出现形变、共振问题，又可以优化气流在叶片流道内的流动路径，减少气流紊流带来的风损与运行噪音。设计思路上围绕冷却场景的使用需求，采用多叶片密集排布的结构形式，相比普通叶轮拥有更大的风量输出能力，前倾式的叶片角度可以在较低转速下实现较高的风压输出，适配设备冷却场景下对送风距离、风量覆盖范围的要求，叶片与端盖、加强筋的连接位置均做了微小的圆角过渡处理，既可以减少实际生产中的冲压应力集中问题，提升部件的使用寿命，也能降低气流经过连接位置时的风阻，提升整体送风效率。模型整体结构规整，所有特征均为可编辑的参数化特征，可根据不同的冷却风量、安装尺寸需求调整叶片数量、叶片弧度、叶轮直径与宽度，适配不同功率规格的冷却鼓风机使用。
