适配Weller WXD1的焊接拆焊台结构设计

　　在电子制造产线的返修工位、高校电子实验室的实操台、硬件创客的个人工作区，焊接与拆焊作业都是不可缺少的核心工序，这类作业对操作平台的稳定性、功能集成度有着极高要求，本次设计的适配Weller WXD1的焊接拆焊台，正是针对这类高频精细焊接作业场景开发的配套结构方案。

　　从实际作业需求出发，日常焊接作业中，操作人员往往需要同时取用焊笔、吸锡器、焊锡丝、助焊剂、镊子、高温海绵等多种工具，传统零散摆放的方式不仅会占用大量操作台面空间，还会在作业过程中因为工具摆放杂乱延长取放时间，甚至出现高温焊笔误碰台面造成烫伤、烫坏工作台面的风险。这款焊台结构在设计之初就充分考虑了工位的人机操作逻辑，将功能区域按照操作人员的惯用手作业半径做划分，高频取用的工具放置在手臂自然伸展即可触及的范围内，减少作业过程中的多余动作，提升长时间操作的舒适度。

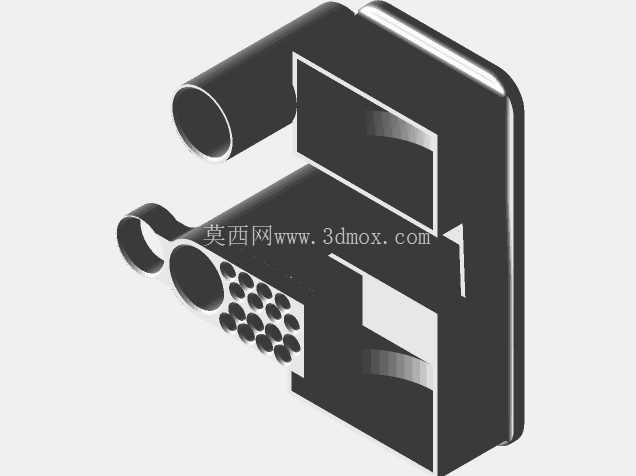

　　结构设计上，主体承载框架采用耐温工程塑料与金属衬板结合的形式，与Weller WXD1主机的安装贴合面做了定位卡槽设计，安装时不需要额外打孔固定，直接将主机卡入卡槽即可完成定位，卡槽边缘做了1.5mm的橡胶缓冲垫，既可以避免主机外壳被刮花，也能在作业过程中吸收主机工作产生的轻微震动，防止主机在台面上滑移。焊笔放置位采用倾斜式导槽设计，导槽内部镶嵌耐高温陶瓷衬套，能够承受焊笔工作时的最高余温，避免长期高温烘烤导致结构变形，导槽的倾斜角度设置为32度，刚好符合操作人员取放焊笔时的手腕自然角度，不需要刻意抬腕或者垂腕就能完成取放动作，长时间作业也不容易产生手部疲劳。

　　焊锡丝放置位采用可转动的轴套结构，适配市面上常见的500g、1000g规格焊锡丝卷，轴套的阻尼力度经过反复调试，拉动焊锡丝时可以顺畅转动，停止拉动时不会因为惯性导致焊锡丝松脱散落，轴套边缘做了挡边设计，防止焊锡丝卷在转动过程中从侧边滑脱。高温海绵槽与清洁铜丝球槽做了分区设计，海绵槽预留了蓄水空间，槽体底部做了微小的排水坡度，避免长期积水滋生水垢，清洁铜丝球槽采用金属网内衬，焊接过程中蹭掉的焊锡渣可以直接漏到下方的集渣抽屉里，清理时只需要抽出集渣抽屉倒出锡渣即可，不需要挪动整个台体。

　　安装边界方面，整个焊台结构的整体长宽尺寸控制在320mm*240mm，高度为110mm，不会占用过多的工作台面空间，底部四个角设置了可调节的橡胶脚垫，可以根据工作台面的平整度调整脚垫高度，保证整个台体放置平稳，不会出现晃动。台体后侧预留了走线槽位，主机的电源线、焊笔连接线都可以通过走线槽规整排布，避免线材散落在台面上干扰操作，走线槽的开口处做了圆角处理，不会刮伤线材外皮。针对拆焊作业的需求，台体上还预留了吸锡器放置位和助焊剂瓶固定位，固定位采用弹性卡扣设计，可以适配不同直径的助焊剂瓶，拿取和放回都十分方便。

　　在细节处理上，所有与操作人员手部接触的边缘都做了R3以上的圆角处理，没有尖锐的棱角，避免作业过程中刮伤手部。台体表面做了哑光磨砂处理，不会因为工作台灯的照射产生反光干扰操作人员的焊接视线。集渣抽屉的拉手做了内凹式设计，不会突出台体表面剐蹭衣物或者线材。整个结构的装配全部采用卡扣连接加少量螺丝固定，后期如果需要更换磨损的衬套或者清洁内部结构，不需要复杂的工具就可以完成拆解维护。

　　从实际使用场景的适配性来看，这款焊台结构既可以满足电子产线大批量返修作业的高强度使用需求，也适合实验室小批量焊接、个人DIY作业的使用场景，结构上没有多余的花哨设计，所有功能区域都围绕焊接拆焊的实际作业流程设置，能够有效规整工位工具，提升焊接作业的效率，降低作业过程中的安全隐患。结构建模过程中充分考虑了各部件的装配公差，所有配合面都预留了合理的间隙，实际生产加工时不需要二次修配就可以完成组装，各功能模块的位置可以根据不同操作人员的使用习惯做小幅调整，具备较好的适配性。
