带径向凸榫结构电机转子铁芯结构件

　　该结构件为电机核心导磁传动部件，主要应用于小型永磁直流电机、罩极式异步电机的转子总成环节，常见于小型家电驱动、精密仪器动力输出、低压电动工具的动力单元中，承担磁路导通、扭矩传递的核心作用，是电机实现电能向机械能转换过程中不可或缺的结构载体。从实际使用场景来看，这类带径向凸榫的圆盘式铁芯结构，多用于扁平式安装的薄型电机，比如桌面小型风扇驱动、智能门锁传动电机、车载小功率执行器电机等对轴向安装尺寸有严格限制的场合，相比传统叠片式长转子结构，这类圆盘式转子能大幅压缩电机轴向占用空间，适配紧凑化的设备内部布局需求。

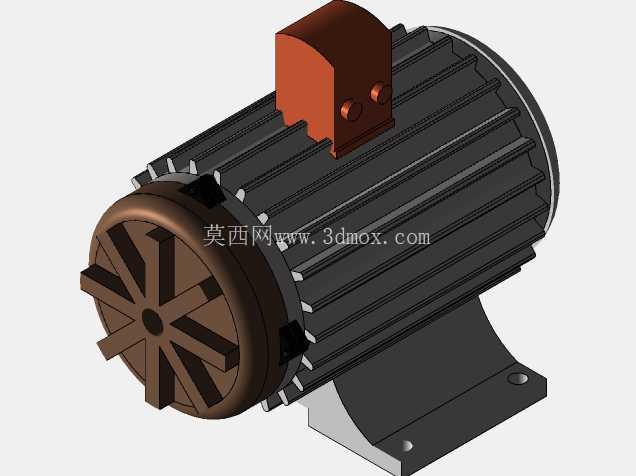

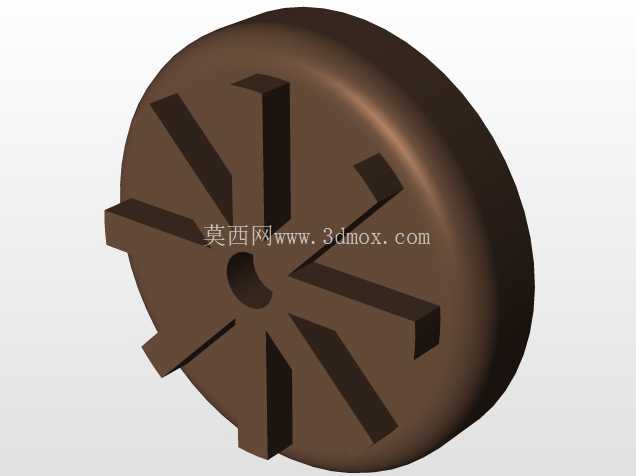

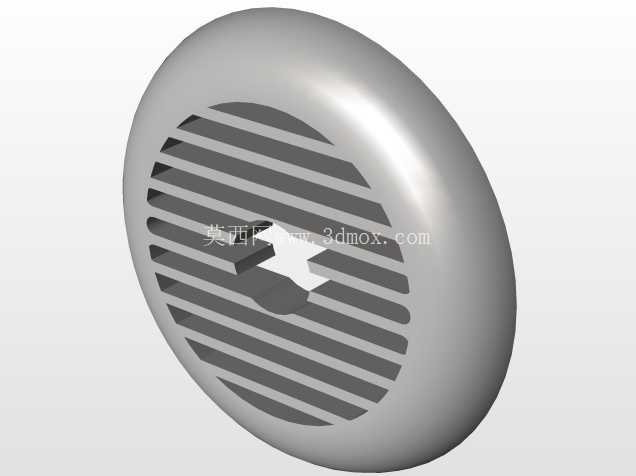

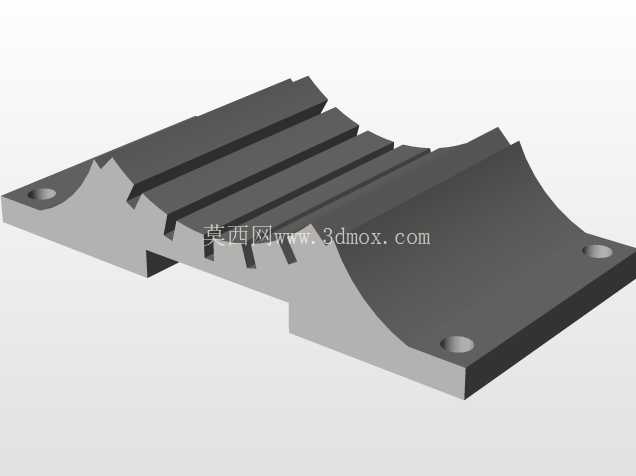

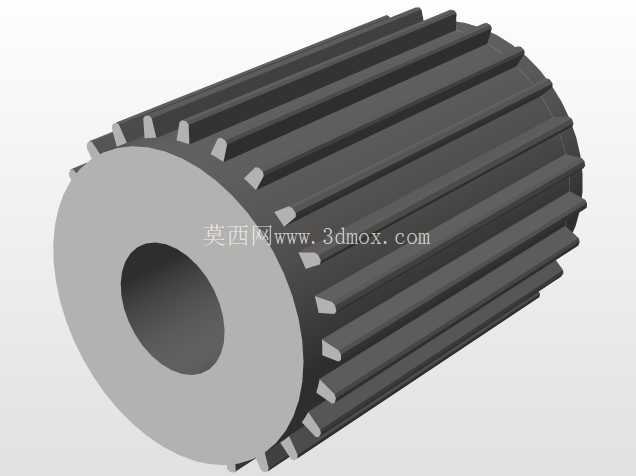

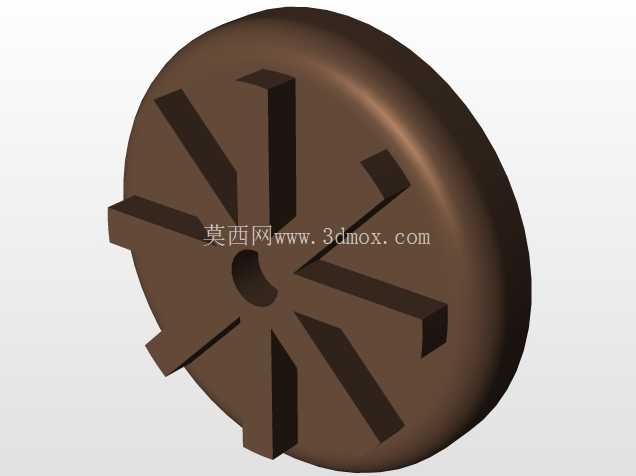

　　从功能特性上看，部件中心开设的通孔为转轴配合孔，孔位公差需满足与电机转轴的过盈配合要求，确保转子运转时与转轴无相对滑动，扭矩传递过程无滞后损耗；盘面均匀分布的8处径向凸榫结构，一方面用于嵌装固定永磁体磁极或者铸铝导条，凸榫的侧边可作为磁钢安装的定位基准，减少磁钢装配时的位置偏差，保证气隙磁密均匀分布，降低电机运转时的转矩波动；另一方面凸榫结构在转子高速旋转时可形成风冷气流，带动电机内部空气流动，带走绕组与铁芯产生的热量，提升电机持续运行的热稳定性。凸榫的高度、宽度与盘面厚度的比例经过力学校核，既保证足够的结构强度承受额定转速下的离心力，避免高速运转时结构开裂变形，又不会过多增加转子整体转动惯量，保证电机启动响应速度满足小功率驱动场景的动态要求。

　　设计思路上，该结构采用对称式径向布局，所有凸榫沿中心孔圆周等角度分布，质心与回转中心完全重合，从根源上降低转子动平衡校正的工作量，减少运转时的径向振动与噪声。盘面边缘做了小圆弧过渡处理，避免叠片冲压或者整体成型时的应力集中，同时减少转子旋转时的风阻损耗，提升电机运行效率。凸榫的端面与铁芯盘面保持垂直，平面度公差控制在合理范围内，保证磁钢粘贴或者导条嵌装后，转子外圆的圆柱度满足气隙均匀性要求，避免因气隙不均导致的单边磁拉力，延长轴承使用寿命。

　　从安装边界尺寸来看，该转子铁芯的外径适配小功率电机的定子内径，单边气隙控制在0.2-0.35mm区间，既保证足够的磁通量传递，又避免转子运转时与定子发生扫膛故障；中心孔的直径根据配套转轴直径设计，通常在3-8mm区间，适配不同功率等级的小型电机转轴规格；铁芯整体厚度根据电机额定扭矩需求调整，厚度越大则导磁截面积越大，可传递的额定扭矩越高，对应适配的电机功率范围也更广。安装时需注意，凸榫之间的槽位在嵌装磁钢或导条后，需做动平衡去重处理，通常在凸榫端面或者盘面非导磁区域去除少量材料，将转子动平衡精度控制在G2.5级以上，满足电机高速运转的平稳性要求。这类结构在实际生产中多采用硅钢片叠压铆接或者软磁复合材料一体成型工艺，叠压结构的铁芯涡流损耗更低，适合工频交流供电的电机场景，一体成型结构的加工精度更高、结构一致性更好，适合批量生产的低压直流电机场景，设计时可根据具体应用的供电类型、成本要求、性能指标选择对应的加工工艺。
