伏卧三轮车前叉结构三维设计模型

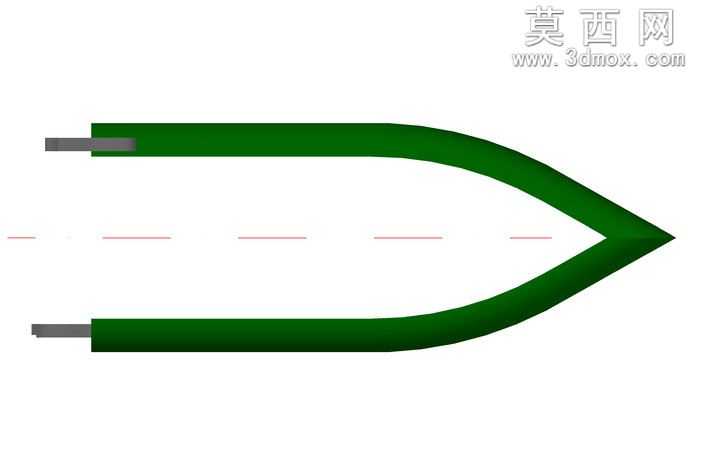

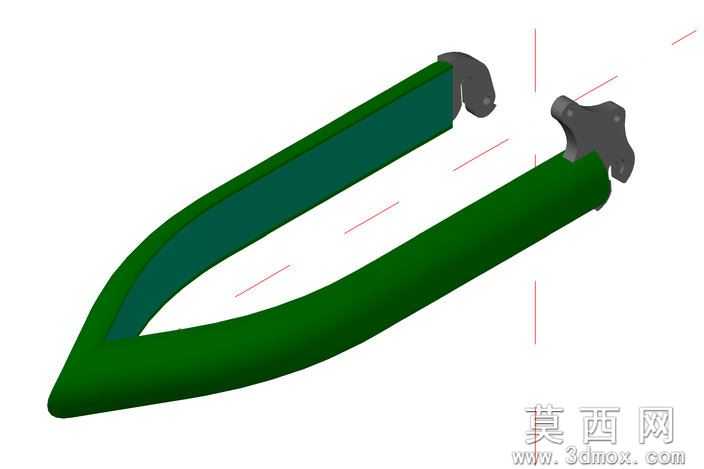

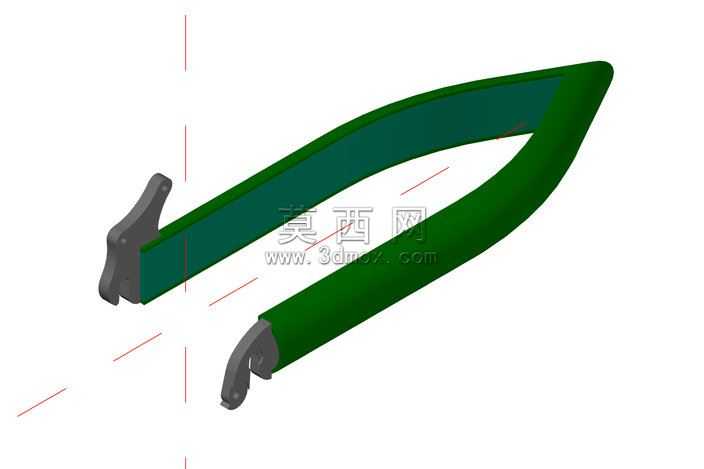

本模型为伏卧三轮车的前叉核心结构部件，采用三维建模软件完成全参数化设计，建模过程中严格遵循伏卧三轮车的人机工程布局要求，针对伏卧骑行姿态下的受力特性完成结构优化。建模阶段先绘制前叉的中心对称基准轴线，确定两端安装轴的同轴度公差基准，再通过扫掠特征生成主体弧形叉身，叉身采用对称式双梁弧形结构，整体呈现流畅的梭形轮廓，从前端的窄幅安装端向后平滑延展拓宽，匹配伏卧三轮车低风阻的整车设计理念。材质设置上，主体叉身赋予深绿色哑光金属漆材质，模拟高强度铝合金阳极氧化后的表面质感，两端的安装轴段赋予银灰色金属材质，还原钢制轴件的机加工表面效果，渲染阶段调整材质的粗糙度与反射参数，让弧形叉身的曲面过渡呈现自然的光影层次，清晰展现曲面的曲率变化。结构设计上，叉身两端预留标准直径的安装轴段，用于与前轮花鼓、车头转向机构完成装配，弧形叉身的截面采用渐变式椭圆截面，从靠近安装轴的较厚截面逐步过渡到叉身中部的薄型截面，在保证结构抗扭、抗弯强度的前提下尽可能降低部件重量，减少骑行过程中的簧下质量，提升伏卧三轮车的操控灵活性。设计过程中参考了伏卧骑行时的前轮受力工况，对叉身的弧形曲率进行反复调整，既保证前轮拥有足够的转向活动空间，避免转向过程中叉身与前轮、挡泥板等部件发生干涉，又通过弧形结构的力学特性分散路面传递的冲击载荷，提升骑行过程中的缓冲性能。模型还预留了外部参照的装配接口，可与配套的整车其余部件完成总装配，适配伏卧三轮车低趴骑行姿态下的转向、承重需求，整体建模逻辑清晰，特征参数可编辑，可直接用于后续的结构仿真、工程图导出以及实物加工参考。
